Konektori i kabeli Konektori Industrijski konektori Okrugli konektor

binder 09 0132 290 12-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polov

EAN:
Šifra proizvođača:
Kataloški br.:
Okrugli električni utikač višestrukih polova s metalnim kućištem i crnom plastičnom unutarnjom oblogom, snimljen sa strane.
Slika slična
Okrugli električni utikač višestrukih polova s metalnim kućištem i crnom plastičnom unutarnjom oblogom, snimljen sa strane.

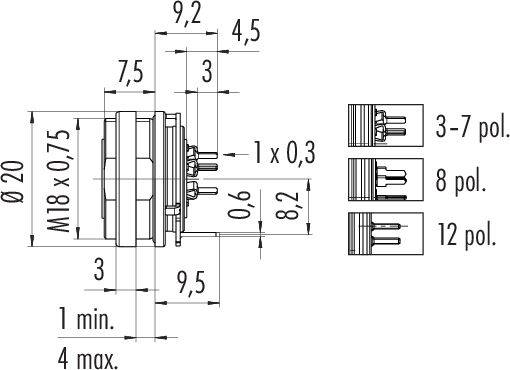

Tehnički crtež konektora s dimenzijama. Bočni pogled prikazuje cilindrični priključak s više kontakata.
Električni utikač s 12 numeriranih priključnih čivija u kružnom rasporedu.
1/3
Slika slična
Vrsta proizvoda
utičnica s prirubnicom
Konstrukcija
žženski konektor, ravni
ženski konektor za prirubnicu
Ukupan broj polova
12
Priključak
lemni
Sadržaj
1 St.
Tehnički list (PDF)
Deutsch (Deutschland)
binder
Dostava sri, 14.10.

7 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
36,99 €
3
4% = 1,61 €
35,38 €
5
6% = 2,25 €
34,74 €
10
7% = 2,68 €
34,31 €
25
9% = 3,16 €
33,83 €
50
10% = 3,70 €
33,29 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €

Broj

Ukupno (36,99 € / komad)
36,99 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Često se kupuje zajedno

Istaknuti proizvodi i detalji

binder 09 0132 290 12-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Serija (Okrugli utični konektori): 723 Ukupan broj polova: 12 1 St.

  • M16 IP67 utičnica s prirubnicom
  • Broj polova: 12
  • koji se može zaštititi
  • lemljenje potapanjem
  • IP67
  • UL
  • Može se pričvrstiti s prednje strane

Više informacija

Tehnički podaci

  • EMC prikladnost: može se zaštititi
  • Izolacijski otpor: ≥ 10¹⁰ Ω
  • Otpor kontakta: ≤ 3 mΩ
  • Skupina izolacijskih materijala: III
  • Kategorija prenapona: I
  • Stupanj onečišćenja: 1
  • Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
  • Vrsta montaže: montaža na kućište
Tip

09 0132 290 12

Vrsta proizvoda

utičnica s prirubnicom

Konstrukcija

žženski konektor, ravni

ženski konektor za prirubnicu

Ukupan broj polova

12

Priključak

lemni

Sadržaj

1 St.

Nazivna struja

5 A

Nazivna struja - zaokružena

5 A

Lokot

vijak

Nazivni napon

60 V

Kontaktni materijal

CuSn

Materijal kućišta

cink lijevani niklovani

Proizvođač-br. dijela

09 0132 290 12-20

Broj polova

12

RoHS-konforno

Da

IP67

Serija

723

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip
Nazivna struja - zaokružena
Priključak
Konstrukcija
Ukupan broj polova
Vrsta proizvoda
Nazivni napon

binder 09 0101 19 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0101 19 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214483


09 0101 19 02
7 A
lemni
ravni muški konektor
2
priključak za kabel
250 V
binder 09 0101 25 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0101 25 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214484


09 0101 25 02
7 A
lemni
ravni muški konektor
2
priključak za kabel
250 V
binder 09 0101 70 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0101 70 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214485


09 0101 70 02
7 A
lemni
ravni muški konektor
2
priključak za kabel
250 V
binder 09 0101 79 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0101 79 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214486


09 0101 79 02
7 A
lemni
ravni muški konektor
2
priključak za kabel
250 V
binder 09 0102 25 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0102 25 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214487


09 0102 25 02
7 A
lemni
žženski konektor, ravni
2
kabelska kutija
250 V
binder 09 0102 70 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0102 70 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214488


09 0102 70 02
7 A
lemni
žženski konektor, ravni
2
kabelska kutija
250 V
binder 09 0102 79 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0102 79 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214489


09 0102 79 02
7 A
lemni
žženski konektor, ravni
2
kabelska kutija
250 V
binder 09 0103 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0103 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214490


09 0103 00 02
7 A
lemni
muški konektor za prirubnicu
2
utikač s prirubnicom
250 V
binder 09 0103 09 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0103 09 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214491


09 0103 09 02
7 A
lemni
muški konektor za prirubnicu
2
utikač s prirubnicom
250 V
binder 09 0103 80 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.
binder 09 0103 80 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

3214492


09 0103 80 02
7 A
lemni
muški konektor za prirubnicu
2
utikač s prirubnicom
250 V

Dokumenti i preuzimanja

Podatkovna tablica

Deutsch (Deutschland)

Podatkovna tablica 3214649 binder 09 0132 290 12-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polov

Upute za rad i sigurnost

Upute za rad i sigurnost 3214649 binder 09 0132 290 12-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polov

Opis

Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja uključuju spojeve sa presavanjem, lemljenjem potapanjem, vijčane stezaljke i lemljenje, višežilne žice i lijevane kabele. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.

Karakteristike:

• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16

Ovaj tekst je strojno preveden.

Opis

Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja uključuju spojeve sa presavanjem, lemljenjem potapanjem, vijčane stezaljke i lemljenje, višežilne žice i lijevane kabele. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.

Karakteristike:

• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16

Ovaj tekst je strojno preveden.
