Name: binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični kone
Brand: binder
SKU: 3214459
Availability: BackOrder

Kružni metalni dio s navojem i plastičnim umetkom, vjerojatno spojni element ili adapter.

Tehnički nacrt konektora s mjerama: promjer 42,5, ukupna duljina 19, unutarnja mjera 13,2. Varijacije: 3+5-polni, 7-polni, 12-polni.

Raspored pinova okruglog 5-opolnog DIN konektora: Gore na sredini Pin 3, gore lijevo Pin 2, gore desno Pin 4, dolje lijevo Pin 1, dolje desno Pin 5.

1/3

Slika slična

Vrsta proizvoda

utičnica s prirubnicom

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava pon,26.10.

56 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (38,99 € / komad)

38,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Serija (Okrugli utični konektori): 691 Ukupan broj polova: 5 1 St.

M25 utičnica s prirubnicom
Broj polova: 5
koji se može zaštititi
lemljenje
IP40

Tehnički podaci

EMC prikladnost: može se zaštititi
Otpor izolacije: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: II
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Vrsta montaže: montaža na kućište

Tip: 09 0040 00 05

Vrsta proizvoda: utičnica s prirubnicom

Konstrukcija: žženski konektor, ravni

Ukupan broj polova: 5

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 10 A

Nazivna struja - zaokružena: 10 A

Lokot: vijak

Nazivni napon: 250 V

Kontaktni materijal: CuSn

Materijal kućišta: aluminijska legura

: AWG 16

Proizvođač-br. dijela: 09 0040 00 05-20

Broj polova: 5

Maks. presjek: 1.50 mm²

Područje poprečnog presjeka: 1.50 mm² (max)

: IP40

Serija: 691

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Konstrukcija

Sadržaj

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični konektori): 691 1 St.

Kataloški br.:3214459

Dostava pon,26.10.

56 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

10 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

38,99 €^*

binder 09 0035 00 03-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 3 Serija (Okrugli utični konektori): 691 1 St.

Kataloški br.:3214457

Dostava pon,26.10.

6 kom. - zaliha NjemačkaConrad Electronic

10 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

32,99 €^*

binder 09 0039 00 05-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 5 Serija (Okrugli utični konektori): 691 1 St.

Kataloški br.:3214458

Dostava pon,26.10.

14 kom. - zaliha NjemačkaConrad Electronic

10 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

41,99 €^*

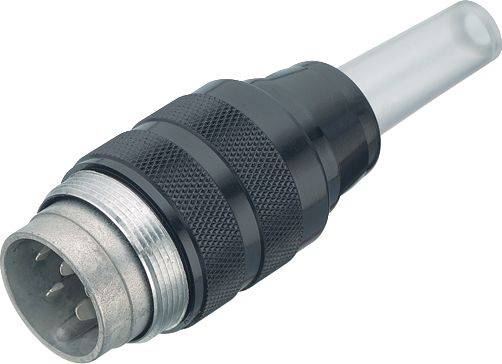

binder 09 0445 00 12-20 priključak za kabel ravni muški konektor Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 1 St.

Kataloški br.:3215012

Dostava pon,26.10.

97 kom. - zaliha NjemačkaConrad Electronic

5 A

ravni muški konektor

1 St.

priključak za kabel

125 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

75,99 €^*

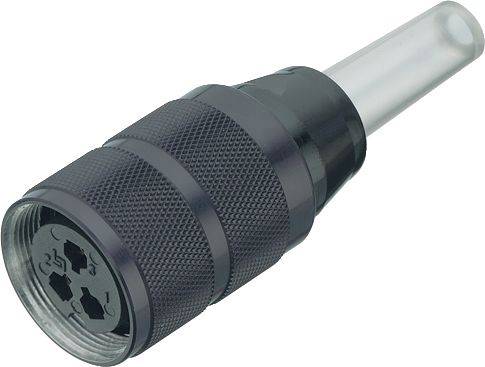

binder 09 0446 00 12-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 1 St.

Kataloški br.:3215013

Dostava čet,19.11.

Conrad Electronic

5 A

žženski konektor, ravni

1 St.

kabelska kutija

125 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

79,99 €^*

binder 09 0448 00 12-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 1 St.

Kataloški br.:3215015

Dostava pon,26.10.

113 kom. - zaliha NjemačkaConrad Electronic

5 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

125 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

binder kabelska kutija žženski konektor, ravni Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.

Kataloški br.:2560229

Nije dostupno

Conrad Electronic

5 A

žženski konektor, ravni

20 St.

kabelska kutija

125 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

915,00 €^*

binder priključak za kabel ravni muški konektor Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.

Kataloški br.:2560228

Nije dostupno

Conrad Electronic

5 A

ravni muški konektor

20 St.

priključak za kabel

125 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

845,00 €^*

binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 12 Serija (Okrugli utični konektori): 691 20 St.

Kataloški br.:2560230

Nije dostupno

Conrad Electronic

5 A

muški konektor za prirubnicu

20 St.

utikač s prirubnicom

125 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

695,00 €^*

binder utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 3 Serija (Okrugli utični konektori): 691 20 St.

Kataloški br.:2559476

Nije dostupno

Conrad Electronic

10 A

muški konektor za prirubnicu

20 St.

utikač s prirubnicom

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

379,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3214459 binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični kone

Upute za rad i sigurnost

Upute za rad i sigurnost 3214459 binder 09 0040 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični kone

Opis

Naš asortiman konektora za napajanje prikladan je za gotovo sve aplikacije niskog i visokog napona, od sigurnosnih i CCTV sustava do Ethernet komponenti sabirnice polja do AC i DC motora. Neki modeli zadovoljavaju zahtjeve najekstremnijih okruženja - kako u zatvorenom tako i na otvorenom. Dostupne su različite mogućnosti spajanja; mogući su sustavi zaključavanja M23, M25 i RD24. Neki modeli imaju odobrenje ESTI+, UL i VDE. Kako bi proširili opseg primjene, korisnici mogu birati između ravnih i pravih kutnih kabela i verzija s prirubnicom.

Karakteristike:

• 3 do 24 kontakta, također s +PE
• Klasa zaštite od IP40 do IP69K
• UL, VDE i ESTI+ odobrenje
• Formati kabela i prirubnica
• Lemljenje, vijčani terminal, stegnuti spoj i oblikovani kabel
• Zaštitne verzije
