BERNSTEIN Tools for Electronics ESD škripac 9-240-ESD Raspon (maks.): 270 mm
EAN:
Šifra proizvođača:
Kataloški br.:
1 kom. - zaliha Njemačka
Broj
Ukupno (265,00 € / komad)
265,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

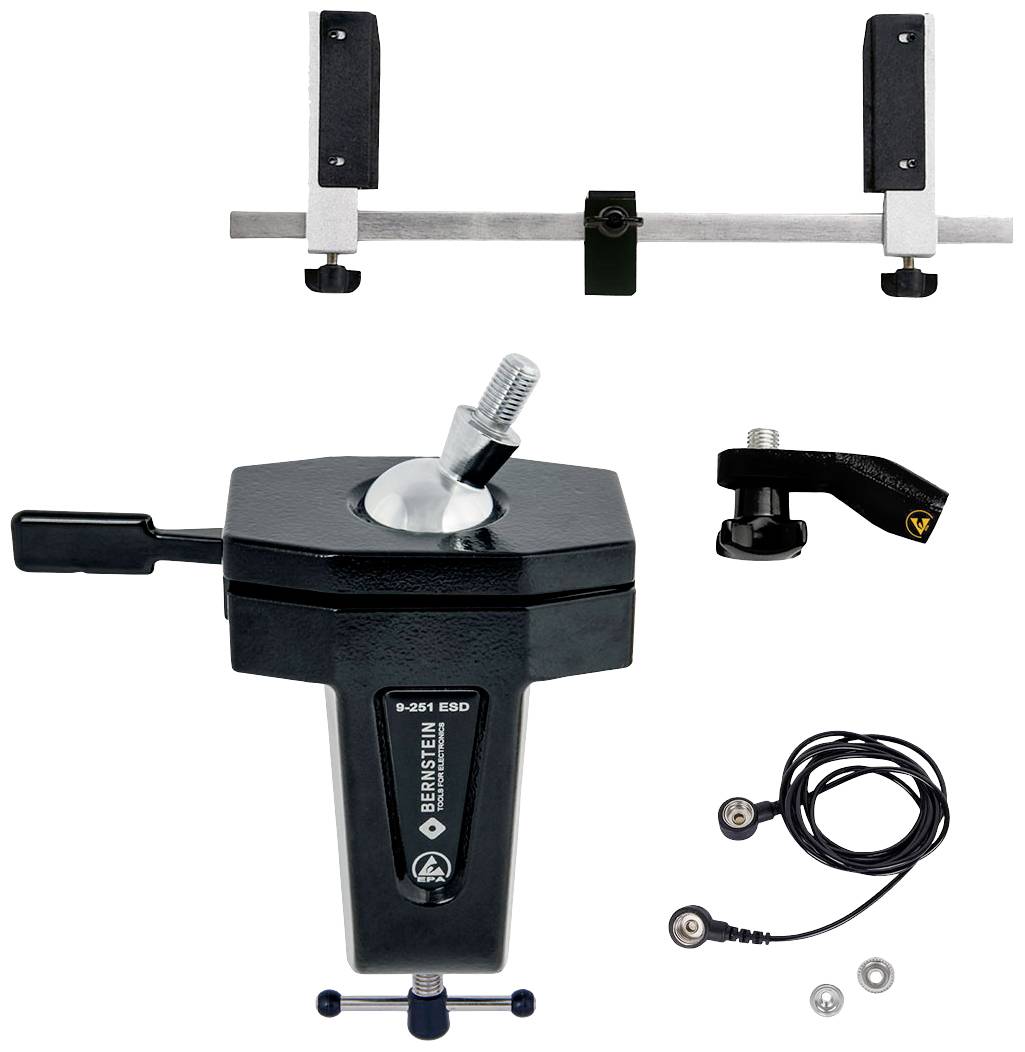

BERNSTEIN Tools for Electronics škripac Raspon (maks.): 270 mm
- Precizni kuglasti zglob može se rotirati za 360°, kontinuirano podesivo brzo stezanje, kvalitetan proizvod Made in Germany
- Stabilni montažni okvir s podesivim i rotirajućim držačima
- S ovjesom za osjetljive daske, kutnim adapterom za veći nagib

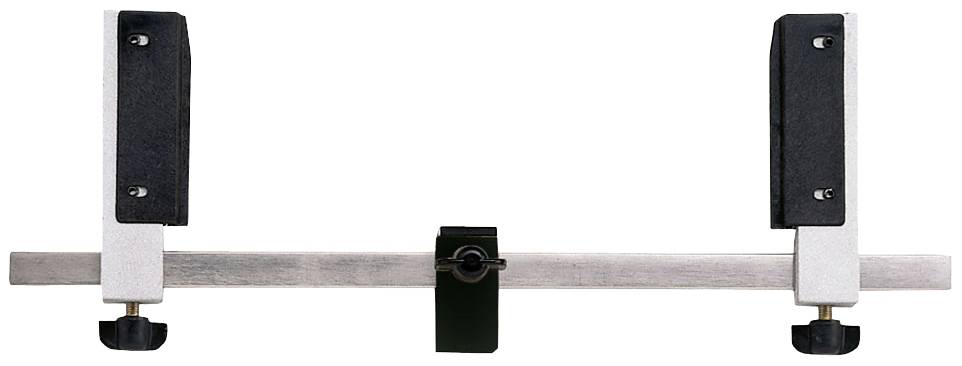

- Nosač ploče podesiv od 25 mm do 270 mm

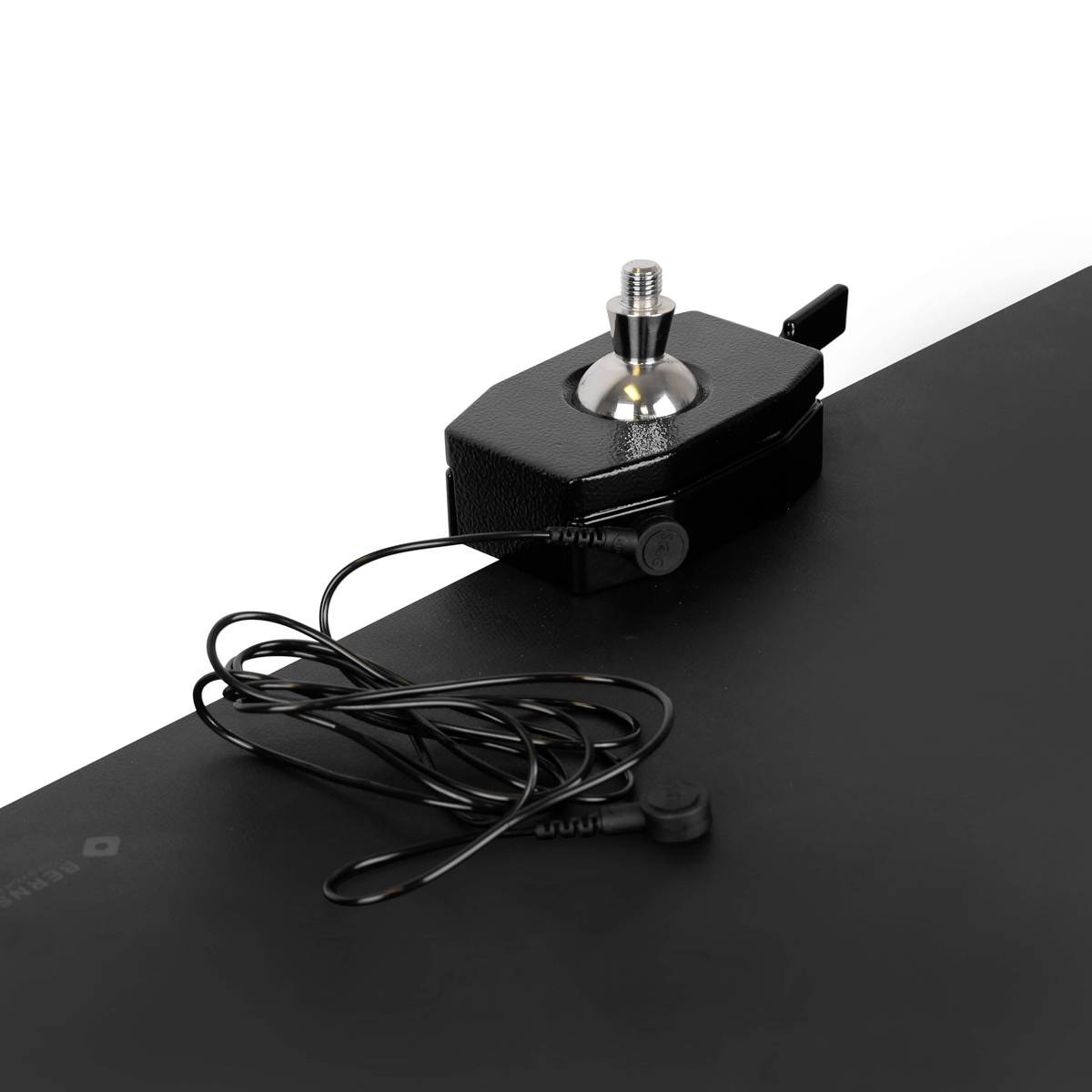

- Za stezanje, za radne stolove s maksimalnom debljinom ploče stola od 80 mm
- Kut nagiba +/- 45°

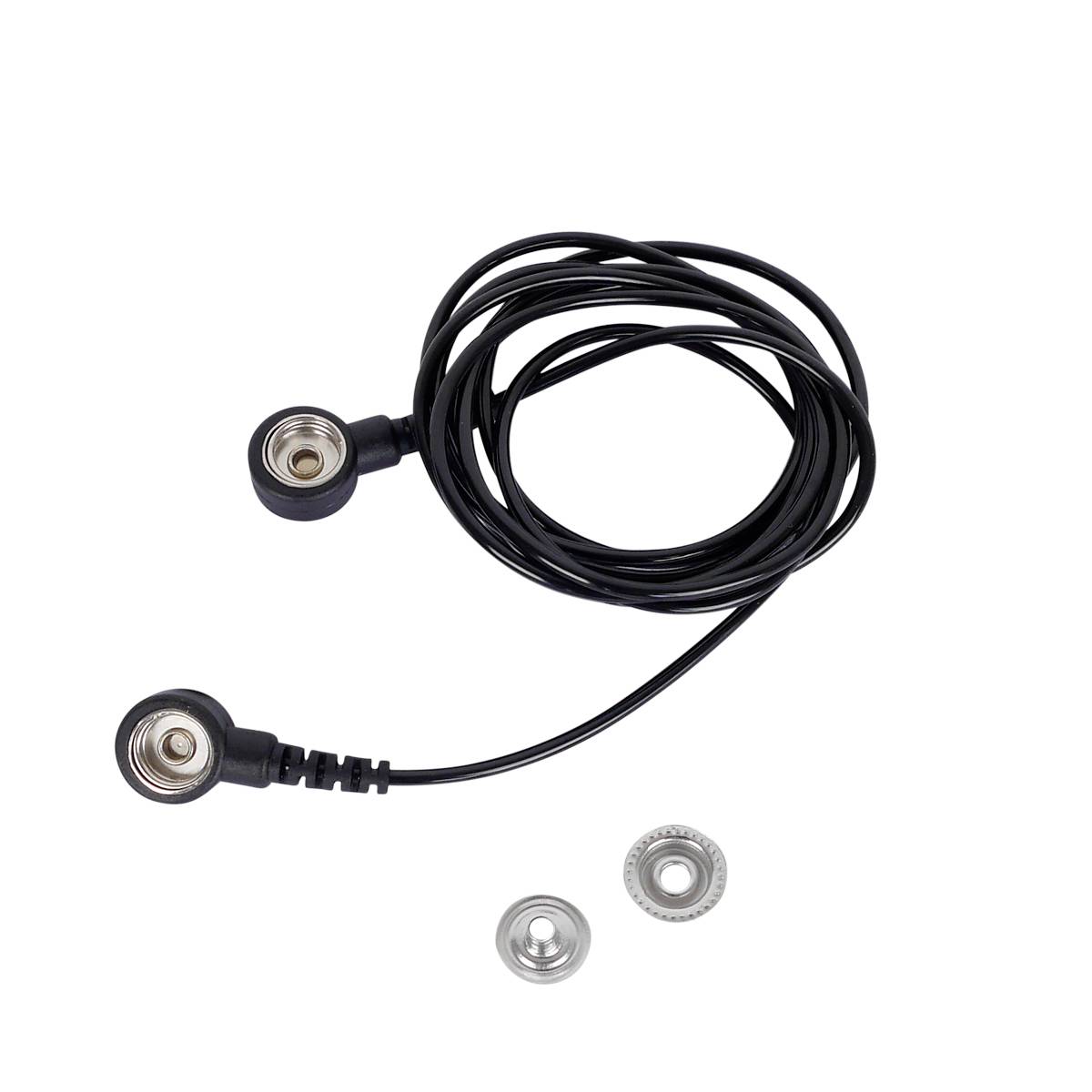

- Uključuje ESD kabel za uzemljenje 1 MOhm, duljine 1,8 m za spajanje na EBP / točku spajanja uzemljenja
- Materijali čelik, plastika, lijevani aluminij s crnim ESD premazom u prahu, vodljivi 10^7 do 10^8 ohma
Tehnički podaci
- Vrsta proizvoda
škripac
- Posebne značajke
s kugličnim zglobom
- Raspon (maks.)
270 mm
- Raspon (stezaljka za stol)
80 mm
- Materijal
čelik
- Područje primjene
ESD
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3251121 BERNSTEIN Tools for Electronics ESD škripac 9-240-ESD Raspon (maks.): 270 mm
Opis
Sa SPANNFIX VARIO mogu se stegnuti tiskane ploče/pločice do duljine od 270 mm. Zahvaljujući kontinuirano podesivoj kugli, daska se može postaviti i sigurno držati u svim smjerovima. Brzo okretanje tiskanih ploča/ploča moguće je zahvaljujući adapteru. Vrlo korisna kao treća ruka pri lemljenju ili sastavljanju, korisna naprava za stezanje i držanje s mehanizmom za brzo otpuštanje.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba

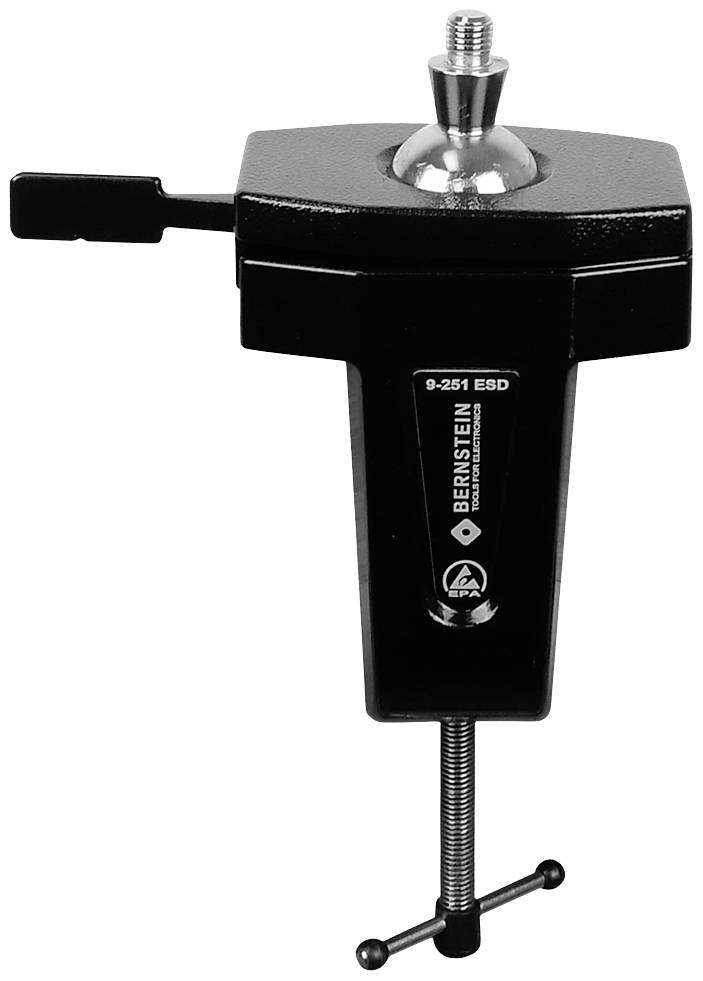

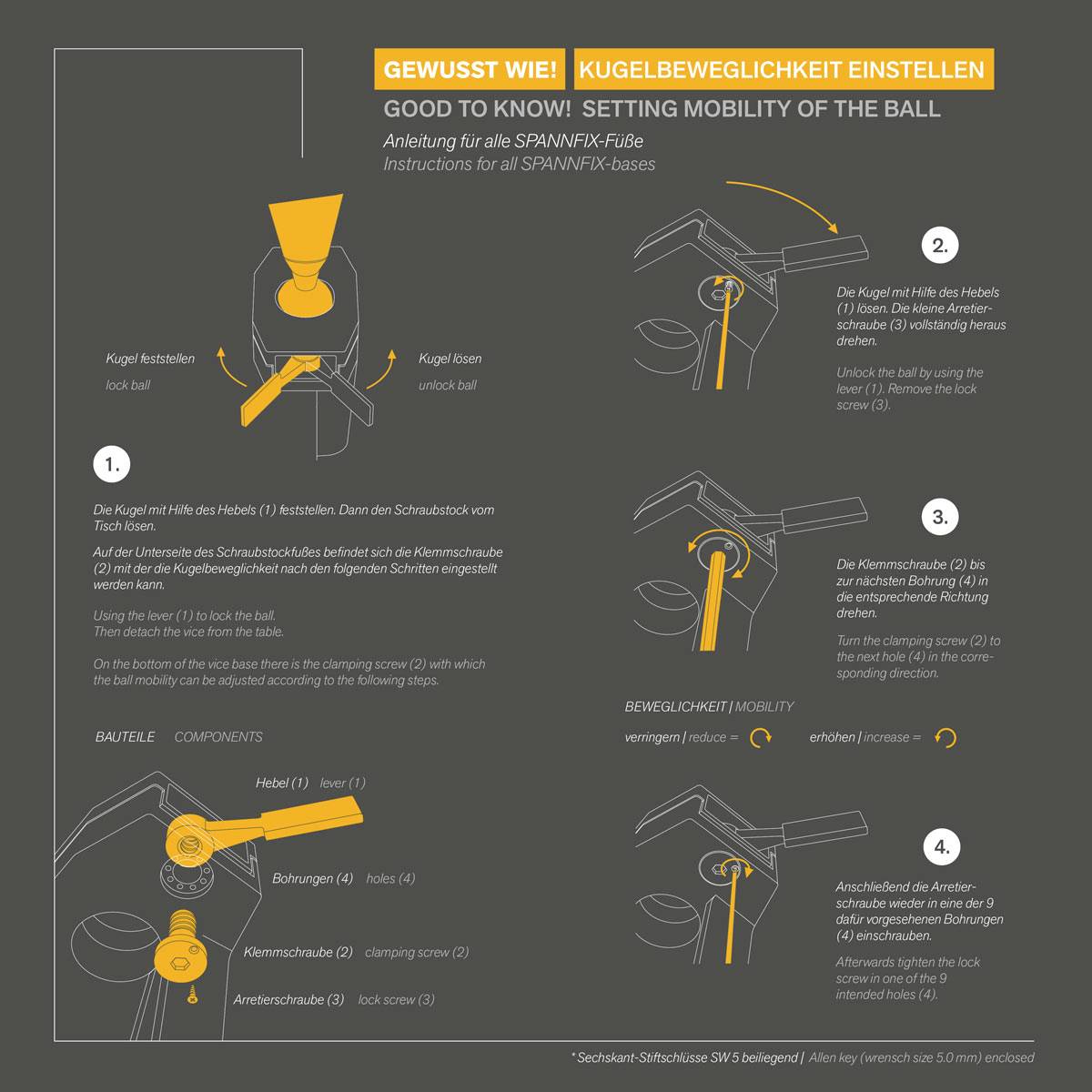

- BERNSTEIN držač kuglastog zgloba ima kontinuirano podesivu kuglu koja se može okretati za 360° i naginjati +/- 45°, s vanjskim navojem za sve vrste uređaja i instrumenata. Oni se stoga mogu naginjati u bilo kojem smjeru, omogućujući brzo, individualno i mobilno poravnanje u bilo kojem položaju. Jednostavnim pomicanjem poluge, kuglasta glava se otpušta u konusnom ležištu, pojedinačno poravnava i steže. Bez ikakvog zaključavanja, kuglična stezaljka nudi iznimno snažno držanje. Kretanje lopte može se podesiti od labave do vrlo čvrste pomoću vijka za podešavanje na donjem sjedištu lopte. Naš tim za razvoj proizvoda neprestano radi na optimizaciji i daljnjem razvoju naših proizvoda. Ako imate pitanja, poboljšanja ili prijedloga, veselimo se vašem odgovoru.
Napomene
Priključni navoj M12 x 1,5 mm (posebni navoj) raspitajte se izravno o odgovarajućim adapterima. Maksimalni zakretni moment: kuglica Ø 40 mm približno 24 Nm, kuglica Ø 60 mm približno 100 Nm Ø 40 mm cca 45 kg (441N), kugla Ø 60 mm cca 140 kg (1,372N). Odmašćivanje kuglice povećava snagu stezanja. Noga za stezanje: debljina ploče stola maks. 80 mm Noga za pričvršćivanje vijcima: 4 x 9 mm kroz rupe Magnetno stopalo: sila držanja 32 kg vodoravno, 15 kg okomito (magnet bez kapice) ESD verzije: vrijednost curenja 10^7 i 10^8 ohm EPA pogodan. Za rad u elektrostatički zaštićenim područjima (ESD radno mjesto/ESD zaštitna zona). Dijelovi stopala mogu se spojiti s točkom na tlu pomoću tipke od 10 mm. Dijelovi od lijevanog aluminija, obloženi prahom Čelični dijelovi kromirani, otporni na hrđu Imajte na umu kada su u pitanju sigurnosno važni dijelovi da ne možemo jamčiti sigurnost sila držanja bez poznavanja vaše specifične primjene. Lopta se može ponašati drugačije u različitim fizičkim uvjetima nego u našem ispitnom laboratoriju u optimalnom ispitnom okruženju.
