Benning BENNING ST 760+ Set set testera za uređaje VDE standard 0701-0702, 0751, 0544
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- Vrsta proizvoda
set testera za uređaje
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II 300 V
- Sučelja
USB
Bluetooth®
LAN
WLAN (802.11b/g)
SD otvor
mini-USB
- dim.
(D x Š x V) 405 x 330 x 165 mm
- Težina
8.00
IP67
- Mjerno područje (VDE)
otpornost zaštitnog vodiča
otpornost izolacije
ekvivalentna odvodna struja
zaštitni provodnik struje
dodirna struja
napon
struja
snaga
prividna snaga
struja opterećenja
Prikazati više
- DIN standard
DIN EN 62638
DIN EN 62353
DIN EN 60974
- Vrsta prikaza
digitalni (LCD)
- Širina
330 mm
- Visina
165 mm
- Dužina
405 mm
- Postupak ispitivanja
automatsko
ručno
- Napajanje
strujno napajanje
- Tip
BENNING ST 760+ Set
- VDE standard
0701-0702
0751
0544
- Određene značajke
sa zaslonom na dodir u boji
uklj. kovčeg
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2436091 Benning BENNING ST 760+ Set set testera za uređaje VDE standard 0701-0702, 0751, 0544
Opis
Sigurnosno ispitivanje električnih uređaja / radne opreme prema DIN VDE 0701-702, DGUV propisu 3, BetrSichV i medicinskih električnih uređaja prema VDE 0751-1 tipa B, BF, CF i zavarivačkih uređaja prema VDE 0544-4. Filterski krug s upravljačkim otpornikom od 0,2 - 5,2 kΩ već je integriran u ispitivač uređaja za cjelovito ispitivanje opreme za lučno zavarivanje. Univerzalni testni uređaj za sva ispitivanja uređaja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Ispitivanje mobilnih PRCD -ova i tipa AC / A / F / B / B +

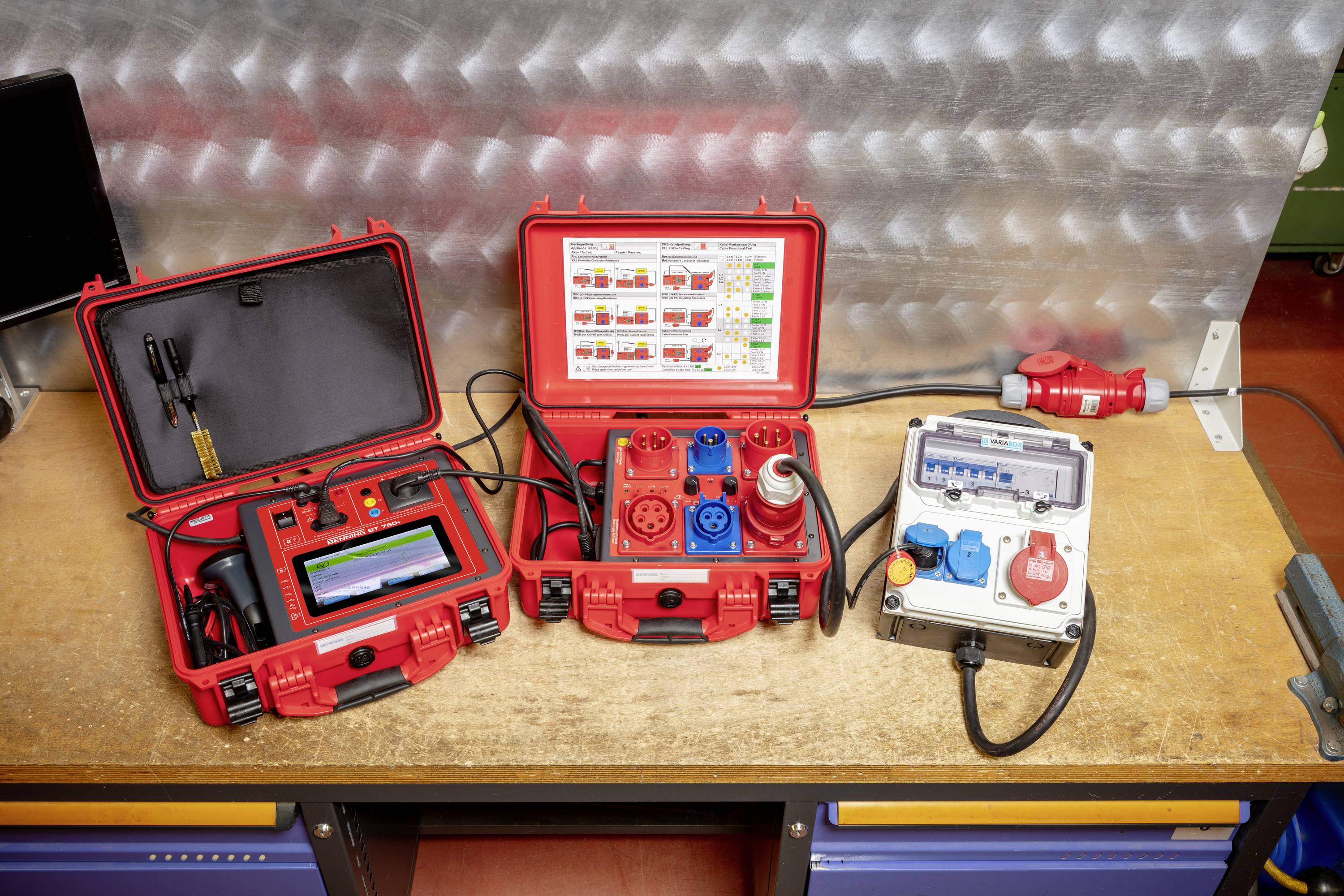

- Testiranje trofaznih potrošača pomoću opcijskih mjernih adaptera
- Opcijski dostupni dodatni mjerni adapteri
- Briljantan 7 -inčni zaslon u boji osjetljiv na dodir (35% veće korisničko sučelje) s inovativnim funkcijama izbornika za jednostavno i učinkovito početno ispitivanje / ugradnju novih uzoraka za testiranje Pametne funkcije izbornika: Pojedinačno prilagodljivi predlošci uređaja (24 predloška po testnom standardu) za brzu instalaciju stavki s jednim pritiskom na gumb, funkcija Auto-ID za automatsko povećanje ID broja pri stvaranju novih testnih stavki, pojedinačno putem UKLJUČENO / ISKLJUČENO -Podaci o uređaju s klizačem za optimizirano rukovanje i korištenje od strane EUP -ova
- Izbornik Favorites za izravan pristup često korištenim podizbornicima
- Tipkovnica softverskih tipki (QWERTZ), grafička polja opisuju unaprijed definirane funkcije
- Automatski i ručni slijed ispitivanja s dobrim / lošim prikazom
- Cijela baza podataka o ispitnim stavkama, uključujući povijest ispitivanja, može se spremiti na SD karticu Verzija sučelja WLAN, Bluetooth, 4 x USB tip A, 1 x mini USB, 1 x RJ 45, 1 x utor za SD karticu
- Besplatno ažuriranje firmvera
- Korisničko sučelje koje podržava baterija, npr. B. u slučaju nestanka struje, prijevoz s testnog mjesta na testno mjesto, moguć pristup SD kartici
- Komplet za ispitivanje uređaja za ispitivanje električnih uređaja / radne opreme u skladu s DIN VDE 0701-702, DGUV propisom 3, BetrSichV, aparata za zavarivanje u skladu s VDE 0544-4, DIN EN 60974-4 i medicinskih električnih uređaja u skladu s DIN VDE 0751 -1, DIN EN 62353 tip B, BF, CF, bolnički kreveti
- Grafički prikaz
- Prikaz granične vrijednosti da Mjerenja: Područje mjerenja izolacijskog otpora 0,1 MOhm - 100 MOhm (nominalni ispitni napon 100 V - 1000 V, podesivo) Područje mjerenja otpora zaštitnog vodiča 0,05 Ohm - 10 Ohm (ispitna struja 600 mA / 10A)
- Zamjenska struja curenja
- Diferencijalna struja
- Izravno mjerenje
- Zaštitni vodič / kontaktna struja 0,03 mA - 25 mA
- Mjerenje potrošačke struje
- Mjerenje učinkovitosti
- Funkcionalni test V / A / W u metodi mjerenja True RMS true r.m.s. value
- Testiranje mobilnih PRCD-ova poput PRCD-S / -S +/- K i tipa AC / A / F / B / B +
- Testiranje trofaznih potrošača pomoću opcijskih mjernih adaptera
- Opcijski dostupni dodatni mjerni adapteri
- Provjera produžnih kabela

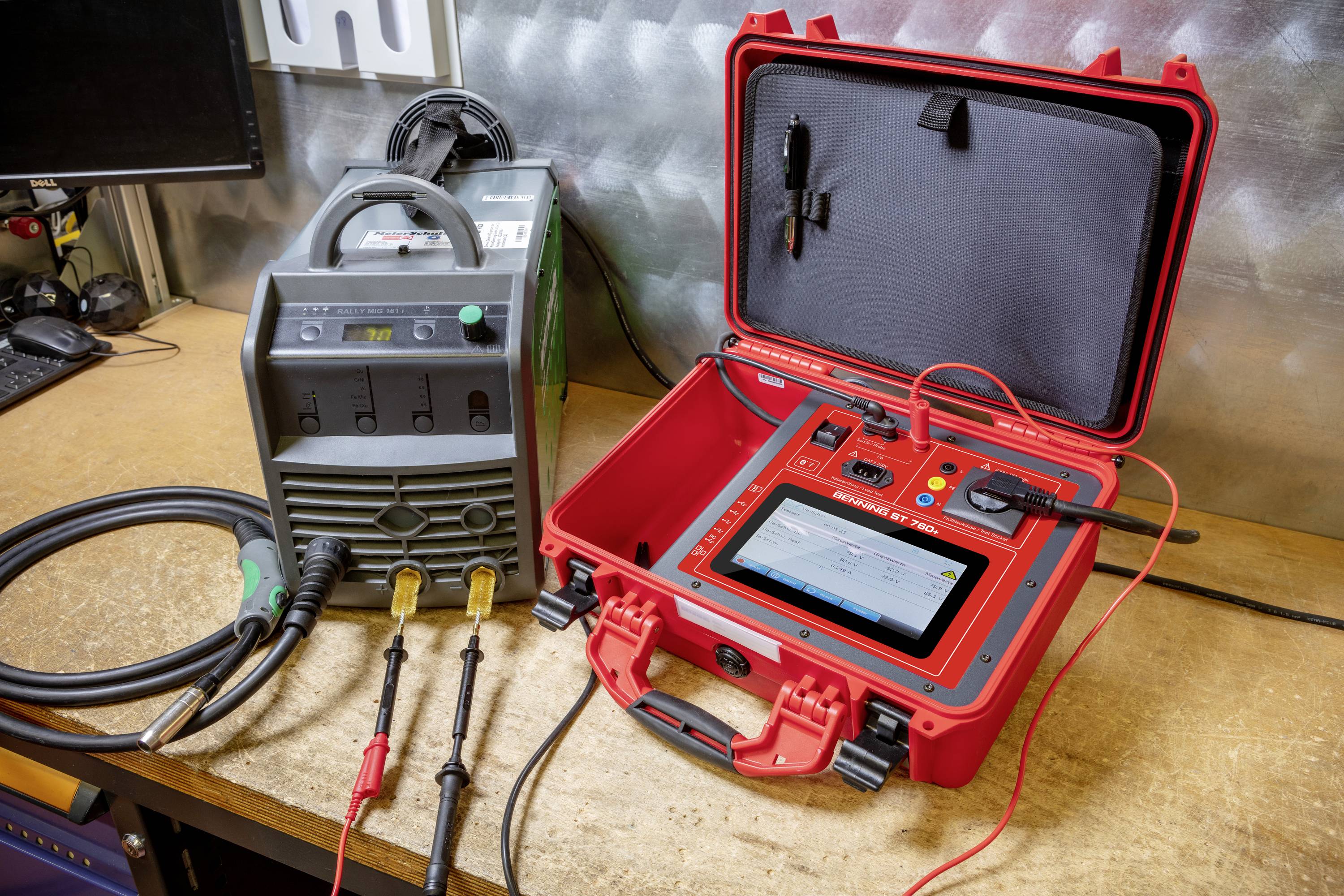

- Napon otvorenog kruga i kontaktna struja kruga za zavarivanje
- Struja curenja uređaja, struja curenja iz primijenjenih dijelova tipa B, BF i CF.
- Posebne značajke: Briljantan 7 -inčni zaslon u boji osjetljiv na dodir (35% veće korisničko sučelje) s inovativnim funkcijama izbornika za jednostavno i učinkovito početno ispitivanje / ugradnju novih uzoraka za testiranje Pametne funkcije izbornika: Pojedinačno prilagodljivi predlošci uređaja (24 predloška po testnom standardu) za brzu instalaciju stavki s jednim pritiskom na gumb, funkcija Auto-ID za automatsko povećanje ID broja pri stvaranju novih testnih stavki, pojedinačno putem UKLJUČENO / ISKLJUČENO -Podaci o uređaju s klizačem za optimizirano rukovanje i korištenje od strane EUP -ova
- Izbornik Favorites za izravan pristup često korištenim podizbornicima
- Tipkovnica softverskih tipki (QWERTZ), grafička polja opisuju unaprijed definirane funkcije
- Automatski i ručni slijed ispitivanja s dobrim / lošim prikazom
- Cijela baza podataka o ispitnim stavkama, uključujući povijest ispitivanja, može se spremiti na SD karticu Verzija sučelja WLAN, Bluetooth, 4 x USB tip A, 1 x mini USB, 1 x RJ 45, 1 x utor za SD karticu
- USB-A veza s pisačem
- Besplatno ažuriranje firmvera
- Korisničko sučelje koje podržava baterija, npr. B. u slučaju nestanka struje, prijevoz s testnog mjesta na testno mjesto, moguć pristup SD kartici
- Aktivno testiranje
- Pasivni ispit
- Alternativna metoda
- Metoda diferencijalne struje
- Izravna metoda
- Mjerenje napona
- Ovaj tekst je strojno preveden.

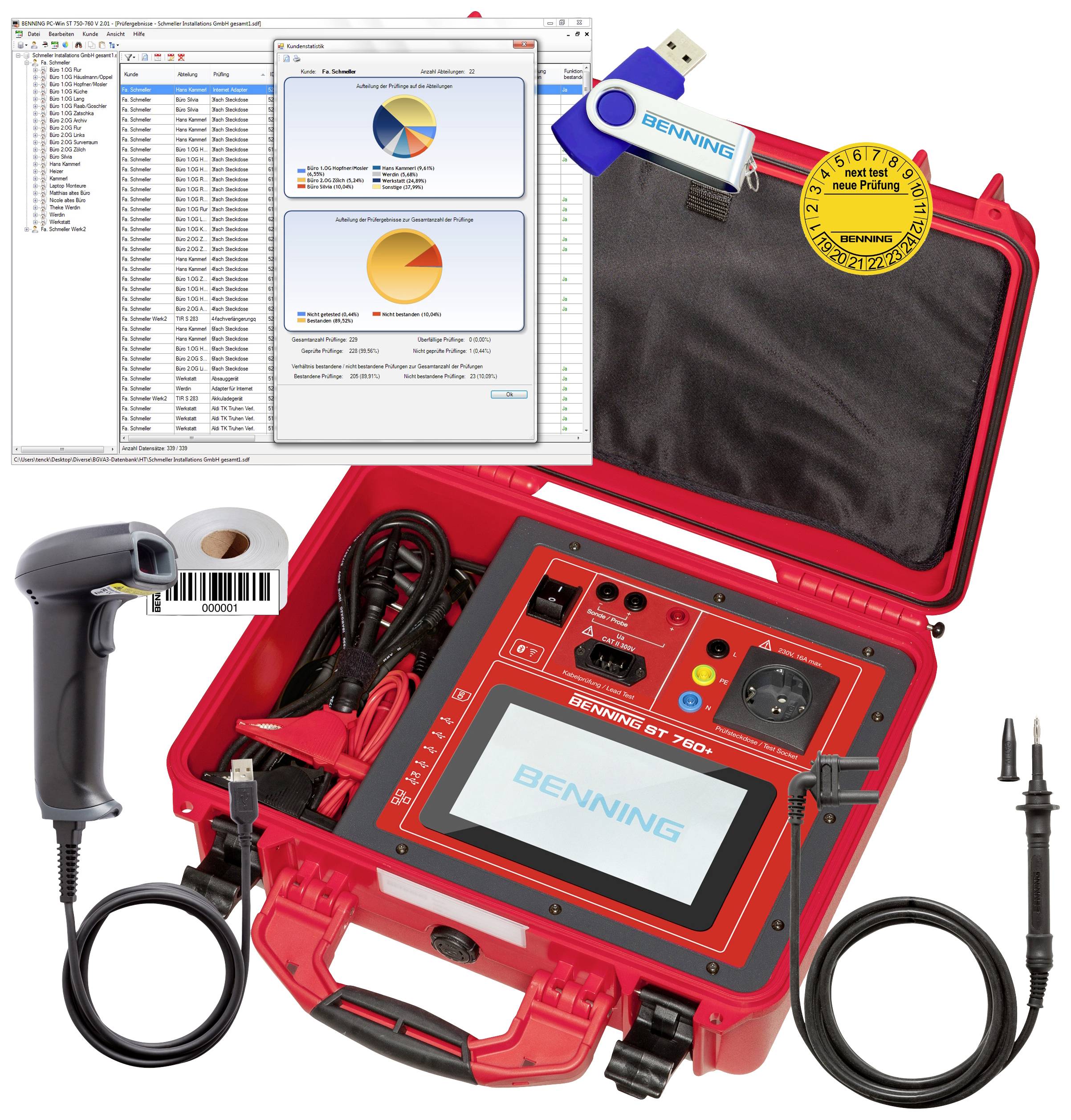

Isporuka uključuje
- Ispitni uređaj u robusnom zaštitnom kućištu (IP67)
- samokompenzacijski ispitni vod
- Ispitni vod od 4 mm, sonda za testiranje i kopča od aligatora
- IEC kabel
- SD kartica
- Računalni softver

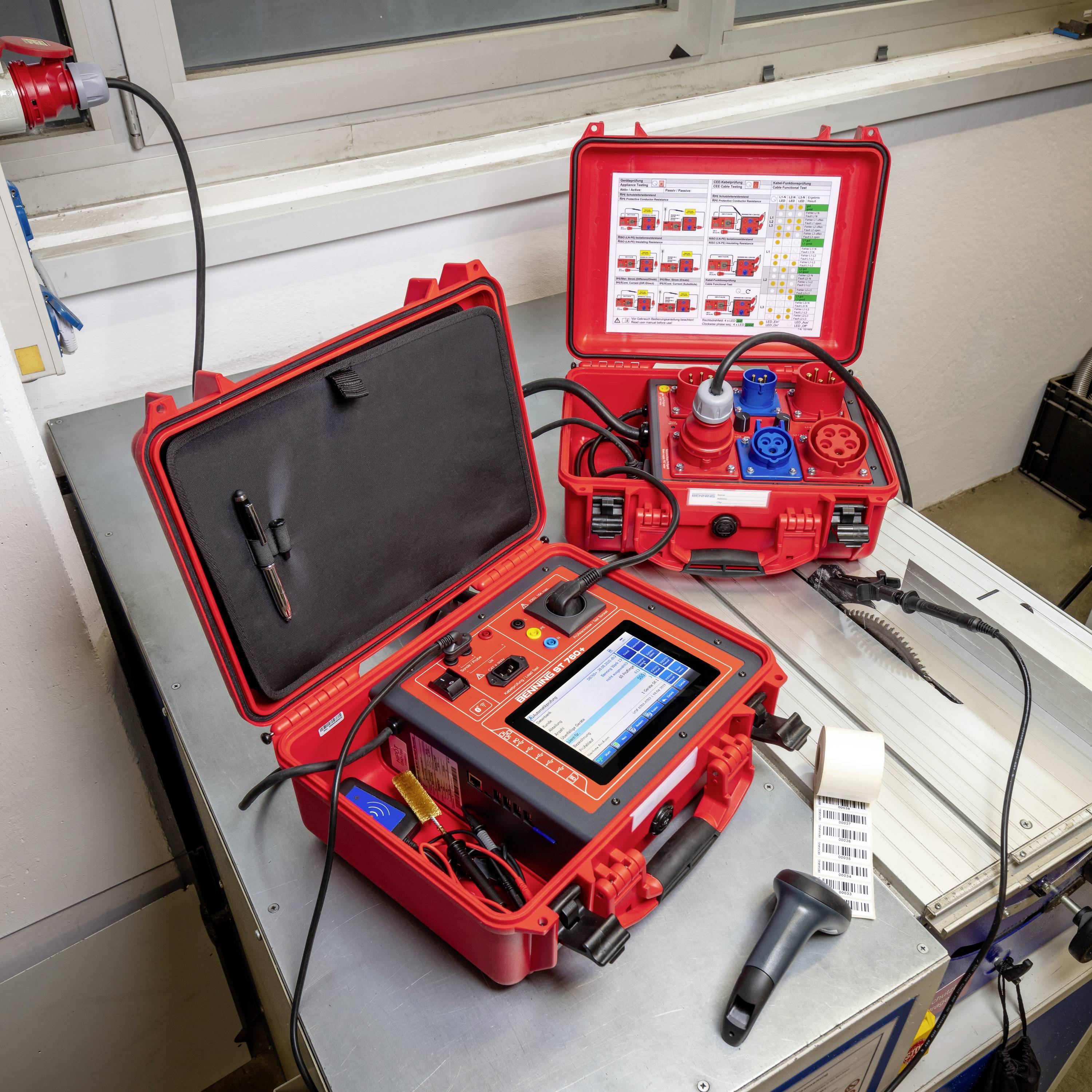

- Skener barkoda
- Barkod naljepnice 1000 kom.
- Testne značke 300 komada
- Certifikat kalibriranja
Napomene

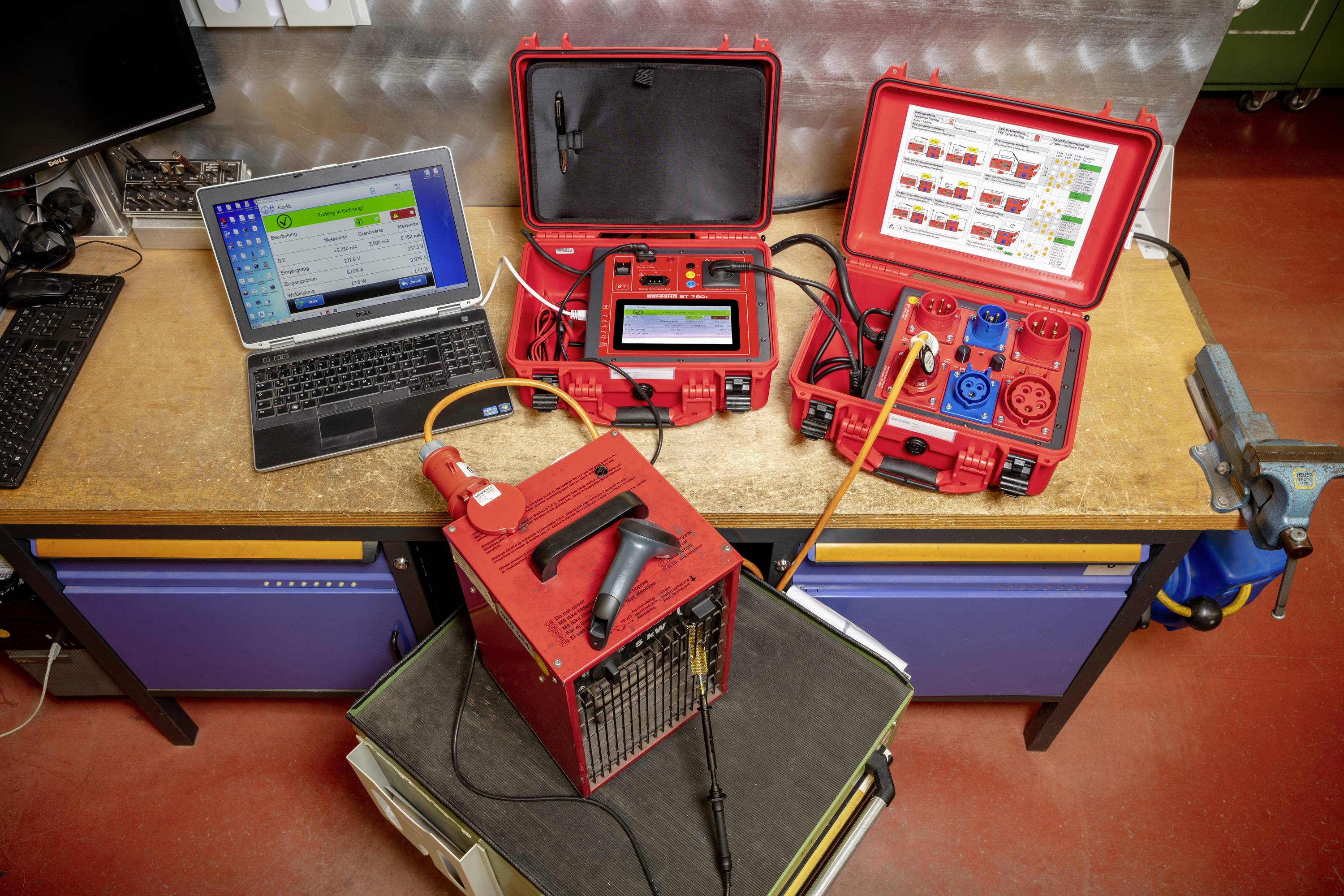

Mjerni adapter za aktivno i pasivno ispitivanje 1- i 3-fazne opreme do 32 A u ponudi (BENNING MA 4)
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
Zahtjevi za sustav
- Windows
