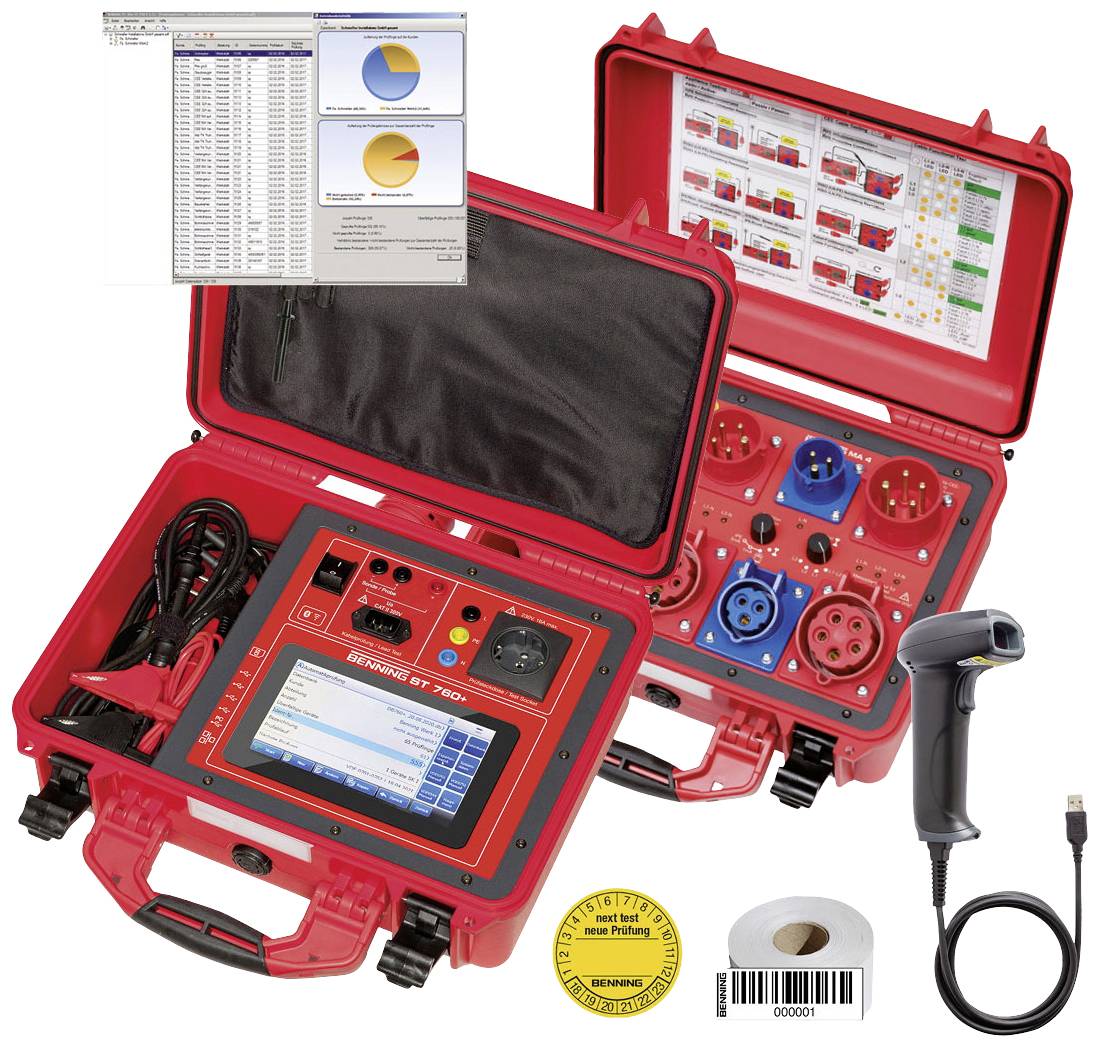

Benning 10236771 set testera za uređaje
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički podaci
- BENNING ST 760+ SET tester uređaja (050335)
- Vrsta zaslona: digitalni (LCD)
- Mjerni raspon (VDE): otpor zaštitnog vodiča, otpor izolacije, ekvivalentna struja curenja, struja zaštitnog vodiča, struja dodira, napon, struja, snaga, prividna snaga, struja opterećenja, struja curenja pacijenta, PRCD test (2-polni, 3-polni , PRCDS, PRCDS+, PRCDK), RCD test (AC, A, F, B, B+), vršna i stvarna RMS vrijednost napona otvorenog kruga za aparate za zavarivanje
- Kategorija mjerenja: CAT II 300 V
- Dimenzija proizvoda, širina: 330 mm
- Dimenzija proizvoda, visina: 165 mm
- Dimenzija proizvoda, duljina: 405 mm
- Redoslijed ispitivanja: automatski, ručni
- Sučelja: USB, Bluetooth®, LAN, WLAN (802.11b/g), utor za SD karticu, mini USB
- Zaštita: IP67
- Napon napajanja: mrežni pogon
- Posebne karakteristike VDE ispitnog uređaja: sa zaslonom u boji osjetljivim na dodir, uključujući kućište
- MA 4 CEE mjerni adapter (044162)
- Težina: 4200 g
- Dimenzija proizvoda, širina: 410 mm
- Dimenzija proizvoda, visina: 170 mm
- Dimenzije proizvoda, dubina: 350 mm
- Vrsta proizvoda
set testera za uređaje
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II 300 V
- Sučelja
WLAN (802.11b/g)
LAN
SD otvor
RJ45
Bluetooth®
4x USB-A
USB
mini-USB
- dim.
(D x Š x V) 405 x 330 x 165 mm
- Težina
4200 g
- Mjerno područje (VDE)
ekvivalentna odvodna struja
- DIN standard
DIN EN 60974
- Vrsta prikaza
digitalni (LCD)
- Širina
330 mm
- Visina
165 mm
- Dužina
405 mm
- Postupak ispitivanja
ručno
automatsko
- Napajanje
strujno napajanje
- Memorija
da
- Tip
10236771
- Određene značajke
uklj. kovčeg
sa zaslonom na dodir u boji
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2987783 Benning 10236771 set testera za uređaje
Opis
Test uređaja BENNING SET idealan je kada je potrebno testiranje 1- i 3-fazne prijenosne opreme. Izravna kombinacija i koordinacija osigurava jednostavno rukovanje. Baze podataka opreme i rezultati ispitivanja mogu se prenijeti u softver na različite načine i zatim su dostupni za evaluaciju, statistiku i dokumentaciju.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- BENNING ST 760+ SET tester uređaja (050335)
- Testiranje mobilnih PRCD-ova i tipa AC/A/F/B/B+
- Ispitivanje 3-faznih potrošača pomoću opcijskih mjernih adaptera
- Dodatni mjerni adapteri dostupni po izboru
- Briljantan 7-inčni zaslon u boji osjetljiv na dodir (35% veće korisničko sučelje) s inovativnim funkcijama izbornika za jednostavno i učinkovito početno testiranje/stvaranje novih testnih stavki
- Funkcije pametnog izbornika: Individualno prilagodljivi predlošci uređaja (24 predloška po ispitnom standardu) za brzo kreiranje testnih stavki jednim pritiskom na tipku, Auto-ID funkcija za automatsko povećanje identifikacijskog broja (ID) pri stvaranju novih testnih stavki, pojedinačno putem ON /OFF -Podaci uređaja koji se mogu prikazati klizačem za optimizirano rukovanje i korištenje od strane EUP-ova
- Izbornik favorita za izravan skok na često korištene podizbornike
- Softkey tipkovnica (QWERTY), grafička polja opisuju unaprijed definirane funkcije
- Automatski i ručni slijed testiranja s dobrim/lošim prikazom
- Kompletna baza podataka testnih objekata uključujući povijest testiranja može se spremiti na SD karticu
- Dizajn sučelja WLAN, Bluetooth, 4 x USB tipa A, 1 x mini-USB, 1 x RJ 45, 1 x utor za SD karticu
- Besplatno ažuriranje firmvera
- Korisničko sučelje podržano baterijama, npr. B. u slučaju nestanka struje, prijevoz od ispitne lokacije do ispitne lokacije, moguć pristup SD kartici
- Set uređaja za ispitivanje električnih uređaja/radne opreme prema DIN VDE 0701-702, DGUV propis 3, BetrSichV, uređaja za zavarivanje prema VDE 0544-4, DIN EN 60974-4 i medicinskih električnih uređaja prema DIN VDE 0751-1, DIN EN 62353 tip B, BF, CF, bolnički kreveti/kreveti za njegu
- Grafički prikaz
- Prikaz ograničenja da
- Mjerenja: Raspon mjerenja otpora izolacije 0,1 MOhm - 100 MOhm (nazivni ispitni napon 100 V - 1000 V, podesiv)
- Raspon mjerenja otpora zaštitnog vodiča 0,05 Ohm - 10 Ohm (ispitna struja 600 mA/10A)
- Zamjenska struja curenja
- Diferencijalna struja
- Izravno mjerenje
- Zaštitni vodič/struja dodira 0,03 mA - 25 mA
- Mjerenje struje potrošača
- Mjerenje učinkovitosti
- Ispitivanje funkcije V/A/W u metodi mjerenja stvarne efektivne vrijednosti True RMS
- Testiranje mobilnih PRCD-ova kao što su PRCD-S/-S+/-K i tipa AC/A/F/B/B+
- Ispitivanje 3-faznih potrošača pomoću opcijskih mjernih adaptera
- Dodatni mjerni adapteri dostupni po izboru
- Provjera produžnih kabela
- Napon otvorenog kruga i kontaktna struja kruga zavarivanja
- Struja curenja uređaja, struja curenja iz primijenjenih dijelova tipa B, BF i CF
- Posebne značajke: Briljantan 7-inčni zaslon u boji osjetljiv na dodir (35% veće korisničko sučelje) s inovativnim funkcijama izbornika za jednostavno i učinkovito početno testiranje/stvaranje novih ispitnih stavki
- Funkcije pametnog izbornika: Individualno prilagodljivi predlošci uređaja (24 predloška po ispitnom standardu) za brzo kreiranje testnih stavki jednim pritiskom na tipku, Auto-ID funkcija za automatsko povećanje identifikacijskog broja (ID) pri stvaranju novih testnih stavki, pojedinačno putem ON /OFF -Podaci uređaja koji se mogu prikazati klizačem za optimizirano rukovanje i korištenje od strane EUP-ova
- Izbornik favorita za izravan skok na često korištene podizbornike
- Softkey tipkovnica (QWERTY), grafička polja opisuju unaprijed definirane funkcije
- Automatski i ručni slijed testiranja s dobrim/lošim prikazom
- Kompletna baza podataka testnih objekata uključujući povijest testiranja može se spremiti na SD karticu
- Dizajn sučelja WLAN, Bluetooth, 4 x USB tipa A, 1 x mini-USB, 1 x RJ 45, 1 x utor za SD karticu
- USB-A veza pisača
- Besplatno ažuriranje firmvera
- Korisničko sučelje podržano baterijama, npr. B. u slučaju nestanka struje, prijevoz od ispitne lokacije do ispitne lokacije, moguć pristup SD kartici
- Aktivno testiranje
- Pasivno testiranje
- Alternativna metoda
- Metoda diferencijalne struje
- Izravna metoda
- Mjerenje napona
- MA 4 CEE mjerni adapter (044162)
- Adaptersko kućište za aktivno i pasivno ispitivanje 1- i 3-fazne CEE opreme i CEE produžnih kabela u kombinaciji s ispitivačima uređaja.
- Mjerni adapter olakšava Vam rad prilikom provjere prijenosnih uređaja. Njegov robustan dizajn čini ga posebno prikladnim za upotrebu u industrijskim okruženjima. Jednostavno rukovanje omogućuje korisniku učinkovit i brz rad s mjernim adapterom. Možete testirati uređaje i produžne kabele koji imaju sljedeće priključke prema IEC 60309-1.
- CEE utikač:
- 16 A, 50 Hz – 60 Hz, 230 V, L+N+PE, 6h
- 16A, 50Hz - 60Hz, 380V - 415V, 3L+N+PE, 6h
- 32A, 50Hz - 60Hz, 380V - 415V, 3L+N+PE; 6h
- Mjerni adapter prikladan je za spajanje na uređaje za ispitivanje:
- Benning ST 725
- Benning ST 750 / 750A / 755 / 760
- Uređaji trećih strana
Isporuka uključuje
- Postavite opseg isporuke:
- BENNING ST 760+ SET tester uređaja (050335)
- BENNING MA 4 CEE mjerni adapter (044162)
Napomene
Testiranje prema:
DIN EN 50678 (VDE 0701)
DIN EN 50699 (VDE 0702)
DIN EN 62353 (VDE 0751-1)
DIN EN 60974-4 (VDE 0544-4)
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
