Benning 10236769 set testera za instalacije
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Tehnički podaci
- IT 200 instalacijski tester (044106)
- Težina: 1.6 kg
- Ispitivanje niskog otpora: 0,01 Ω - 2000 Ω
- Otpor izolacije (50/100/250/500/1000V): 10kΩ - 1000MΩ
- Impedancija linije: 0,01Ω - 10kΩ
- Pad napona: 0,1% - 100%
- Impedancija petlje: 0,01Ω - 10kΩ
- Struja kratkog spoja: 0,01A - 200kA
- Kontinuitet: 7mA
- Napon: 1V - 550V
- Vrsta zaslona: digitalni
- Mjerni raspon (VDE): linijska impedancija, impedancija petlje, otpor izolacije, napon, frekvencija, struja
- Kategorija mjerenja: CAT III 600V, CAT IV 300V
- Dimenzija proizvoda, širina: 111 mm
- Dimenzija proizvoda, visina: 165 mm
- Dimenzija proizvoda, duljina: 52 mm
- Sučelja: USB, RS232
- Posebne karakteristike VDE ispitnog uređaja: sa zaslonom u boji osjetljivim na dodir, RCD/FI test
- Adapter za mjerenje (044169)
- Težina: 0.82 kg
- Kategorija mjerenja: CAT II 300 V
- Dimenzija proizvoda, širina: 100 mm
- Dimenzija proizvoda, visina: 70 mm
- Dimenzija proizvoda, duljina: 200 mm
- Najveća barometarska visina: 3000 m
- Radna temperatura: 0 do +40 °C
- Temperatura okoline: -10 do +70 °C
- Duljina ispitne linije: 0,3 m
- Ulazni napon: 1-fazni: do 250 V 3-fazni: do 430 V
- Frekvencija: 50/60Hz
- Maksimalna ispitna struja: 40A (10ms) povremeni rad
- Klasa zaštite: II (dvostruka izolacija)
- Stupanj nečistoće: 2
- Klasa zaštite: IP 40
- BNC utičnica
- Otpor BNC kućišta prema PE: 100 kΩ
- Otpor BNC kontakta prema CP: 100 kΩ
- Pogreška amplitude -2%
- Vrsta proizvoda
set testera za instalacije
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT IV 300 V
- Sučelja
USB
- dim.
(D x Š x V) 52 x 111 x 165 mm
- Težina
1.6 kg
- Mjerno područje (VDE)
impedancija linije
- Vrsta prikaza
digitalni
- Točnost
-2 %
- Širina
111 mm
- Visina
165 mm
- Dužina
52 mm
- Postupak ispitivanja
automatsko
- Napajanje
akumulatorsko napajanje
- Memorija
da
- Tip
10236769
- Određene značajke
sa zaslonom na dodir u boji
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2987782 Benning 10236769 set testera za instalacije
Upute za rad i sigurnost
Upute za rad i sigurnost 2987782 Benning 10236769 set testera za instalacije
Informacije
Sažetak testa 2987782 Benning 10236769 set testera za instalacije
Sigurnosni podatkovni list
Sigurnosni podatkovni list 2987782 Benning 10236769 set testera za instalacije
Opis

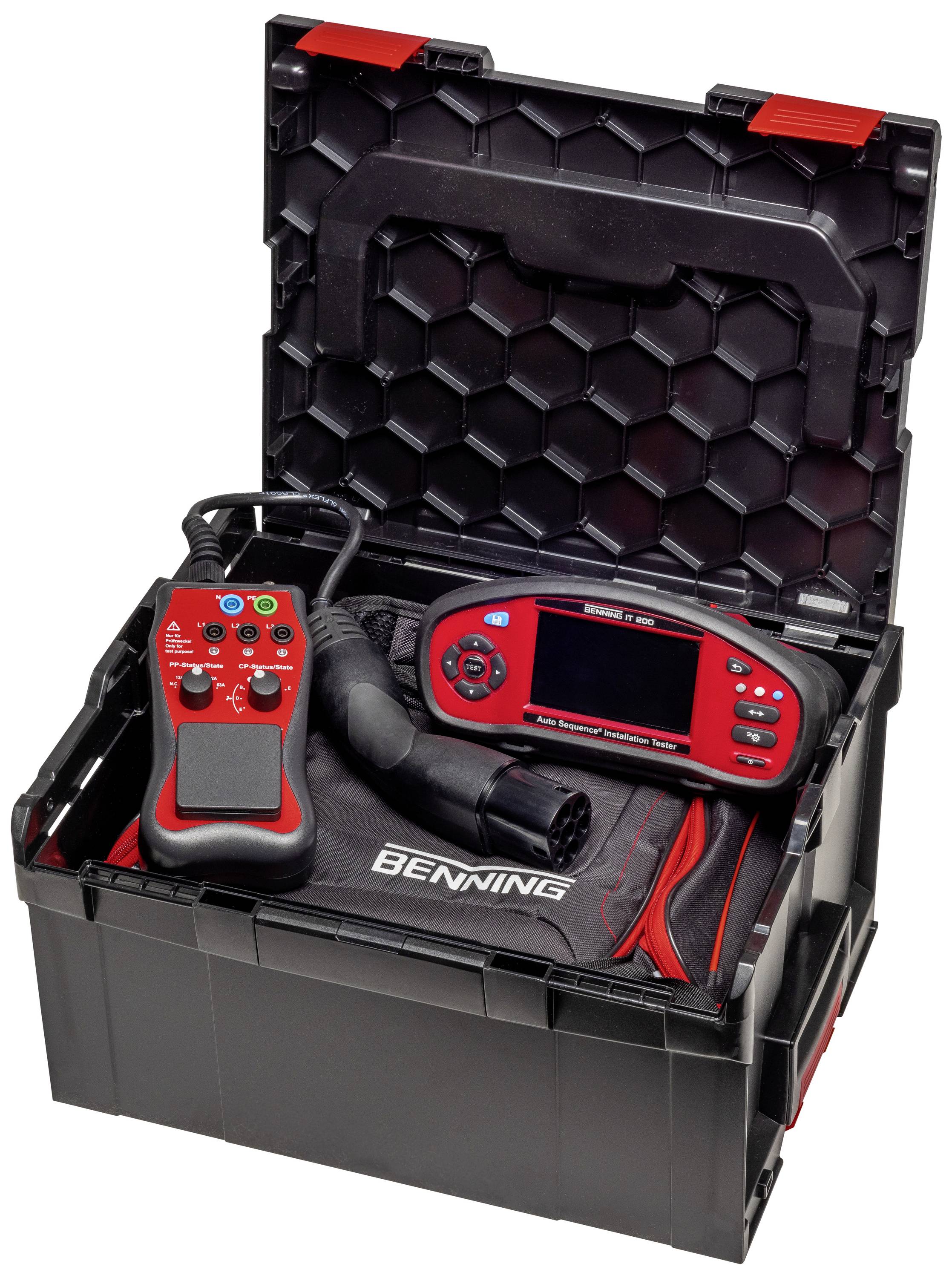

BENNING SET za testiranje stacionarnih sustava i zidnih kutija idealan je za modernog električara. Kombinacija omogućuje testiranje električnih sustava i stanica za punjenje električnih vozila (wallboxes) u skladu sa standardima. Pohranjeni u praktičnom L-Boxx®-u, vaši su uređaji sigurno zapakirani.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- IT 200 instalacijski tester (044106)
- Upravljanje putem 4,3" zaslona u boji osjetljivog na dodir i tipki
- Individualni testovi i unaprijed programirana Auto-Sequence® mjerenja
- Automatski testovi pritiskom na gumb (Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT)
- Upravitelj naloga za upravljanje ispitnim nalozima, stvaranje složenih struktura sustava uključujući planirana mjerenja
- Velika memorija izmjerenih vrijednosti na SD kartici od 8 GB
- Commander ispitni utikač za utičnicu sa zaštitnim kontaktom s dobrim/lošim zaslonom
- Priključak za barcode skener za identifikaciju mjernog mjesta
- Mrežni monitor napona za nadzor ispitnih spojeva
- Besplatna ažuriranja firmvera
- snažna Li-ion baterija od 4400 mAh
- Funkcija punjenja baterije integrirana u uređaj
- Softver za protokol BENNING PC-Win IT 130-200
- Stvaranje i prijenos opsežnih struktura sustava na BENNING IT 200 za učinkovito početno i ponovljeno testiranje

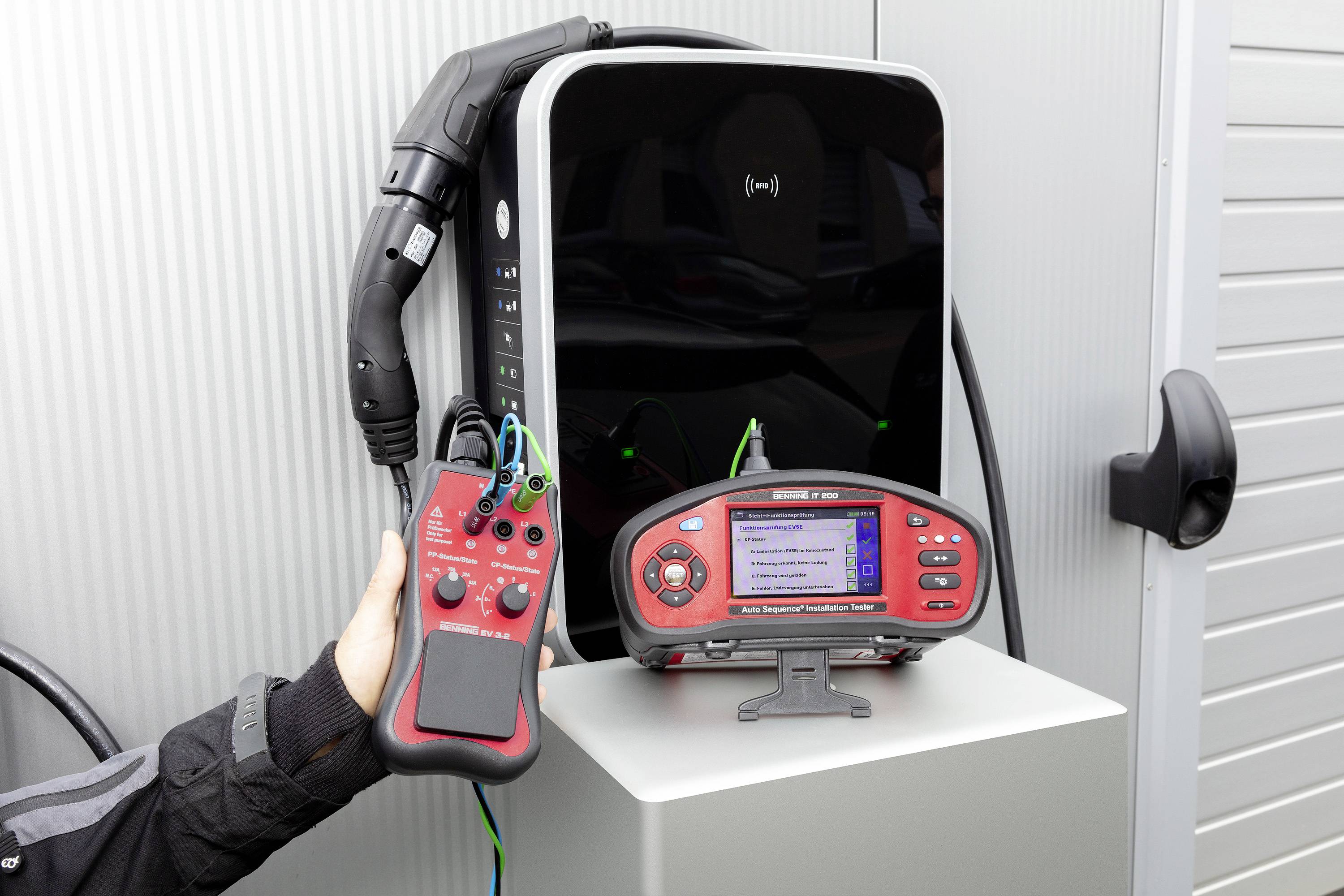

- Preuzimanje i bilježenje mjerenja za električne sustave i e-punionice (wallboxes)
- podržava uvoz podataka i postojeću funkcionalnost BENNING IT 130
- Funkcija izvoza testnih podataka
- Moguće više instalacija bez dodatnih troškova
- besplatna ažuriranja softvera
- Napon dodira
- TRUE RMS napon
- PE otpornik pod mrežnim naponom (3-žična metoda)
- RCD standardno i odgođeno (S) ispitivanje prekidača (Tip AC, A, F, B, B+, EV RCD/ EV RCM (RDC-DD), MI RCD i PRCD), AUTO Test, vrijeme okidanja, struja okidanja (rampa)
Isporuka uključuje
- BENNING PV-Win IT 130-200 softver protokola putem veze za preuzimanje i potvrde o kalibraciji
- BENNING IT 200 instalacijski tester (044106)

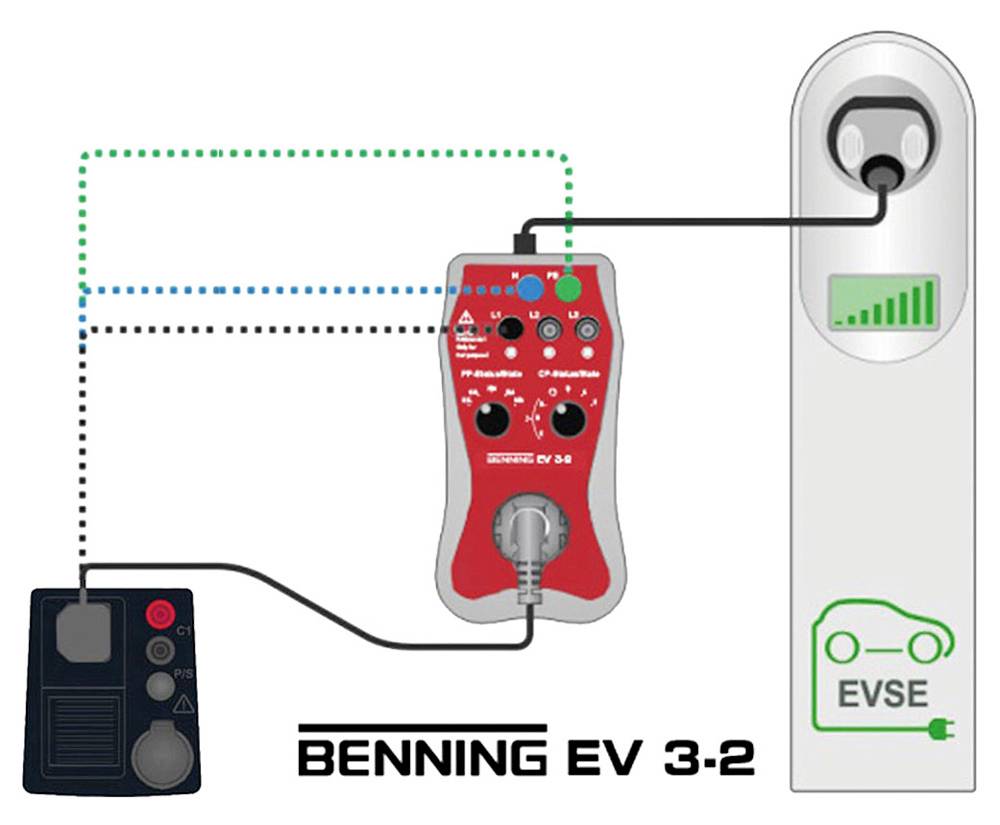

- BENNING EV 3-2 ispitni adapter (044169)
- BENNING L-Boxx® 238 (10236016)
Napomene
Testiranje prema:
DIN VDE 0100-600
DIN VDE 0105-100
DIN EN 61851-1 / VDE 0122-1
