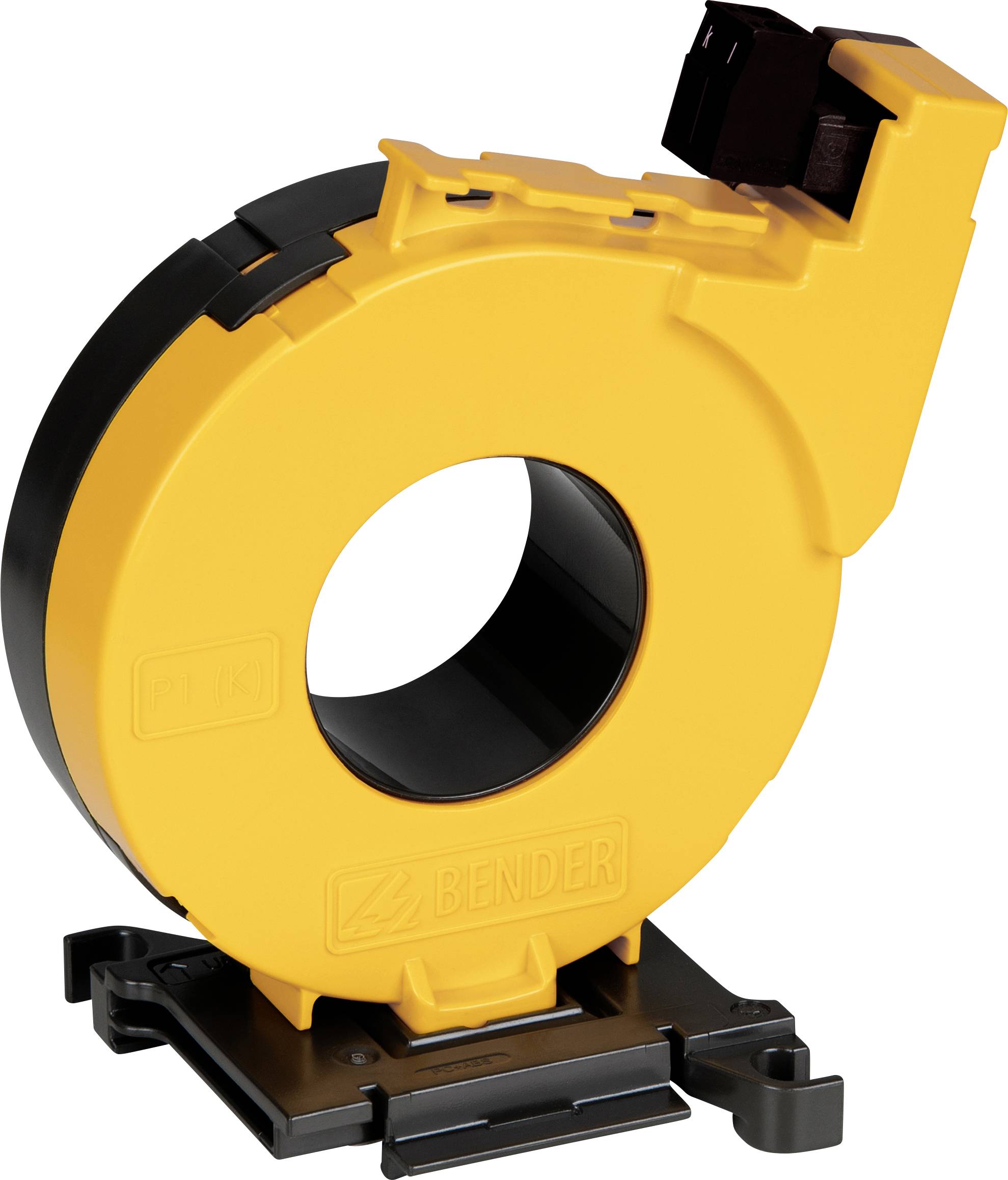

Bender CTAC35 B98110007 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (154,99 € / komad)
154,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bender CTAC35 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.
- Ø provoda vodiča 35 mm
Tehnički podaci
- Nazivni napon: 800 V
- Kategorija prenapona: III
- Nazivni udarni napon / stupanj zagađenja: 8 kV / 3
- Krug mjernog transformatora struje CTAC ...
- Primarna nazivna diferencijalna struja: 10 A.
- Sekundarna nazivna zaostala struja: 0,0167 A
- Nazivni omjer Kn: 10 / 0,0167 A
- Nazivno opterećenje: max 180 Ω
- Nazivna snaga: 0,05 VA
- Nazivna toplinska zaostala struja Icth: 30 A
- Nazivna toplinska kratkotrajna struja Ith: 60 x Icth = 2,4 kA / 1 s
- Nazivna vršna struja Idyn: 2,5 x Ith = 6,0 kA / 40 ms
- Nazivna struja I
- CTAC35 pri IΔn ≥ 30 mA 80 A
- CTAC35 pri IΔn ≥ 300 mA 125 A
- Priključak tipa MSTB 2.5 / 2-ST-5.08
- Proizvođač Phoenix Contact
- Vijačni priključci tipa povezivanja
- Radna temperatura -25… + 70 ° C
- Stupanj zaštite, ugrađene komponente (DIN EN 60529) IP40
- Stezaljke klase zaštite (DIN EN 60529) IP20
- Klasa zapaljivosti UL94 V-0
- Vrsta proizvoda
mjerni transformator
- Primarna struja
125 A
- Ø provoda vodiča
35 mm
- Tip
CTAC35
- dim.
(D x Š x V) 61 x 94 x 100 mm
- Širina
94 mm
- Visina
100 mm
- Dužina
61 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2372856 Bender CTAC35 B98110007 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2372856 Bender CTAC35 B98110007 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.
Opis
Mjerni strujni transformatori serije CTAC visoko su osjetljivi mjerni strujni transformatori koji pretvaraju izmjenične struje u vezi s uređajima za nadzor i procjenu zaostale struje serije RCM ili RCMS u mjerljivi signal za mjerenje.
Također su prikladni za uporabu u objektima za izolacijske greške za IT sustave (EDS). Koriste se za snimanje ispitne struje koju generira PGH ili ISOMETER® iso685 ispitni generator struje. U vezi s mjestima izolacijskih grešaka serije EDS, ispitna se struja pretvara u mjerljivi signal koji se može ocijeniti.
Spajanje na odgovarajuće uređaje vrši se dvožičnim kabelom.
Ovaj tekst je strojno preveden.
Također su prikladni za uporabu u objektima za izolacijske greške za IT sustave (EDS). Koriste se za snimanje ispitne struje koju generira PGH ili ISOMETER® iso685 ispitni generator struje. U vezi s mjestima izolacijskih grešaka serije EDS, ispitna se struja pretvara u mjerljivi signal koji se može ocijeniti.
Spajanje na odgovarajuće uređaje vrši se dvožičnim kabelom.
