Name: Bals Elektrotechnik CEE razvodnik 89096 89096
Brand: Bals Elektrotechnik
SKU: 3146687
Availability: BackOrder

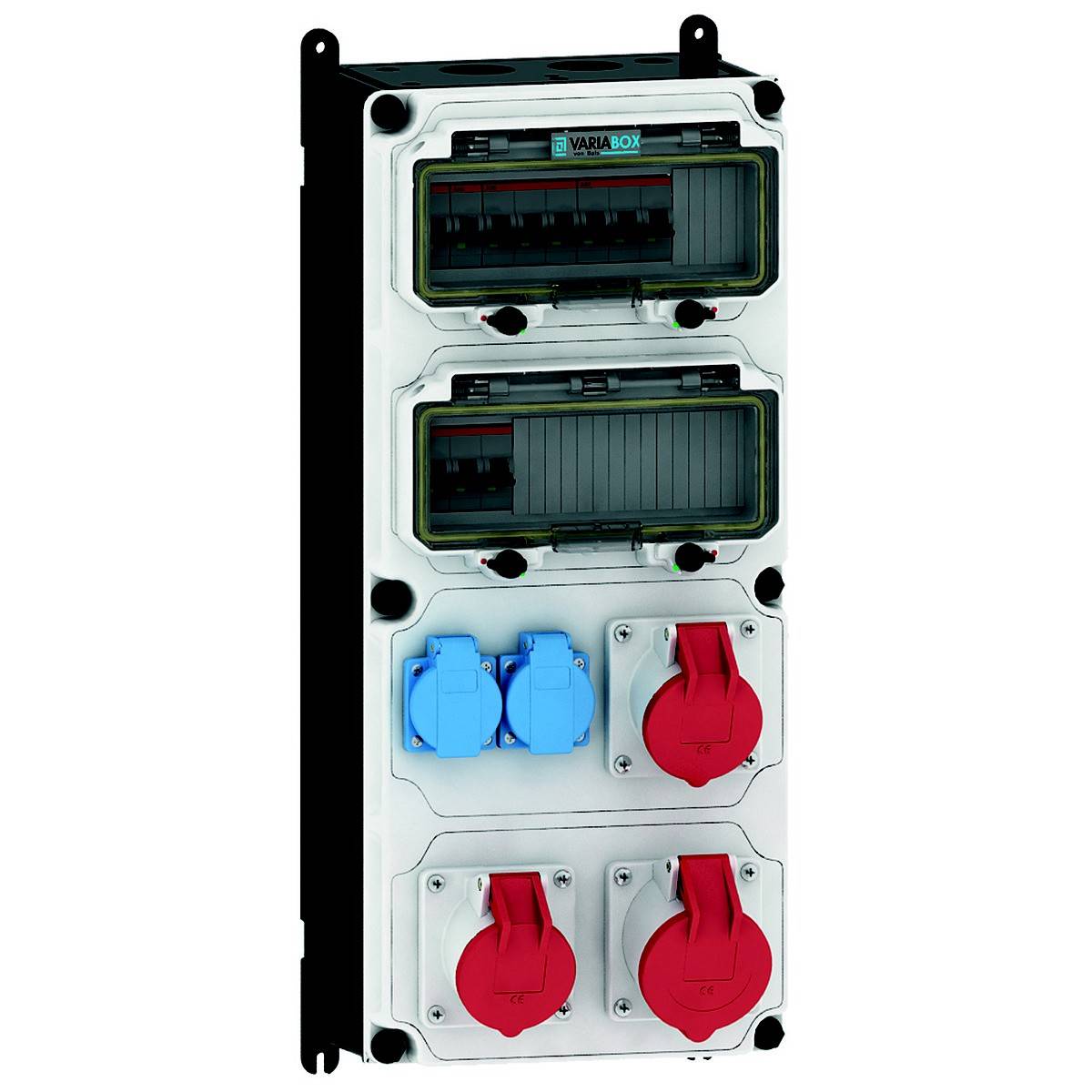

Razvodna kutija s različitim utičnicama i poklopljenim prekidačima. Na vrhu se nalazi oznaka 'VARIABOX'.

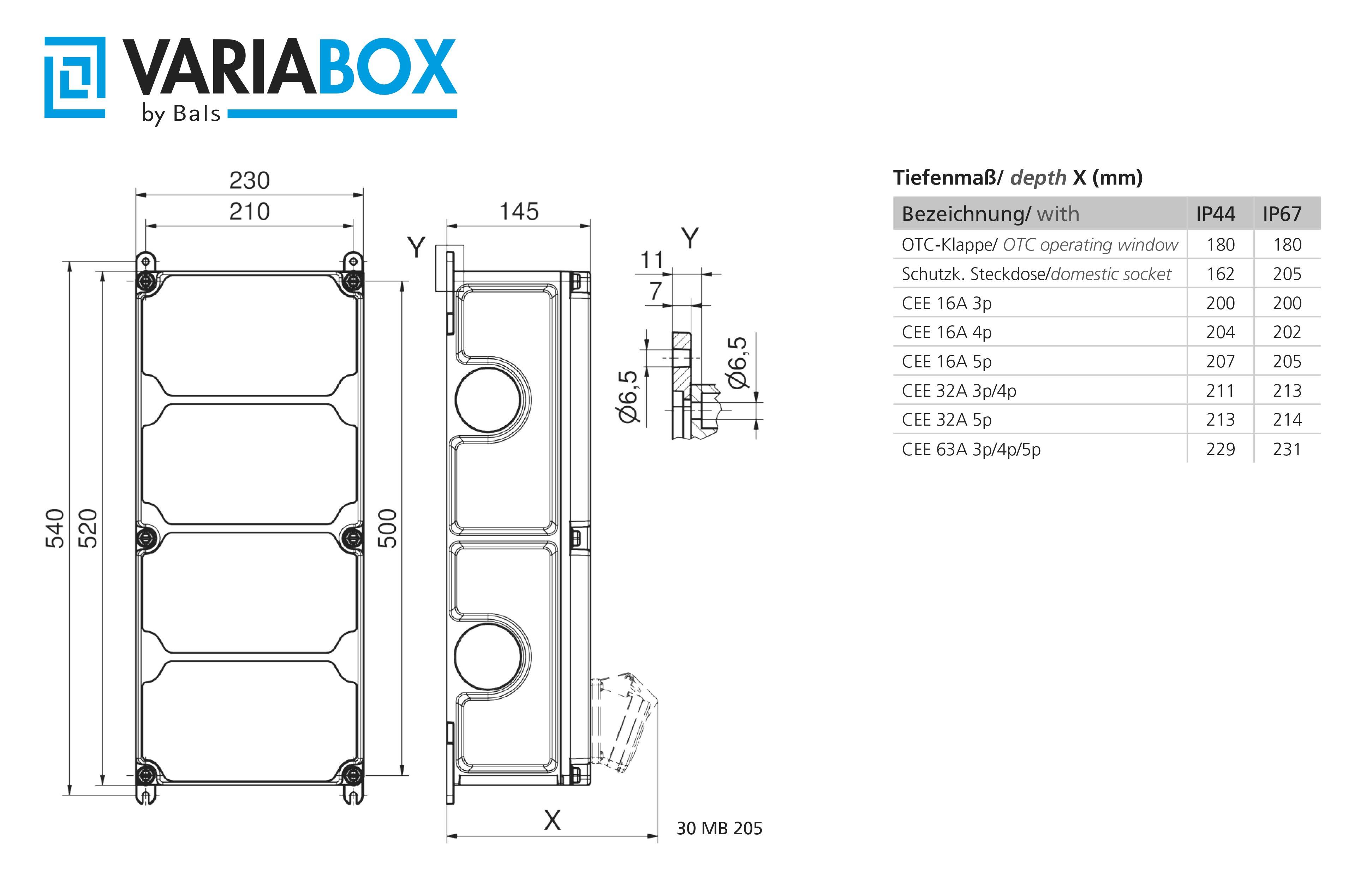

Tehnički nacrt VARIABOX-a: prikazuje dimenzije 540x230x145 mm, tri CEE utičnice, IP44/IP67: zaštita od prašine/vode.

Velika bijela razvodna letva s različitim crvenim i plavim utičnicama i dvije prozirne poklopce na vrhu.

1/3

Bals Elektrotechnik

Tehnički list (PDF)

Dostava pon,30.11.

Broj

kom. - zaliha Njemačka

Ukupno (969,00 € / komad)

969,00 €

uklj. PDV

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

CEE utičnica - 16 A: 2x16A5p400V
CEE utičnica - 32 A: 1x32A5p400V
CEE utičnica - 63 A: bez
CEE utičnica - 125A: bez
Broj SCHUKO utičnica: 2
Zaštita: LS prekidač
FI prekidač: bez
Broj prekidača: 5
Materijal kućišta: plastika
Napajanje/opcija povezivanja: 2 linije (prstenasta linija/za prolaz kroz petlju)
Promjer ulaza kabela: M40
Vrsta priključka za napajanje: ostalo
Dužina kabela: 0 m
Rukovanje: montaža na zid
Klasa zaštite (IP): IP44
Vojna verzija: br
Boja siva
Visina: 520 mm
Širina: 230 mm
Dubina: 145 mm

Vrsta proizvoda: CEE razvodnik

Broj CEE spojnica: 3

Priključak B: ženski konektor CEE 32 A 5-polni
ženski konektor CEE 16 A 5-polni
sigurnosna sklopka

Broj sigurnostnih utičnica: 2

Nazivni izlazni napon: 400 V

: IP44

Boja: siva

dim.: (D x Š x V) 520 x 230.00 x 520.00 mm

Dužina: 520 mm

Širina: 230.00 mm

Visina: 520.00 mm

Ulazi (CEE razdjelnik): vijčane stezaljke

Izlazi (CEE razdjelnik): CEE-sklopka 32 A 5-polna
CEE-sklopka 16 A 5-polna

Sadržaj: 1 St.

Broj polova: 5

Dubina: 145.00 mm

Materijal: plastika

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3146687 Bals Elektrotechnik CEE razvodnik 89096 89096

Upute za rad i sigurnost

Upute za rad i sigurnost 3146687 Bals Elektrotechnik CEE razvodnik 89096 89096

Opis

VARIABOX - XL
Norma: DIN EN 61439
Vrsta zaštite: IP44
Kućište:
visokokvalitetno plastično kućište otporno na udarce (PBT)
Mogućnost brtvljenja, s vanjskim i unutarnjim pričvršćivanjem
Gornji dio ravan i na bočnim stranama spojen
Osigurač montiran na montažnu šinu koja se izvlači
Vijci za pričvršćivanje poklopca, elementi za pričvršćivanje
smješten ispod prozirnog operacijskog poklopca
s user-friendly OTC mehanikom
(zatvaranje jednim dodirom)
Boja uređaja: donji dio kućišta crni sličan RAL 9017, gornji dio kućišta sivi RAL 7035
Visina uređaja: 520 mm, širina uređaja: 230 mm, dubina uređaja: 145 mm
RDF faktor: 0,76
InA: 63
Oprema:
2 x utičnica sa zaštitnim kontaktom 16A 230V IP54 plava
2 x CEE utičnica 16A 400V 5p 6h IP44 nagnuta
1 x CEE utičnica 32A 400V 5p 6h IP44 nagnuta
Zaštita/zaštitna mjera:
2 x C-automatski 16A 1p
2 x C-automatski 16A 3p
1 x C-automatski 32A 3p
Opcija ulaza kabela/priključka:
1 x M12, 1 x M20, 2 x M40 na vrhu
1 x M12, 1 x M20, 2 x M40 ispod
1 x metar stezaljke 5x25 mm² / tip: C (kabel vodiča)
Dodatne informacije:
Ožičen spreman za spajanje.
Ožičenje prema shemi strujnog kruga S89096
