Name: Bals Elektrotechnik CEE razvodnik 89093 89093
Brand: Bals Elektrotechnik
SKU: 3146667
Availability: BackOrder

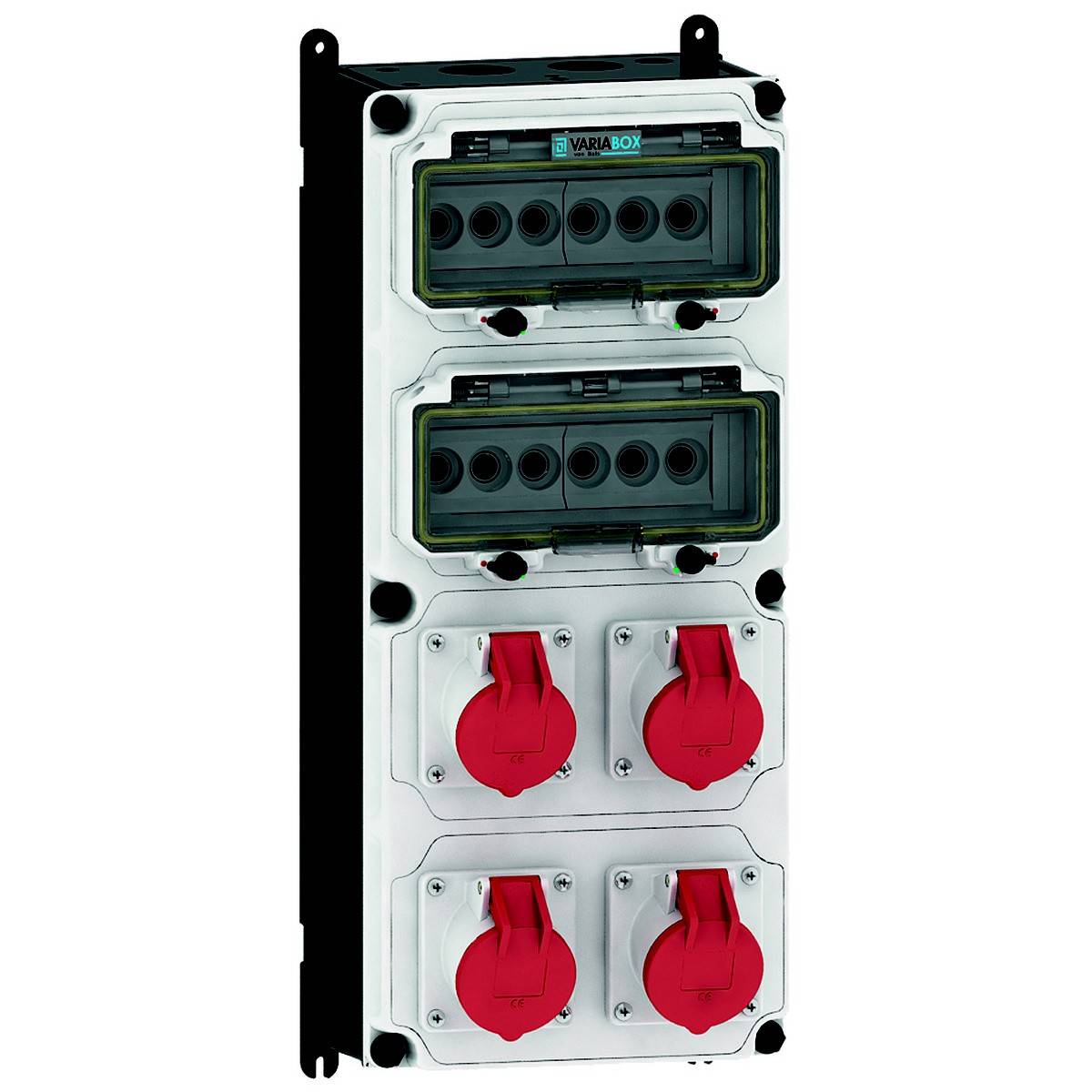

Električni razvodni ormar s više utičnica i prekidača, pogodan za industrijske primjene.

Industrijska upravljačka ploča s tri reda: gore nosači osigurača, dolje četiri crvena utikača. Koristi se u električnim instalacijama.

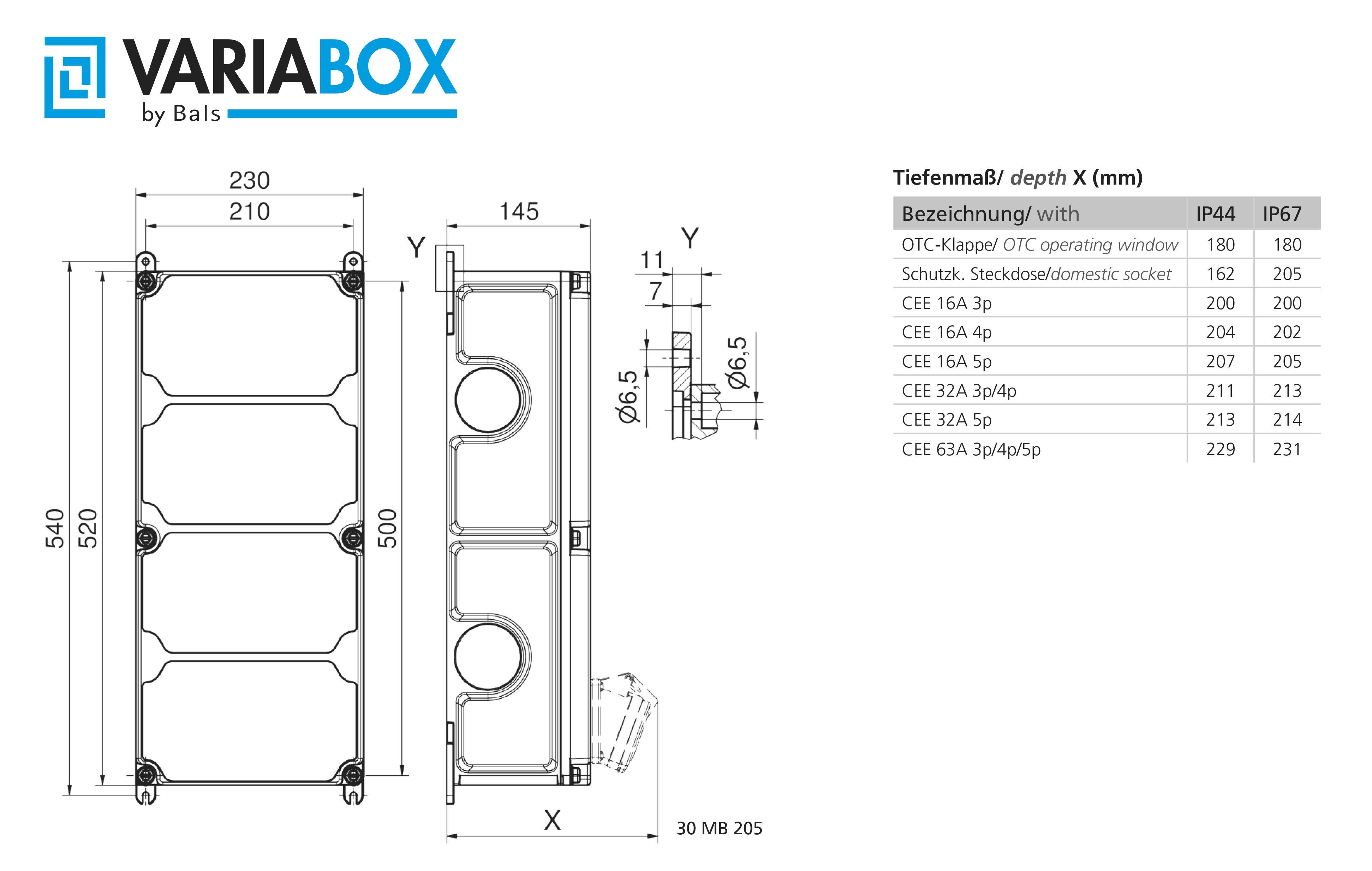

Tehnički nacrt VARIABOX kućišta s dimenzijama i tablicom za mjere dubine i IP zaštitne vrste za različite CEE priključke.

1/3

Bals Elektrotechnik

Tehnički list (PDF)

Dostava pon,30.11.

Broj

kom. - zaliha Njemačka

Ukupno (925,00 € / komad)

925,00 €

uklj. PDV

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

CEE utičnica - 16 A: 4x16A5p400V
CEE utičnica - 32 A: bez
CEE utičnica - 63 A: bez
CEE utičnica - 125A: bez
Osigurač: D0 osigurač
FI prekidač: bez
Broj prekidača: 4
Materijal kućišta: plastika
Napajanje/opcija povezivanja: 2 linije (prstenasta linija/za prolaz kroz petlju)
Promjer ulaza kabela: M40
Vrsta priključka za napajanje: ostalo
Dužina kabela: 0 m
Rukovanje: montaža na zid
Klasa zaštite (IP): IP44
Vojna verzija: br
Boja siva
Visina: 520 mm
Širina: 230 mm
Dubina: 145 mm

Vrsta proizvoda: CEE razvodnik

Broj CEE spojnica: 4

Nazivni izlazni napon: 400 V

: IP44

Boja: siva

dim.: (Š x V x D) 230.00 x 520.00 x 145.00 mm

Širina: 230.00 mm

Visina: 520.00 mm

Ulazi (CEE razdjelnik): vijčane stezaljke

Izlazi (CEE razdjelnik): CEE-sklopka 16 A 5-polna

Sadržaj: 1 St.

Broj polova: 5

Dubina: 145.00 mm

Materijal: plastika

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3146667 Bals Elektrotechnik CEE razvodnik 89093 89093

Upute za rad i sigurnost

Upute za rad i sigurnost 3146667 Bals Elektrotechnik CEE razvodnik 89093 89093

Opis

VARIABOX - XL
Norma: DIN EN 61439-2
Vrsta zaštite: IP44
Kućište:
visokokvalitetno plastično kućište otporno na udarce (PBT)
Mogućnost brtvljenja, s vanjskim i unutarnjim pričvršćivanjem
Gornji dio ravan i na bočnim stranama spojen
Vijci za pričvršćivanje poklopca, elementi za pričvršćivanje
smješten ispod prozirnog operacijskog poklopca
s jednostavnom OTC mehanikom (zatvaranje jednim dodirom)
Boja uređaja: donji dio kućišta crni sličan RAL 9017, gornji dio kućišta sivi RAL 7035
Visina uređaja: 520 mm, širina uređaja: 230 mm, dubina uređaja: 145 mm
RDF faktor: 1
InA: 63
Oprema:
4 x CEE utičnica 16A 400V 5p 6h IP 44 nagnuta
Zaštita/zaštitna mjera:
4 x D01 3 str
montiran na montažnu šinu koja se izvlači
Opcija ulaza kabela/priključka:
1 x M12, 1 x M20, 2 x M40 iznad
1 x M12, 1 x M20, 2 x M40 ispod
Dodatne informacije:
Ožičen spreman za spajanje na terminalni blok brojila
5x25 mm² / Tip: C (prikladno za vodiče)
Struktura prema Z-br. Z120238
CEE utičnice s Quick-Connectom bez vijaka, bez održavanja
Tehnologija spajanja
