Name: Bals Elektrotechnik 24320 24320 CEE utikač za površinsku montažu 63.0 A 5-polni 500 V 1 St.
Brand: Bals Elektrotechnik
SKU: 3145106
Availability: BackOrder

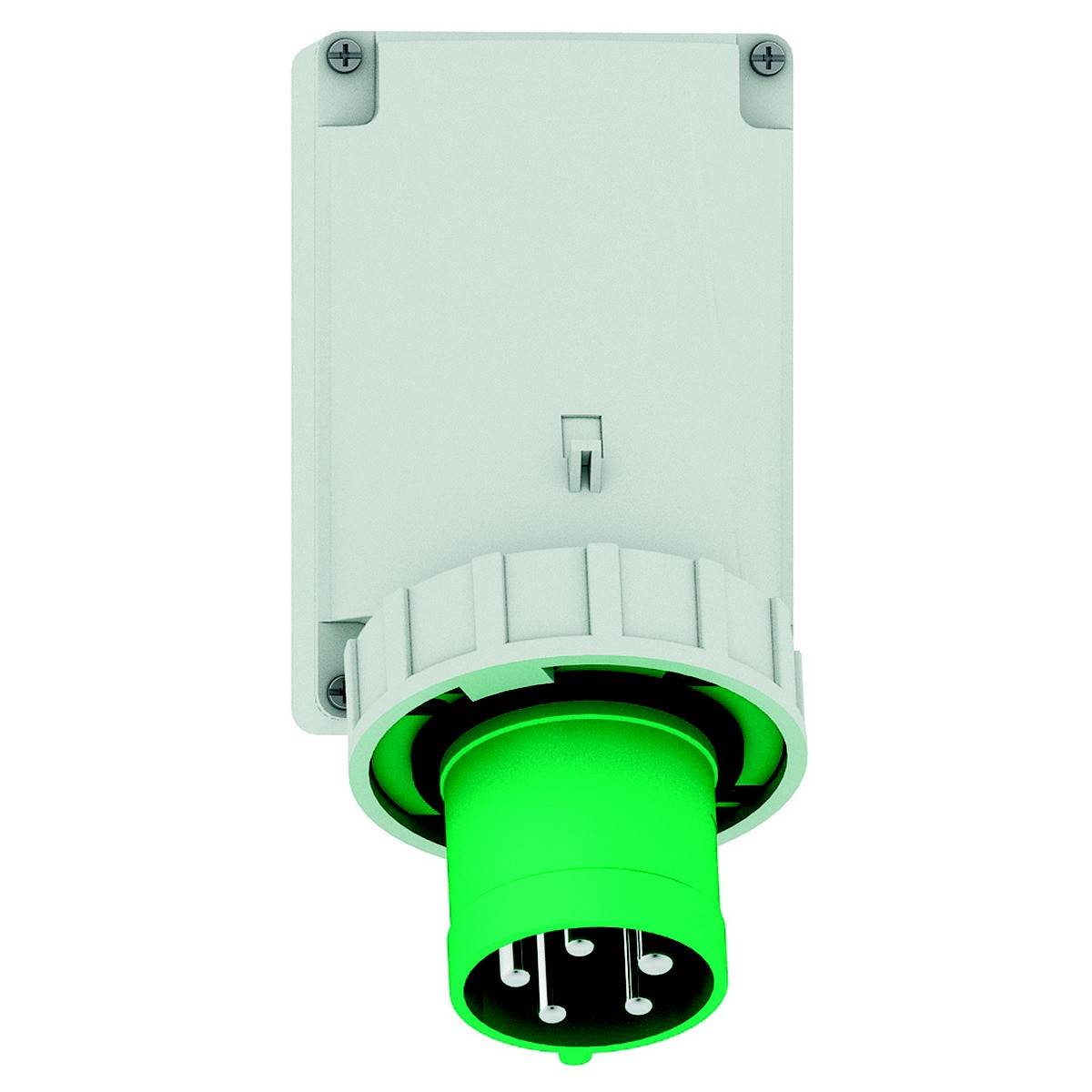

Industrijska utičnica sa zelenim utikačem, montirana na sivoj zidnoj ploči. Ima pet metalnih kontakata za električnu povezivost.

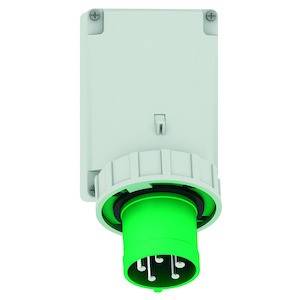

Bijela utičnica s zelenim utikačem, montirana na zidu, prikazuje višestruke kontakte sprijeda.

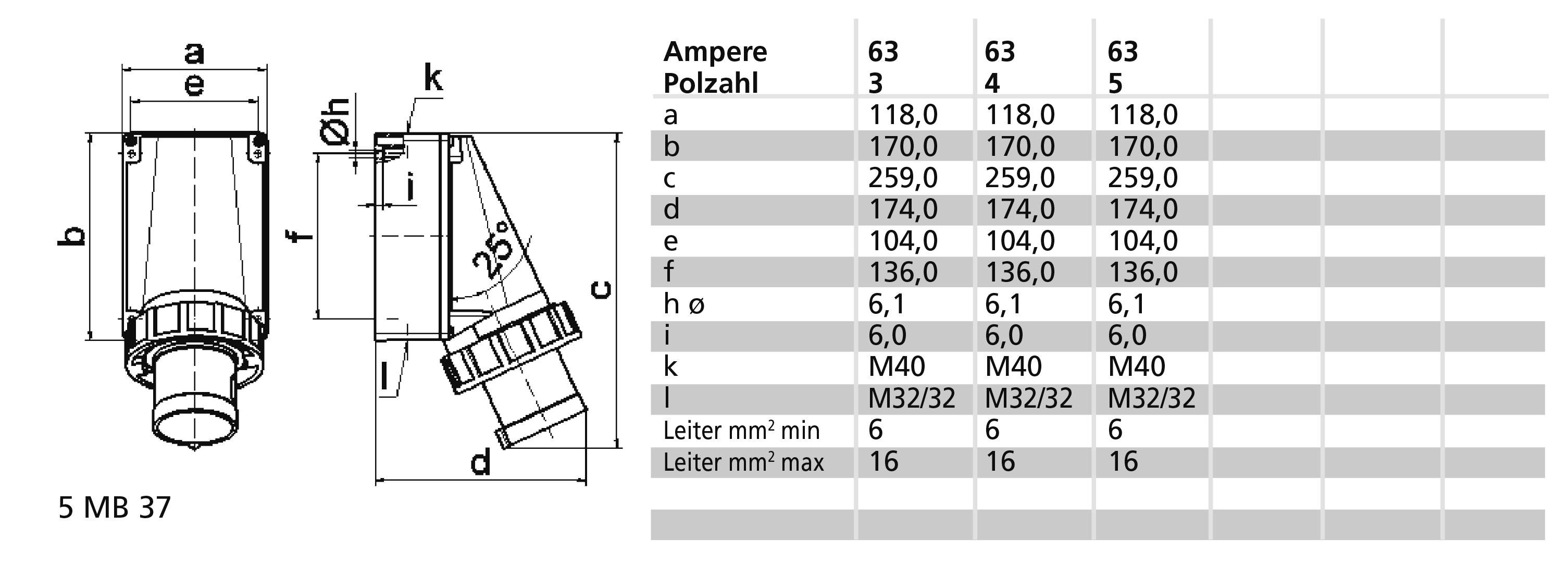

Tehnički nacrt i tablica konektora. Nacrt prikazuje dimenzije. Tablica navodi mjere (a-l) za različite amperaže (63, 3-5 polni).

1/3

Bals Elektrotechnik

Tehnički list (PDF)

Dostava čet,03.12.

Broj

kom. - zaliha Njemačka

Ukupno (485,00 € / komad)

485,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

IEC struja: 63A
Napon prema EN 60309-2: 50-500 V (100-300 Hz) zelena
Broj polova: 5
Podešavanje vremena: 10 h
Identifikacijska boja: zelena
RAL broj: 6002
Klasa zaštite (IP): IP67
Tehnika spajanja: vijčana stezaljka
Dizajn: ostalo
Fazni pretvarač: br
Smjer umetanja: pod kutom
Materijal: plastika
Kontaktni materijal: CuZn
Površinska obrada kontakata: poniklano
Vojna verzija: br

Vrsta proizvoda: CEE utikač za površinsku montažu

Nazivni napon: 500 V

Nazivna struja: 63.0 A

Nazivna struja - zaokružena: 63 A

Priključak A: vijčana spojka

Izvedba: pod uglom

: IP67

Boja: zelena

Sadržaj: 1 St.

Broj polova: 5

Priključak: vijčana stezaljka

Material (detalji): Plastika

Radni napon: 500 V

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3145106 Bals Elektrotechnik 24320 24320 CEE utikač za površinsku montažu 63.0 A 5-polni 500 V 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3145106 Bals Elektrotechnik 24320 24320 CEE utikač za površinsku montažu 63.0 A 5-polni 500 V 1 St.

Opis

Utikač zidnog uređaja
63A 5p (3P+N+PE)> 50V zelena 100-300Hz (> 50V~) 10h IP67
Frekvencija: 100 do i uključujući 300Hz
Tehnički kod boje: zelena RAL 6002
Veličina kućišta: 170x118 mm (VxŠ)
Nosač kontakata/kontakti: nosač kontakata izrađen je od poliamida, kontakti su od poniklanog mesinga
Maksimalni presjek vodiča: 16,0 mm²
Materijal kućišta: polikarbonat
Tehnika spajanja: s vijčanim priključkom
Kabelski ulaz: 1xM40 gore, 2xM32 dolje
Boja uređaja: bajonet prsten sivi RAL 7035, donji dio kućišta sivi RAL 7035, gornji dio kućišta sivi RAL 7035, ovratnik zeleni RAL 6002
Visina uređaja: 259 mm, širina uređaja: 118 mm, dubina uređaja: 174 mm
Ostale tehničke značajke: Kabelski ulaz je otvoren jednom na vrhu i zatvoren dva puta na donjem dijelu kućišta koji se može zakrenuti za 180°
