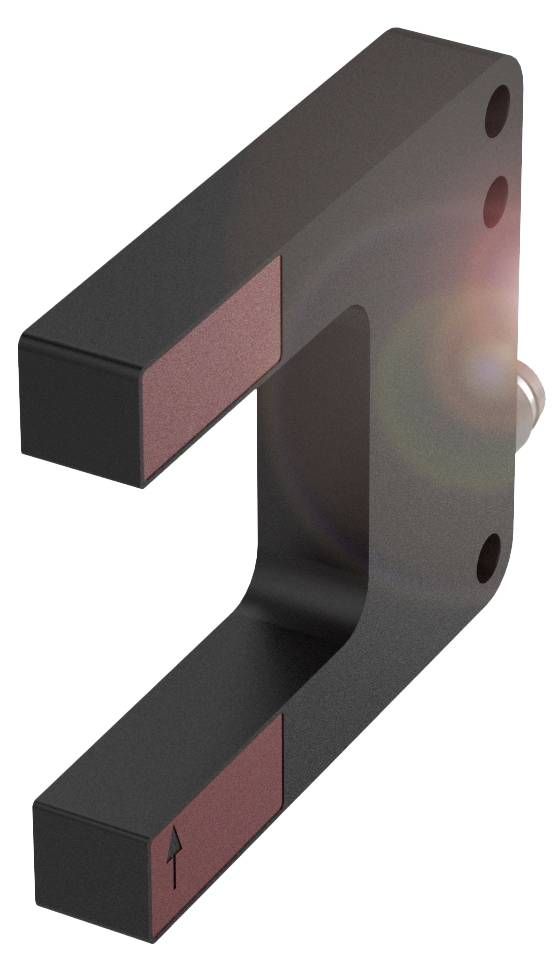

BALLUFF viljuškasta svjetlosna pregrada BGL001E BGL001E otkrivanje transparentnih objekata 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
viljuškasta svjetlosna pregrada
Funkcije
otkrivanje transparentnih objekata
Pogonski napon maks.
30.0 V
Priključak
M8, 3-polni
Tehnički list (PDF)
Broj
Ukupno (265,00 € / komad)
265,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF viljuškasta svjetlosna pregrada BGL001E BGL001E otkrivanje transparentnih objekata 10.0 - 30.0 V 1 St.
- Dimenzije: 10 x 50 x 68 mm
- Serija: A
- Sučelje: NPN normalno otvoreno/zatvoreno (NO/NC)
- Princip rada: Vilicasta svjetlosna barijera
- Širina vilice: 30 mm
Tehnički podaci
- Glavne značajke: Dimenzije: 10 x 50 x 68 mm
- Aktivna površina, materijal: staklo
- Priključak: Konektor, M8x1 konektor, 3-pinski
- Serija: A
- Radni napon Ub: 10...30 VDC
- Princip rada: Vilicasta svjetlosna barijera
- Optički princip rada: Jednosmjerna svjetlosna barijera
- Širina vilice: 30 mm
- Materijal kućišta: cink, tlačno lijevani, obojeni
- Vrsta svjetla: microSPOT LED crveno svjetlo
- Veličina svjetlosne točke: Ø 1,0 mm svjetlosni izlaz
- Sučelje: NPN normalno otvoreno/zatvoreno (NO/NC)
- Karakteristika snopa: divergentna
- Dodatne značajke:
- Princip rada: Vilicasta svjetlosna barijera
- Dimenzije: 10 x 50 x 68 mm
- Pričvršćivanje: vijak M4
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 200 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 200 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maks. kapacitet opterećenja pri Ue: 0,5 µF
- Preostala struja lr maks.: 50 µA
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 5000 Hz
- Priključak: Konektor, M8x1 utikač, 3-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- MTTF (40 °C): 316 a
- Aktivna površina, materijal: staklo
- Preklopni izlaz: NPN normalno otvoren/zatvoren (NO/NC)
- Materijal kućišta: cink, tlačno lijevani, obojeni
- EN 60068-2-27, Udar: polusinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
- Zaštita: IP67
- Temperatura okoline: -10...60 °C
- Mogućnosti podešavanja: Prebacivanje svjetla/tame | Osjetljivost
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: lakirano
- Serija: A
- Oblik: Vilica | Ravni spoj
- Prikaz: Izlazna funkcija - žuta LED
- Podešivač: potenciometar 270° (2x)
- Kašnjenje isključivanja toff max.: 0,1 ms
- Kašnjenje uključivanja ton maks.: 0,1 ms
- Struja bez opterećenja Io maks. pri Ue: 35 mA
- Pad napona Ud maks. pri Ie: 2,5 V
- Maksimalno ambijentalno svjetlo: 5000 luksa
- Optički princip rada: Jednosmjerna svjetlosna barijera
- Vrsta svjetla: microSPOT LED crveno svjetlo
- Veličina svjetlosne točke: Ø 1,0 mm svjetlosni izlaz
- Funkcija optičkog preklapanja: prebacivanje tamno/svjetlo
- Karakteristika snopa: divergentna
- Valna duljina: 640 nm
- Histereza H maks.: 0,07 mm
- Ponovljivost bočno maks.: 20 µm
- Širina vilice: 30 mm
- Najmanji dio obično: 0,2 mm
- Vrsta ambalaže
Piece
- Vrsta proizvoda
viljuškasta svjetlosna pregrada
- Tip
BGL001E
- Funkcije
otkrivanje transparentnih objekata
- Radni napon
24
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Vrsta kontakta
1 otvarač
1 zatvarač
- Izlazi
NPN
- Frekvencija prebacivanja
5000 Hz
- Priključak
M8, 3-polni
- Materijal kućišta
cink
- Svojstvo materijala
tlačni lijev
- Tip odašiljača
LED crveni
- Valna duljina
640 nm
30 m
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
60 °C
- Dužina
68.00 mm
- Širina
10.00 mm
- Visina
50.00 mm
- Dubina
68 m
- dim.
(D x Š x V) 68.00 x 10.00 x 50.00 mm
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3417501 BALLUFF viljuškasta svjetlosna pregrada BGL001E BGL001E otkrivanje transparentnih objekata 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3417501 BALLUFF viljuškasta svjetlosna pregrada BGL001E BGL001E otkrivanje transparentnih objekata 1 St.
Opis
Naše viličaste svjetlosne barijere s odašiljačem i prijemnikom u jednom kućištu su već podešene. To smanjuje vaš trud, štedi dragocjeno vrijeme tijekom puštanja u rad i podržava pouzdan proces. Što se tiče točnosti, Balluffove viličaste svjetlosne barijere su neusporedive. Naš sveobuhvatni portfolio nudi pouzdana rješenja. Također za posebne primjene kao što su detekcija prozirnosti, detekcija vode i kontrola rubova platna. Serija = A, Dimenzije = 10 x 50 x 68 mm, Širina vilice = 30 mm, Sučelje = NPN normalno otvoreno/zatvoreno (NO/NC), Princip rada = Vilicasta svjetlosna barijera, Optički princip rada = Jednosmjerna svjetlosna barijera, Karakteristika snopa = Divergentno, Vrsta svjetla = MicroSPOT LED crveno svjetlo, Veličina svjetlosne točke = Ø 1,0 mm emisije svjetlosti, Priključak = Utični konektor, M8x1 konektor, 3-pinski, Materijal kućišta = Cink, tlačno lijevani, Osjetna površina, Materijal = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = cULusCEEACWEEE
