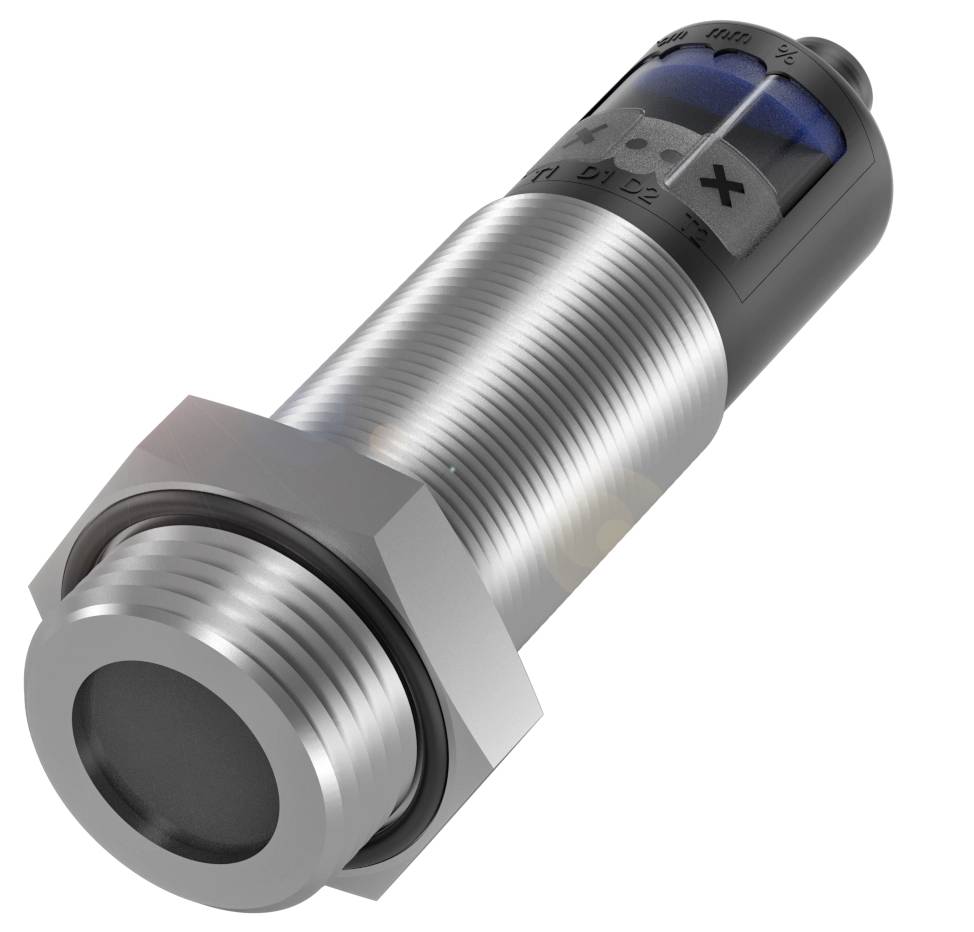

BALLUFF ultrazvučni senzor ultrazvuk PNP BUS005Y
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ultrazvučni senzor
Pogonski napon maks.
30 V
Izlazi
PNP
Preklopna razdalja (maks.)
350 mm
Izvedba
ultrazvuk
Tehnički list (PDF)
Broj
Ukupno (905,00 € / komad)
905,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF ultrazvučni senzor PNP BUS005Y
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: Ø 47 mm
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Procesni priključak: G 1"
- Analogni izlaz: Analogni, naponski/analogni, strujni 0…10 V/4…20 mA
Više informacija
Tehnički podaci
- Glavne značajke: Aktivna površina, materijal: PTFE
- Analogni izlaz: Analogni, naponski/analogni, strujni 0…10 V/4…20 mA
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: Ø 47 mm
- Radni napon Ub: 9...30 VDC
- Maksimalni otpor na tlak: 6 bara
- Materijal kućišta: nehrđajući čelik (1.4571)
- PBT, TPU
- Procesni priključak: G 1"
- Raspon: 85...1500 mm
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Frekvencija prebacivanja: 9 Hz
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Ponovljivost: ± 0,15 % FS
- Dodatne značajke:
- Nazivni radni napon Ue DC: 24 V
- Radni napon Ub: 9...30 VDC
- Frekvencija prebacivanja: 9 Hz
- Priključak: M12x1 konektor, 5-pinski
- Zaštita od kratkog spoja: da
- Nazivna udaljenost preklapanja Sn: 350 mm
- Izlazna struja maks. 200 mA
- Prikaz: Vrijednost udaljenosti - segmentni prikaz
- Histereza H maks.: 5 mm
- Primjena: Mjerenje udaljenosti
- Mjerni raspon: 85...1500 mm
- Ulazna funkcija: signal sinkronizacije
- Potrošnja struje: maks. 80 mA
- Sinkronizacija: interna, maks. 10 senzora
- Ultrazvučna frekvencija: 320 kHz
- Rezolucija: ≤ 0,025 mm
- Ponovljivost: ± 0,15 % FS
- Otpor opterećenja RL maks. (analogni I): 500 ohma na UB> 20 V|100 Ohm na UB< 20 V
- Otpor opterećenja RL min. (analogni U): 100 kOhm na UB> 15 V
- Raspon detekcije/mjernog raspona zaštićenog obrnutim polaritetom: da
- Vrsta proizvoda
ultrazvučni senzor
- Tip
BUS005Y
- min. pogonski napon
9 V
- Pogonski napon maks.
30 V
- Pogonski napon
9 - 30 V
- Izlazi
PNP
- Preklopna razdalja (maks.)
350 mm
- Frekvencija prebacivanja
9 Hz
- Izvedba
ultrazvuk
- Određene značajke
otporan na kiseline
- Priključak
utikač M12, 5-polni
- Svojstvo materijala
nehrđajući
- Materijal kućišta
nehrđajući čelik
- Vrsta kontakta
1 PNP
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dužina
114.5 mm
- Promjer
47 m
- dim.
(Ø x D) 47 m x 114.5 mm
- Opteretivost struje po utoru
200 mA
- Nazivni napon
30 V
- Radni napon
24
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416359 BALLUFF ultrazvučni senzor ultrazvuk PNP BUS005Y
Upute za rad i sigurnost
Upute za rad i sigurnost 3416359 BALLUFF ultrazvučni senzor ultrazvuk PNP BUS005Y
Opis
Kemijski otporni ultrazvučni senzori beskontaktno mjere razinu napunjenosti, kako pri normalnom tlaku, tako i pri nadtlaku do 6 bara, u spremnicima i kontejnerima. Kombiniranjem preklopnih i analognih izlaza možete istovremeno izvoditi mjerenje razine i zaštitu od prelijevanja. PTFE membrana i kućište od nehrđajućeg čelika štite senzor od agresivnih tekućina u svim primjenama. Dizajn = Ø 47 mm, Procesni priključak = G 1", Analogni izlaz = Analogni, napon/analogni, struja 0,10 V/4,20 mA linearno rastući/padajući, Preklopni izlaz = PNP normalno otvoren/zatvoren (NO/NC), Priključak = Konektor, M12x1 konektor, 5-pinski, Materijal kućišta = Nehrđajući čelik (1.4571) PBT, TPU, Materijal osjetljive površine = PTFE, Domet = 85...1500 mm, Frekvencija preklapanja = 9 Hz, Odobrenje/Sukladnost = CEWEEE, Temperatura okoline = -25...70 °C, Klasa zaštite = IP67, Ponovljivost = ± 0,15 % FS, Maks. otpor na tlak = 6 bara, Radni napon Ub = 9...30 VDC
