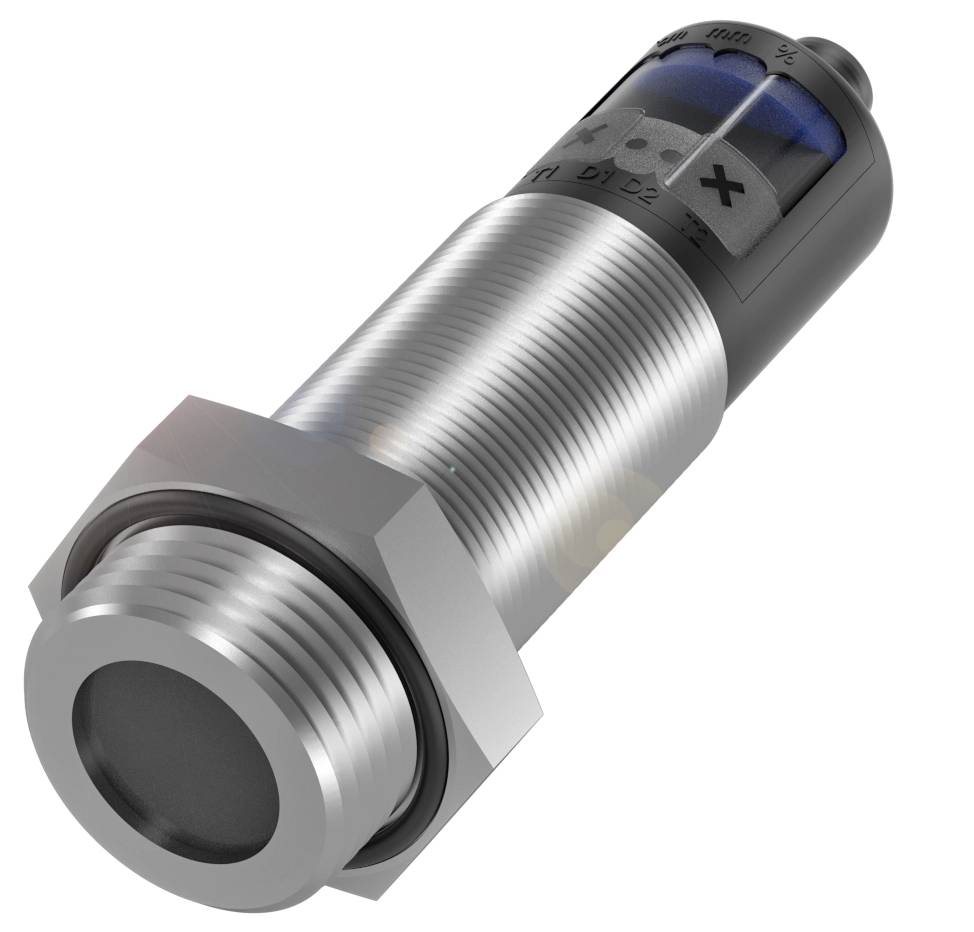

BALLUFF ultrazvučni senzor ultrazvuk PNP BUS005U
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ultrazvučni senzor
Pogonski napon maks.
30 V
Izlazi
PNP
Preklopna razdalja (maks.)
1300 mm
Izvedba
ultrazvuk
Tehnički list (PDF)
Broj
Ukupno (865,00 € / komad)
865,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF ultrazvučni senzor PNP BUS005U
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: Ø 47 mm
- Preklopni izlaz: 2x PNP normalno otvoren/zatvoren (NO/NC)
- Materijal kućišta: nehrđajući čelik (1.4571)
- PBT, TPU
- Procesni priključak: G 1"
Više informacija
Tehnički podaci
- Glavne značajke: Aktivna površina, materijal: PTFE
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: Ø 47 mm
- Radni napon Ub: 9...30 VDC
- Maksimalni otpor na tlak: 6 bara
- Materijal kućišta: nehrđajući čelik (1.4571)
- PBT, TPU
- Procesni priključak: G 1"
- Raspon: 200...5000 mm
- Preklopni izlaz: 2x PNP normalno otvoren/zatvoren (NO/NC)
- Frekvencija prebacivanja: 5 Hz
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Ponovljivost: ± 0,15 % FS
- Dodatne značajke:
- Nazivni radni napon Ue DC: 24 V
- Radni napon Ub: 9...30 VDC
- Frekvencija prebacivanja: 5 Hz
- Priključak: M12x1 konektor, 5-pinski
- Zaštita od kratkog spoja: da
- Nazivna udaljenost preklapanja Sn: 1300 mm
- Izlazna struja maks. 200 mA
- Mogućnosti podešavanja: Prikaz/tipka za način rada programiranja | Osjetljivost u nadtlaku | Način rada | Udaljenost preklapanja, 2 vrijednosti | Normalno otvoreno/zatvoreno | Blokada tipki uključeno/isključeno | Tvorničke postavke (resetiranje) | Histereza | Filtar izmjerene vrijednosti | Analogni izlaz U/I/Automatski/ručno | Sinkronizacija uključeno/isključeno | Kompenzacija temperature uključeno/isključeno | Podešavanje senzora (kalibracija) | Raspon supresije prednjeg plana | Kašnjenje odziva 0...20 s | Jačina filtra (10 razina) | Segmentni prikaz svijetlo/tamno/isključeno
- Serija: M30E2
- Prikaz: Vrijednost udaljenosti - Segmentni prikaz | Izlazna funkcija - Žuta LED dioda | Zelena LED dioda: Radni napon | Postavke senzora - Segmentni prikaz | Prikaz
- Podešivač: Gumb (2x)
- Histereza H maks.: 20 mm
- Primjena: Prepoznavanje objekata
- Mjerni raspon: 200...5000 mm
- Način rada: Difuzni senzor (točka preklapanja) | Difuzni senzor (prozor) | Reflektirajuća barijera
- Ulazna funkcija: signal sinkronizacije
- Potrošnja struje: maks. 80 mA
- Sinkronizacija: interna, maks. 10 senzora
- Ultrazvučna frekvencija: 180 kHz
- Rezolucija: ≤ 0,180 mm
- Ponovljivost: ± 0,15 % FS
- Raspon detekcije/mjernog raspona zaštićenog obrnutim polaritetom: da
- Vrsta proizvoda
ultrazvučni senzor
- Tip
BUS005U
- min. pogonski napon
9 V
- Pogonski napon maks.
30 V
- Pogonski napon
9 - 30 V
- Izlazi
PNP
- Preklopna razdalja (maks.)
1300 mm
- Frekvencija prebacivanja
5 Hz
- Izvedba
ultrazvuk
- Određene značajke
otporan na kiseline
- Priključak
utikač M12, 5-polni
- Materijal kućišta
nehrđajući čelik
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dužina
114.5 mm
- Promjer
47 m
- dim.
(Ø x D) 47 m x 114.5 mm
- Opteretivost struje po utoru
200 mA
- Nazivni napon
30 V
- Radni napon
24
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416390 BALLUFF ultrazvučni senzor ultrazvuk PNP BUS005U
Upute za rad i sigurnost
Upute za rad i sigurnost 3416390 BALLUFF ultrazvučni senzor ultrazvuk PNP BUS005U
Opis
Kemijski otporni ultrazvučni senzori beskontaktno mjere razinu napunjenosti, kako pri normalnom tlaku, tako i pri nadtlaku do 6 bara, u spremnicima i kontejnerima. Kombiniranjem preklopnih i analognih izlaza možete istovremeno izvoditi mjerenje razine i zaštitu od prelijevanja. PTFE membrana i kućište od nehrđajućeg čelika štite senzor od agresivnih tekućina u svim primjenama. Dizajn = Ø 47 mm, Procesni priključak = G 1", Preklopni izlaz = 2x PNP normalno otvoreno/zatvoreno (NO/NC), Priključak = Utični konektor, M12x1 konektor, 5-pinski, Materijal kućišta = Nehrđajući čelik (1.4571) PBT, TPU, Materijal osjetljive površine = PTFE, Domet = 200...5000 mm, Frekvencija preklapanja = 5 Hz, Odobrenje/Sukladnost = CEWEEE, Temperatura okoline = -25...70 °C, Klasa zaštite = IP67, Ponovljivost = ± 0,15 % FS, Maks. otpor na tlak = 6 bara, Radni napon Ub = 9...30 VDC
