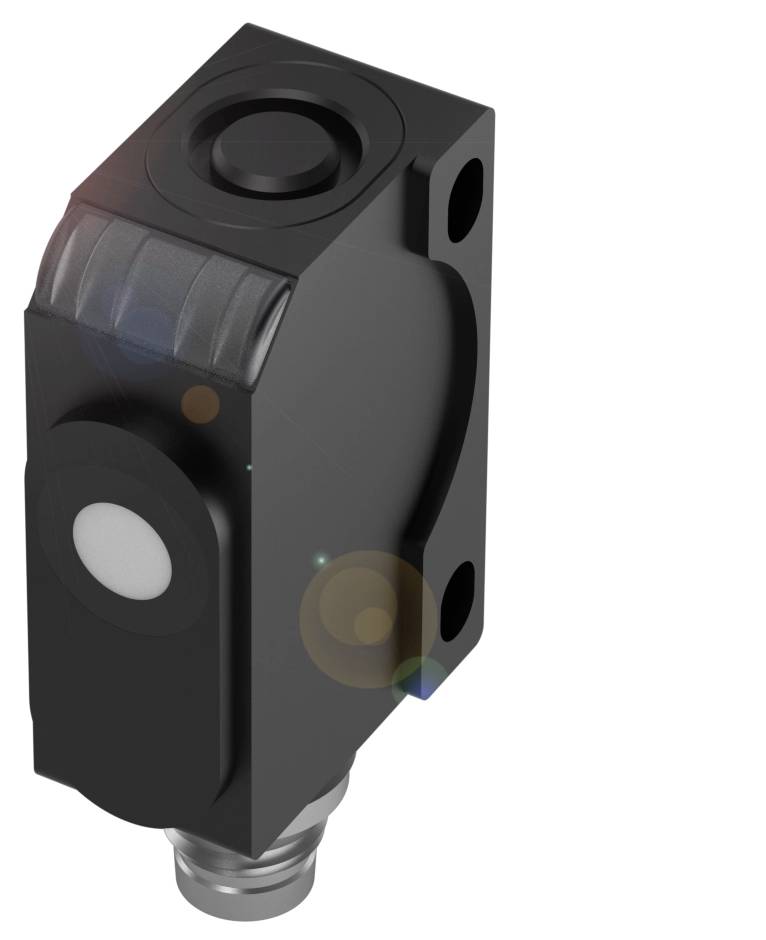

BALLUFF ultrazvučni senzor ultrazvuk PNP BUS0021
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ultrazvučni senzor
Pogonski napon maks.
30 V
Izlazi
PNP
Preklopna razdalja (maks.)
70 mm
Izvedba
ultrazvuk
Tehnički list (PDF)
Broj
Ukupno (345,00 € / komad)
399,00 €
-14 %
345,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF ultrazvučni senzor PNP BUS0021
- Priključak: Konektor, M8x1 konektor, 4-pinski
- Dizajn: kvadar
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Materijal kućišta: ABS
- Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
Više informacija
Tehnički podaci
- Glavne značajke: Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Priključak: Konektor, M8x1 konektor, 4-pinski
- Dizajn: kvadar
- Radni napon Ub: 20...30 VDC
- Materijal kućišta: ABS
- Raspon: 20...100 mm
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Frekvencija prebacivanja: 250 Hz
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Ponovljivost: ± 0,15 % FS
- Dodatne značajke:
- Dimenzije: 12 x 42,5 x 21,6 mm
- Pričvršćivanje: vijak M3
- Nazivni radni napon Ue DC: 24 V
- Radni napon Ub: 20...30 VDC
- Frekvencija prebacivanja: 250 Hz
- Priključak: M8x1 konektor, 4-pinski
- Zaštita od kratkog spoja: da
- Nazivna udaljenost preklapanja Sn: 70 mm
- MTTF (40 °C): 1657
- Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Materijal kućišta: ABS
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Izlazna struja maks. 200 mA
- Mogućnosti podešavanja: Tvorničke postavke (Reset)|Blokada tipki uključeno/isključeno|NO/NC|Udaljenost prebacivanja, 2 vrijednosti|Način rada
- Serija: R06K1
- Prikaz: Izlazna funkcija - LED žuta|Način rada - LED zelena, trepćuća|LED zelena: Radni napon|Funkcija prebacivanja - LED zelena, trepćuća
- Podešivač: Gumb
- Temperatura skladištenja: -40...85 °C
- Histereza H maks.: 2 mm
- Primjena: Prepoznavanje objekata
- Mjerni raspon: 20...100 mm
- Način rada: Difuzni senzor (prozor)|Difuzni senzor (točka preklapanja)|Reflektirajuća barijera
- Ulazna funkcija: signal sinkronizacije
- Potrošnja struje: maks. 30 mA
- Sinkronizacija: vanjska, bilo koji broj senzora
- Rezolucija: ≤ 0,056 mm
- Ponovljivost: ± 0,15 % FS
- Raspon detekcije/mjernog raspona zaštićenog obrnutim polaritetom: da
- Ultrazvučna frekvencija Električni priključak: 380 kHz
- Vrsta proizvoda
ultrazvučni senzor
- Tip
BUS0021
- min. pogonski napon
20 V
- Pogonski napon maks.
30 V
- Pogonski napon
20 - 30 V
- Izlazi
PNP
- Preklopna razdalja (maks.)
70 mm
- Frekvencija prebacivanja
250 Hz
- Izvedba
ultrazvuk
- Priključak
utikač
- Materijal kućišta
ABS
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dužina
21.6 mm
- Širina
12.0 mm
- Visina
42.5 mm
- dim.
(D x Š x V) 21.6 x 12.0 x 42.5 mm
- Opteretivost struje po utoru
200 mA
- Materijal
ABS
- Nazivni napon
30 V
- Radni napon
24
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416399 BALLUFF ultrazvučni senzor ultrazvuk PNP BUS0021
Upute za rad i sigurnost
Upute za rad i sigurnost 3416399 BALLUFF ultrazvučni senzor ultrazvuk PNP BUS0021
Opis
Mjere razinu napunjenosti, visinu ili udubljenja bez kontakta. Univerzalno su primjenjivi i rade bez obzira na boju i teksturu površine. Visoka rezolucija, veliki dometi i male slijepe zone osiguravaju iznimnu preciznost. Ultrazvučni senzori se razlikuju po naponskom ili strujnom izlazu i varijantama s dodatnim preklopnim izlazom. Dizajn = kvadar, sklopni izlaz = PNP normalno otvoren/zatvoren (NO/NC), priključak = konektor, M8x1 konektor, 4-pinski, materijal kućišta = ABS, materijal aktivne površine = PU pjena/epoksidna smola/staklo, raspon = 20...100 mm, frekvencija preklapanja = 250 Hz, odobrenje/sukladnost = CEEACWEEE, temperatura okoline = -25...70 °C, klasa zaštite = IP67, točnost ponavljanja = ± 0,15 % FS, radni napon Ub = 20...30 VDC
