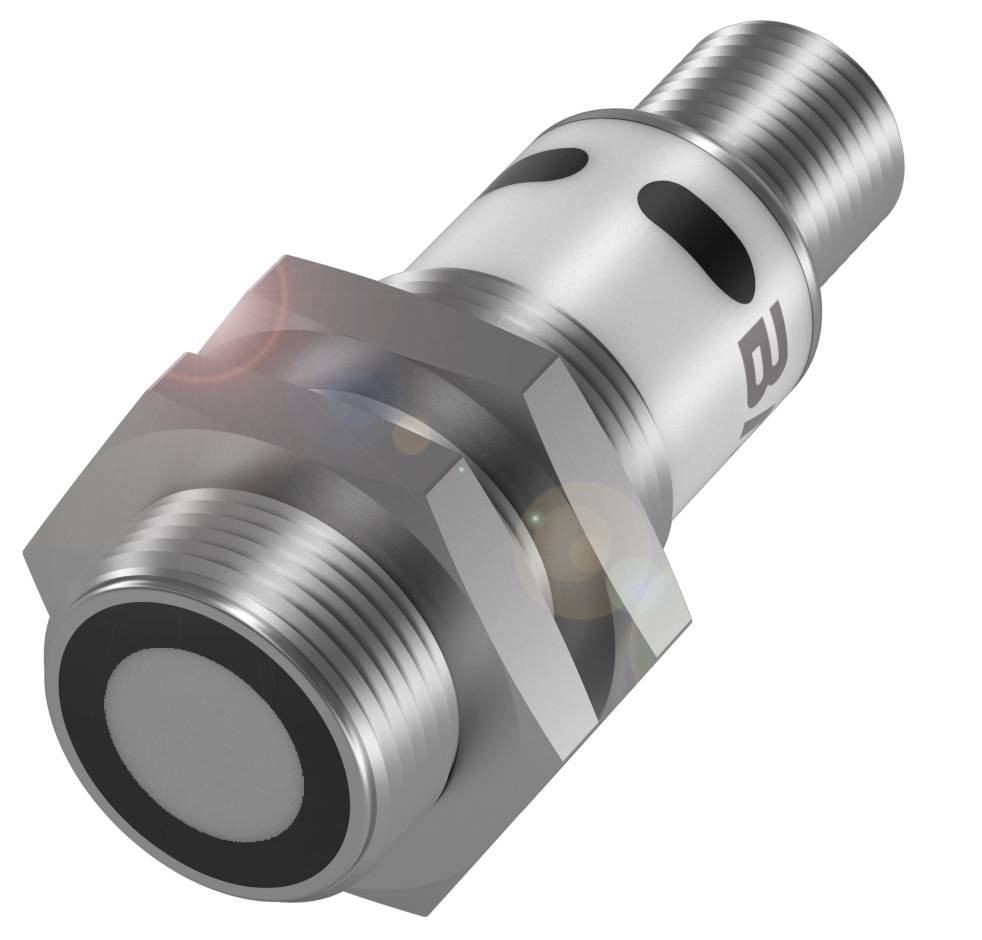

BALLUFF ultrazvučni senzor ultrazvuk analogni BUS004T
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ultrazvučni senzor
Pogonski napon maks.
30 V
Izlazi
analogni
Preklopna razdalja (maks.)
350 mm
Izvedba
ultrazvuk
Tehnički list (PDF)
Broj
Ukupno (469,00 € / komad)
469,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF ultrazvučni senzor analogni BUS004T
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: Ø 18 mm
- Materijal kućišta: poniklani mesing
- PBT
- Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Analogni izlaz: Analogni, napon 0…10 V
Više informacija
Tehnički podaci
- Glavne značajke: Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Analogni izlaz: Analogni, napon 0…10 V
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: Ø 18 mm
- Radni napon Ub: 15...30 VDC
- Materijal kućišta: poniklani mesing
- PBT
- Raspon: 65...600 mm
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Ponovljivost: ± 0,15 % FS
- Dodatne značajke:
- Dimenzije: Ø 18 x 52,5 mm
- Pričvršćivanje: Matica M18x1
- Nazivni radni napon Ue DC: 24 V
- Radni napon Ub: 15...30 VDC
- Priključak: M12x1 konektor, 5-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Nazivna udaljenost preklapanja Sn: 350 mm
- MTTF (40 °C): 1134 a
- Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Materijal kućišta: mesing, poniklan|PBT
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Površinska zaštita: poniklana
- Serija: M18M1
- Prikaz: Zelena LED: Radni napon | Objekt u dometu - Žuta LED
- Podešivač: ne
- Temperatura skladištenja: -40...85 °C
- Primjena: Mjerenje udaljenosti
- Mjerni raspon: 65...600 mm
- Način rada: Analogno mjerenje (karakteristična krivulja)
- Ulazna funkcija: Rastuća/padajuća karakteristična krivulja | Radno područje učenja | Tvorničke postavke (resetiranje) | Sinkronizacija uključena/isključena | Signal sinkronizacije
- Potrošnja struje: maks. 40 mA
- Sinkronizacija: interna, maks. 10 senzora
- Ultrazvučna frekvencija: 400 kHz
- Rezolucija: ≤ 0,069 mm
- Ponovljivost: ± 0,15 % FS
- Analogni izlaz: Analogni, napon 0…10 V
- Izlazna karakteristika: linearno rastuće/padajuće
- Otpor opterećenja RL min. (analogni U): 100 kOhm na UB> 15 V
- Vrsta proizvoda
ultrazvučni senzor
- Tip
BUS004T
- min. pogonski napon
15 V
- Pogonski napon maks.
30 V
- Pogonski napon
15 - 30 V
- Izlazi
analogni
- Preklopna razdalja (maks.)
350 mm
- Izvedba
ultrazvuk
- Priključak
utikač M12, 5-polni
- Svojstvo materijala
poniklovani
- Materijal kućišta
mjed
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dužina
52.5 mm
- Promjer
18 m
- dim.
(Ø x D) 18 m x 52.5 mm
- Materijal
mesing (niklovani)
PBT
- Nazivni napon
30 V
- Radni napon
24
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416457 BALLUFF ultrazvučni senzor ultrazvuk analogni BUS004T
Upute za rad i sigurnost
Upute za rad i sigurnost 3416457 BALLUFF ultrazvučni senzor ultrazvuk analogni BUS004T
Opis
Detekcija položaja ili prepoznavanje objekata u krutim, praškastim i tekućim medijima - kontroliraju prisutnost i broje objekte bez kontakta. Univerzalno su primjenjivi i djeluju bez obzira na boju i teksturu površine. Magla, prašina ili prljavština nisu problem za njih. Njihova visoka rezolucija i male slijepe zone osiguravaju iznimnu preciznost. Ultrazvučni senzori se razlikuju po izlaznom signalu. Dizajn = Ø 18 mm, Analogni izlaz = Analogni, Napon 0,10 V linearno rastući/padajući, Priključak = Konektor, M12x1 konektor, 5-pinski, Materijal kućišta = Mesing PBT, Materijal osjetljive površine = PU pjena/epoksidna smola/staklo, Domet = 65...600 mm, Odobrenje/Sukladnost = cULus LISTEDCEEACWEEE, Temperatura okoline = -25...70 °C, Klasa zaštite = IP67, Točnost ponavljanja = ± 0,15 % FS, Radni napon Ub = 15...30 VDC
