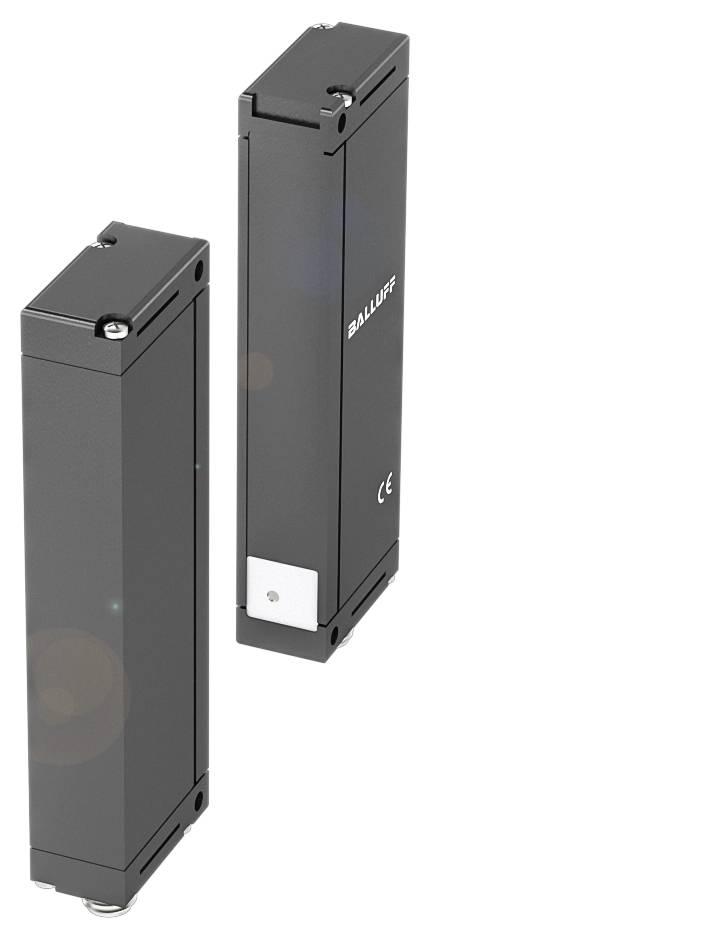

BALLUFF svjetlosna rešetka BLG0001 BLG0001 prebacivanje u tami 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
svjetlosna rešetka
Funkcije
prebacivanje u tami
Pogonski napon maks.
28.0 V
Priključak
M12
Tehnički list (PDF)
Broj
Ukupno (1.485,00 € / komad)
1.485,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF svjetlosna rešetka BLG0001 BLG0001 prebacivanje u tami 20.0 - 28.0 V 1 St.
- Dimenzije: 22 x 150,1 x 43,2 mm
- Serija: 1-010
- Sučelje: Analogno, napon 0…10 V
- PNP normalno otvoren (NO)
- Princip funkcioniranja: svjetlosna mreža
- Aktivna duljina AL 1: 100 mm
Tehnički podaci
- Glavne značajke: Dimenzije: 22 x 150,1 x 43,2 mm
- Aktivna površina, materijal: PMMA
- Aktivna duljina AL 1: 100 mm
- Priključak: Konektor, M12x1 utikač
- Serija: 1-010
- Radni napon Ub: 20...28 VDC
- Princip funkcioniranja: svjetlosna mreža
- Optički princip rada: Jednosmjerna svjetlosna barijera
- Materijal kućišta: eloksirani aluminij
- Najmanji dio tipično: 5,0 pri t 0,5 x Sn, R 0 = 2,1 m
- Vrsta svjetla: infracrveno
- Domet: 0...2,1 m
- Sučelje: Analogno, napon 0…10 V
- PNP normalno otvoren (NO)
- Karakteristika snopa: divergentna
- Dodatne značajke:
- Princip funkcioniranja: svjetlosna mreža
- Dimenzije: 22 x 150,1 x 43,2 mm
- Pričvršćivanje: vijak M4
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Radni napon Ub: 20...28 VDC
- Kategorija upotrebe: DC-13
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 250 Hz
- Priključak: Konektor, M12x1 utikač
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Nazivna udaljenost preklapanja Sn: 2,1 m
- MTTF (40 °C): 44
- Aktivna površina, materijal: PMMA
- Materijal kućišta: eloksirani aluminij
- Domet: 0...2,1 m
- Površinska zaštita: eloksirano
- Serija: 1-010
- Oblik: Kvadrat|Spoj 90°
- Prikaz: Izlazna funkcija - LED žuta|LED zelena: Radni napon|Greška - LED zelena, alt.|Stabilnost - LED zelena
- Kašnjenje isključivanja toff maks.: 2 ms
- Kašnjenje uključivanja ton maks.: 2 ms
- Ulazna funkcija: Sinkronizacija (odašiljač)
- Rezolucija: ≤ 3,5 mm
- Priključak 2: M12x1
- Aktivna duljina AL 1: 100 mm
- Vrsta ambalaže
Piece
- Vrsta proizvoda
svjetlosna rešetka
- Tip
BLG0001
- Funkcije
prebacivanje u tami
- Radni napon
24
- min. pogonski napon
20.0 V
- Pogonski napon maks.
28.0 V
- Pogonski napon
20.0 - 28.0 V
- Vrsta kontakta
1 zatvarač
- Izlazi
PNP
- Frekvencija prebacivanja
250 Hz
- Priključak
M12
- Materijal kućišta
aluminij
- Svojstvo materijala
eloksirano
- Tip odašiljača
LED infracrveni
2.1 m
IP65
- Min. temperatura
0 °C
- Maks. temperatura
55 °C
- Dužina
43.20 mm
- Širina
22.00 mm
- Visina
150.10 mm
- Dubina
43.2 m
- dim.
(D x Š x V) 43.20 x 22.00 x 150.10 mm
- Sadržaj
1 St.
- Najmanji objekt za prepoznavanje (promjer)
5.0 mm
- Nazivni napon
28.0 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3417195 BALLUFF svjetlosna rešetka BLG0001 BLG0001 prebacivanje u tami 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3417195 BALLUFF svjetlosna rešetka BLG0001 BLG0001 prebacivanje u tami 1 St.
Opis
Naše svjetlosne mreže idealne su za skeniranje velikih površina, brojanje dijelova, detekciju visine hrpe (npr. papira) ili mjerenje visine paleta. Stoga su superiornije od klasičnih jednosmjernih svjetlosnih barijera, koje obično provjeravaju samo na određenim točkama. Balluff svjetlosne rešetke imaju preklopni izlaz – npr. za brojanje – i analogni izlaz za mjerenje. Serija = 1-010, Dimenzije = 22 x 150,1 x 43,2 mm, Aktivna duljina AL 1 = 100 mm, Sučelje = Analogno, Napon 0,10 V PNP normalno otvoren (NO), Princip rada = Svjetlosna mreža, Optički princip rada = Svjetlosna barijera kroz snop, Karakteristika snopa = Divergentno, Vrsta svjetla = Infracrveno, Domet = 0...2,1 m, Najmanji dio tipično = 5,0 pri t 0,5 x Sn, R 0 = 2,1 m, Priključak = Utični konektor, M12x1 konektor, Materijal kućišta = Aluminij, Aktivna površina, Materijal = PMMA, Radni napon Ub = 20...28 VDC, Odobrenje/Sukladnost = CEWEEE
