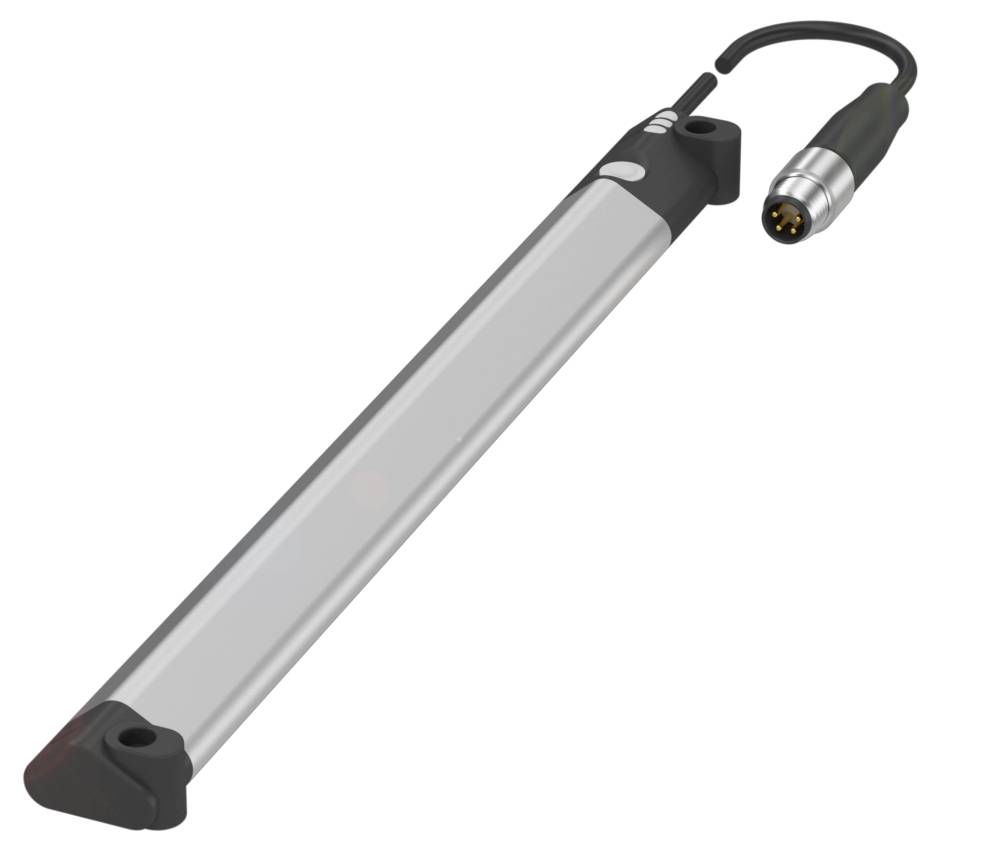

BALLUFF sustav mjerenja položaja magnetski BMP000A BMP000A analogni (D x Š x V) 170 x 17.5 x 9.6 mm Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
sustav mjerenja položaja
Pogonski napon maks.
30 V
Izlazi
analogni
Izvedba
magnetski
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
505,00 €
3
2% = 12,32 €
492,68 €
5
3% = 17,22 €
487,78 €
10
4% = 20,50 €
484,50 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (505,00 € / komad)
505,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF sustav mjerenja položaja BMP000A BMP000A analogni (D x Š x V) 170 x 17.5 x 9.6 mm Piece
- Dimenzije: 17,5 x 9,6 x 170 mm
- Sučelje: IO-Link 1.1
- Mjerni opseg 160 mm
- Analogni izlaz: Analogni, naponski/analogni, strujni prekidač 0…10 V/4…20 mA
- Rezolucija: ≤ 1 µm (IO-Link), 12 bita (analogno)
Tehnički podaci
- Glavne značajke: Dimenzije: 17,5 x 9,6 x 170 mm
- Analogni izlaz: Analogni, naponski/analogni, strujni prekidač 0…10 V/4…20 mA
- Priključak: Kabel s konektorom, M8x1 konektor, 4-pinski, 0,5 m, PUR
- Rezolucija: ≤ 1 µm (IO-Link), 12 bita (analogno)
- Radni napon Ub: 15...30 VDC
- Materijal kućišta: PA 12
- Aluminij
- Odstupanje linearnosti tipično: ±250 µm
- Mjerni opseg 160 mm
- Sučelje: IO-Link 1.1
- Zaštita: IP67
- Temperatura okoline: -25...85 °C
- Ponovljivost: 100 µm
- Dodatne značajke:
- Princip rada: Sustav za mjerenje položaja magnetskog polja
- Opseg isporuke: Kratki vodič
- Materijal: Uređaj
- Dimenzije: 17,5 x 9,6 x 170 mm
- Indikator radnog napona: Rad - zelena LED
- Prikaz funkcija: žuta LED
- Nazivni radni napon Ue DC: 24 V
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 100 ms
- Radni napon Ub: 15...30 VDC
- Priključak: M8x1 konektor, 4-pinski, A-kodiranje
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- MTTF (40 °C): 201 a
- Promjer kabela D: 2,4 mm
- Duljina kabela L: 0,5 m
- Materijal kućišta: PA 12|Aluminij
- Materijal plašta: PUR
- Broj vodiča: 4
- Kabel, min. radijus savijanja, fiksna instalacija: 3 x D
- Kabel, min. radijus savijanja, fleksibilna instalacija: 10 x D
- Materijal plašta kabela: PUR
- Maksimalni moment zatezanja: 0,1 Nm
- Struja bez opterećenja Io maks. pri Ue: 25 mA
- Primjena: Pozicioniranje
- Mjerni opseg 160 mm
- Rezolucija: ≤ 1 µm (IO-Link), 12 bita (analogno)
- Ponovljivost: 100 µm
- Maks. temperaturno odstupanje konačne vrijednosti: ±0,3 %
- Dijagnostički prikaz Pogreška: Pogreška - crvena LED lampica
- Maks. izlazna struja (analogni U): 5 mA
- Otpor opterećenja RL maks. (analogni I): 500 ohma
- Strujni kapacitet u SIO načinu rada: ≤ 100 mA
- Odstupanje linearnosti tipično: ±250 µm
- Maksimalna brzina mjerenja: 1 kHz
- Klase IO-Link funkcija: 0x8001 Binarni podatkovni kanal|0x8004 Naredbe učenja
- ID-ovi IO-Link profila: 0x000B SSP3.2|0x4000 Identifikacija i dijagnoza
- Podržani IO-Link profili: Zajednički profil|Profil pametnog senzora - Mjerenje
- Vrsta ambalaže
Piece
- Vrsta proizvoda
sustav mjerenja položaja
- Tip
BMP000A
- min. pogonski napon
15 V
- Pogonski napon maks.
30 V
- Pogonski napon
15 - 30 V
- Izlazi
analogni
- Duljina kabela
0.5 m
- Izvedba
magnetski
- Priključak
M8, 4 polni
- Materijal kućišta
PA 12
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
85 °C
- Dužina
170 mm
- Širina
17.5 mm
- Visina
9.6 mm
- dim.
(D x Š x V) 170 x 17.5 x 9.6 mm
- Materijal plašta
PUR
- Nazivni napon
30 V
- Radni napon
24 V/DC
- Pogonska struja
24 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3420018 BALLUFF sustav mjerenja položaja magnetski BMP000A BMP000A analogni (D x Š x V) 170 x 17.5 x 9.6 mm Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3420018 BALLUFF sustav mjerenja položaja magnetski BMP000A BMP000A analogni (D x Š x V) 170 x 17.5 x 9.6 mm Piece
Opis
BMP sustavi za mjerenje položaja magnetskog polja omogućuju vam pouzdano i bez habanja praćenje tekućih radnih procesa. Njihova inteligentna linearna povratna sprega, na primjer u kompaktnim hvataljkama, uređajima za probijanje ili izmjenjivačima alata, pomaže vam da držite različite procese pod kontrolom, osigurate istovremenu obradu objekata i ostanete energetski učinkoviti. Naši sustavi za mjerenje položaja magnetskog polja osiguravaju visoku pouzdanost procesa i kvalitetu automatizacije. Sustav za mjerenje položaja magnetskog polja, vrsta priključka 01 = kabel s konektorom, primarni materijal kućišta = PA 12, klasa zaštite = IP67, primjena = pozicioniranje
