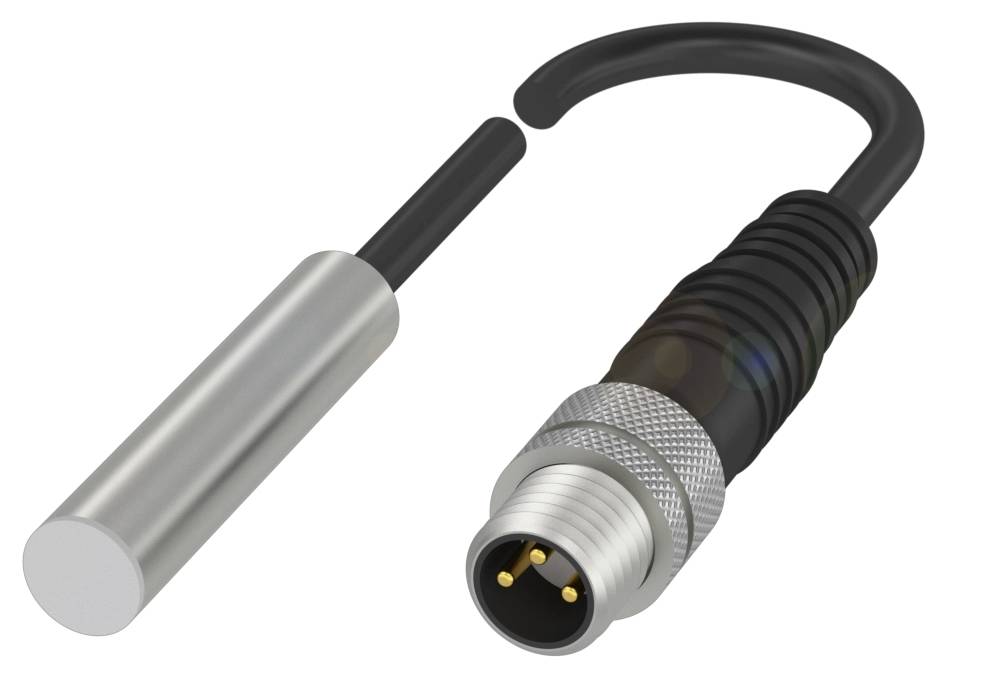

BALLUFF senzor udaljenosti induktivan BAW005L BAW005L u istoj ravnini analogni napon (Ø x D) 6.5 mm x 30.50 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor udaljenosti
min. pogonski napon
21.60 V
Pogonski napon maks.
26.40 V
Tip
BAW005L
Sadržaj
1 St.
Tehnički list (PDF)
Broj
Ukupno (295,00 € / komad)
295,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor udaljenosti BAW005L BAW005L u istoj ravnini analogni napon (Ø x D) 6.5 mm x 30.50 mm
- Dimenzije: Ø 6,5 x 30,5 mm
- Dizajn: D6.5
- Ugradnja: u ravnini s površinom
- Raspon: 0,5...2 mm
- Analogni izlaz: Analogni, napon 0...10 V
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 6,5 x 30,5 mm
- Aktivna površina, materijal: PBT
- Analogni izlaz: Analogni, napon 0...10 V
- Priključak: Kabel s konektorom, M8x1 konektor, 3-pinski, 1,40 m, PUR
- Izlazna karakteristika: pad pri približavanju
- Dizajn: D6.5
- Radni napon Ub: 21,6...26,4 VDC
- Ugradnja: u ravnini s površinom
- Materijal kućišta: nehrđajući čelik
- Granična frekvencija –3 dB: 1000 Hz
- Odstupanje linearnosti maks.: ±45 µm
- Raspon: 0,5...2 mm
- Zaštita: IP67
- Temperatura okoline: 10...60 °C
- Ponovljivost prema BWN-u: ±10 µm
- Dodatne značajke:
- Dimenzije: Ø 6,5 x 30,5 mm
- Prikaz radnog napona: ne
- Nazivni radni napon Ue DC: 24 V
- Nazivni napon izolacije Ui: 75 V DC
- Radni napon Ub: 21,6...26,4 VDC
- Preostala valovitost maks. (% od Ue): 10%
- Priključak: M8x1 konektor, 3-pinski
- Zaštita od kratkog spoja: ne
- Zaštita od obrnutog polariteta: ne
- Zaštićena mogućnost zamjene: ne
- Aktivna površina, materijal: PBT
- Veličina: D6.5
- Duljina montaže: 30,0 mm
- Ugradnja: ugradna
- Vrsta priključka: Kabel s konektorom, 1,40 m,|PUR
- Promjer kabela D: 3,10 mm
- Duljina kabela L: 1,4 m
- Materijal kućišta: nehrđajući čelik
- Materijal plašta: PUR
- EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
- Zaštita: IP67
- Temperatura okoline: 10...60 °C
- Stupanj kontaminacije: 3
- Struja bez opterećenja Io maks. pri Ue: 15 mA
- Mjerno područje: 0,5...2 mm
- Granična frekvencija –3 dB: 1000 Hz
- Otpor opterećenja RL min.: 5000 ohma
- Nagib U: 6,67 V/mm
- Odstupanje linearnosti maks.: ±45 µm
- Raspon linearnosti Sl: 0,5...2 mm
- Maks. temperaturno odstupanje konačne vrijednosti: ±5,0 %
- Ponovljivost prema BWN-u: ±10 µm
- Analogni izlaz: Analogni, napon 0...10 V
- Izlazna karakteristika: pad pri približavanju
- Izlazni napon na Se: 5 V
- Izlazni napon pri Sl maks.: 10 V
- Izlazni napon pri Sl min.: 0 V
- Vrsta proizvoda
senzor udaljenosti
- Tip
BAW005L
- Sadržaj
1 St.
- min. pogonski napon
21.60 V
- Pogonski napon maks.
26.40 V
- Pogonski napon
21.60 - 26.40 V
- Izlazi
analogni napon
- Priključak
M8, 3-polni
- Duljina kabela
1.40 m
IP67
- Min. temperatura
10 °C
- Maks. temperatura
60 °C
- Dužina
30.50 mm
- dim.
(Ø x D) 6.5 mm x 30.50 mm
- Proizvođač-br. dijela
BAW005L
- Nazivni napon
24 V
- Promjer
6.5 mm
- Materijal kućišta
nehrđajući čelik
- Montaža
u istoj ravnini
- Izvedba
induktivan
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416840 BALLUFF senzor udaljenosti induktivan BAW005L BAW005L u istoj ravnini analogni napon (Ø x D) 6.5 mm x 30.50 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3416840 BALLUFF senzor udaljenosti induktivan BAW005L BAW005L u istoj ravnini analogni napon (Ø x D) 6.5 mm x 30.50 mm
Opis
Naši induktivni senzori udaljenosti BAW mjere različite položaje i udaljenosti te mogu razlikovati različite varijante materijala. Rade beskontaktno, stoga su otporni na habanje i karakterizira ih dugi vijek trajanja. Njihova funkcija učenja ima podesivi raspon linearnosti, što omogućuje brzo puštanje u rad tijekom početne instalacije i osigurava minimalno vrijeme zastoja prilikom zamjene senzora. Zahvaljujući raznolikosti dostupnih izvedbi, induktivni senzori udaljenosti mogu se lako integrirati u bilo koju primjenu. Ključna područja primjene uključuju praćenje pokreta u uređajima za spajanje, probijanje ili stezanje u strojarstvu ili otkrivanje neravnoteže i širenja osi. Induktivni senzori udaljenosti pružaju apsolutni analogni signal napona, struje ili IO-Link. Dimenzije = Ø 6,5 x 30,5 mm, Dizajn = D6,5, Ugradnja = u ravnini, Domet mjerenja = 0,5...2 mm, Analogni izlaz = Analogni, Napon 0...10 V, Izlazna karakteristika = opadanje pri približavanju, Granična frekvencija -3 dB = 1000 Hz, Ponovljivost prema BWN = ±10 µm, Maks. odstupanje linearnosti = ±45 µm, Materijal kućišta = Nehrđajući čelik, Materijal osjetljive površine = PBT, Priključak = Kabel s konektorom, M8x1 konektor, 3-pinski, 1,40 m, PUR, Radni napon Ub = 21,6...26,4 VDC, Temperatura okoline = 10...60 °C, Klasa zaštite = IP67, Odobrenje/Sukladnost = CE, UKCA, cULus, WEEE
Ovaj tekst je strojno preveden.
