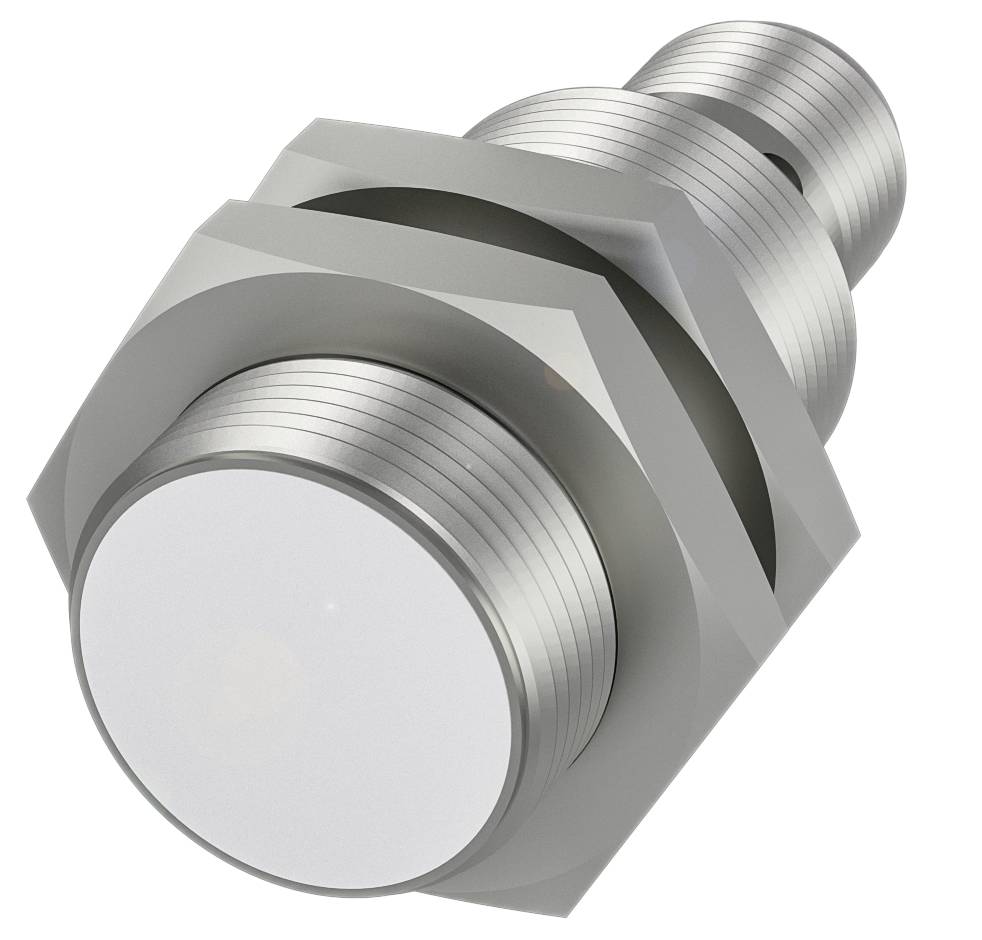

BALLUFF senzor udaljenosti induktivan BAW M18ME-UAE50B-S04G-K BAW0026 u istoj ravnini analogni napon (Ø x V) 18 mm x 44.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor udaljenosti
Pogonski napon maks.
26.4 V/DC
Izlazi
analogni napon
Izvedba
induktivan
Priključak
M12, 4-polni
Tehnički list (PDF)
Broj
Ukupno (299,00 € / komad)
299,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor udaljenosti BAW M18ME-UAE50B-S04G-K BAW0026 u istoj ravnini analogni napon (Ø x V) 18 mm x 44.5 mm
- Dimenzije: Ø 18 x 44,5 mm
- Dizajn: M18x1
- Ugradnja: u ravnini s površinom
- Raspon: 1...5 mm
- Analogni izlaz: Analogni, napon 0…10 V
- Analogni, temperatura
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 18 x 44,5 mm
- Aktivna površina, materijal: PBT
- Analogni izlaz: Analogni, napon 0…10 V
- Analogni, temperatura
- Priključak: Konektor, M12x1 konektor, 4-pinski
- Izlazna karakteristika: padanje pri približavanju
- Dizajn: M18x1
- Radni napon Ub: 21,6...26,4 VDC
- Ugradnja: u ravnini s površinom
- Materijal kućišta: poniklani mesing
- Granična frekvencija –3 dB: 500 Hz
- Maks. odstupanje linearnosti: ±120 µm
- Raspon: 1...5 mm
- Zaštita: IP67
- Temperatura okoline: -10...70 °C
- Ponovljivost prema BWN-u: ±8 µm
- Dodatne značajke:
- Dimenzije: Ø 18 x 44,5 mm
- Prikaz radnog napona: ne
- Nazivni radni napon Ue DC: 24 V
- Nazivni napon izolacije Ui: 75 V DC
- Radni napon Ub: 21,6...26,4 VDC
- Preostala valovitost maks. (% od Ue): 10%
- Priključak: M12x1 konektor, 4-pinski, A-kodiranje
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: ne
- MTTF (40 °C): 640
- Aktivna površina, materijal: PBT
- Moment zatezanja: 25 Nm
- Veličina: M18x1
- Duljina montaže: 30,0 mm
- Ugradnja: ugradna
- Materijal kućišta: poniklani mesing
- EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
- Zaštita: IP67
- Temperatura okoline: -10...70 °C
- Stupanj kontaminacije: 3
- Struja bez opterećenja Io maks. pri Ue: 10 mA
- Mjerno područje: 1...5 mm
- Granična frekvencija –3 dB: 500 Hz
- Otpor opterećenja RL min.: 2000 ohma
- Nagib U: 2,50 V/mm
- Odstupanje linearnosti maks.: ±120 µm
- Raspon linearnosti Sl: 1...5 mm
- Maks. temperaturno odstupanje konačne vrijednosti: ±5,0 %
- Ponovljivost prema BWN-u: ±8 µm
- Analogni izlaz: Analogni, napon 0…10 V | Analogni, temperatura
- Izlazna karakteristika: padanje pri približavanju
- Izlazni napon na Se: 5 V
- Izlazni napon pri Sl maks.: 10 V
- Izlazni napon pri Sl min.: 0 V
- Prikaz funkcija Električne značajke: Prikaz podešavanja
- Otpor opterećenja RT min.: 2000 ohma
- Izlazna temperatura: -9 mV/°C
- Vrsta proizvoda
senzor udaljenosti
- Tip
BAW M18ME-UAE50B-S04G-K
- min. pogonski napon
21.6 V/DC
- Pogonski napon maks.
26.4 V/DC
- Pogonski napon
21.6 - 26.4 V/DC
- Izlazi
analogni napon
- Materijal kućišta
mesing (niklovani)
PBT
- Izvedba
induktivan
- Montaža
u istoj ravnini
- Priključak
M12, 4-polni
- Min. temperatura
-10 °C
- Maks. temperatura
70 °C
IP67
- Dužina
44.5 mm
- Širina
18 mm
- Visina
44.5 mm
- Promjer
18 mm
- dim.
(Ø x V) 18 mm x 44.5 mm
- Sadržaj
1 St.
- Nazivni napon
24 V
- Priključak
konektor
- Broj polova
4
- Tip navoja, strana za priključivanje
M12 x 1
5 mm
- Domet min. (na otvorenom)
1 mm
- Rezolucija
8 µm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416859 BALLUFF senzor udaljenosti induktivan BAW M18ME-UAE50B-S04G-K BAW0026 u istoj ravnini analogni napon (Ø x V) 18 mm x 44.
Upute za rad i sigurnost
Upute za rad i sigurnost 3416859 BALLUFF senzor udaljenosti induktivan BAW M18ME-UAE50B-S04G-K BAW0026 u istoj ravnini analogni napon (Ø x V) 18 mm x 44.
Opis
Naši induktivni senzori udaljenosti BAW mjere različite položaje i udaljenosti te mogu razlikovati različite varijante materijala. Rade beskontaktno, stoga su otporni na habanje i karakterizira ih dugi vijek trajanja. Njihova funkcija učenja ima podesivi raspon linearnosti, što omogućuje brzo puštanje u rad tijekom početne instalacije i osigurava minimalno vrijeme zastoja prilikom zamjene senzora. Zahvaljujući raznolikosti dostupnih izvedbi, induktivni senzori udaljenosti mogu se lako integrirati u bilo koju primjenu. Ključna područja primjene uključuju praćenje pokreta u uređajima za spajanje, probijanje ili stezanje u strojarstvu ili otkrivanje neravnoteže i širenja osi. Induktivni senzori udaljenosti pružaju apsolutni analogni signal napona, struje ili IO-Link. Dimenzije = Ø 18 x 44,5 mm, dizajn = M18x1, ugradnja = u ravnini, raspon = 1...5 mm, analogni izlaz = analogni, napon 0,10 V analogni, temperatura, izlazna karakteristika = opadanje pri približavanju, granična frekvencija -3 dB = 500 Hz, ponovljivost prema BWN = ±8 µm, odstupanje linearnosti maks. = ±120 µm, materijal kućišta = poniklana mjed, materijal osjetljive površine = PBT, priključak = konektor, M12x1 utikač, 4-pinski, radni napon Ub = 21,6...26,4 VDC, temperatura okoline = -10...70 °C, klasa zaštite = IP67, odobrenje/sukladnost = CE, UKCA, cULus, WEEE
