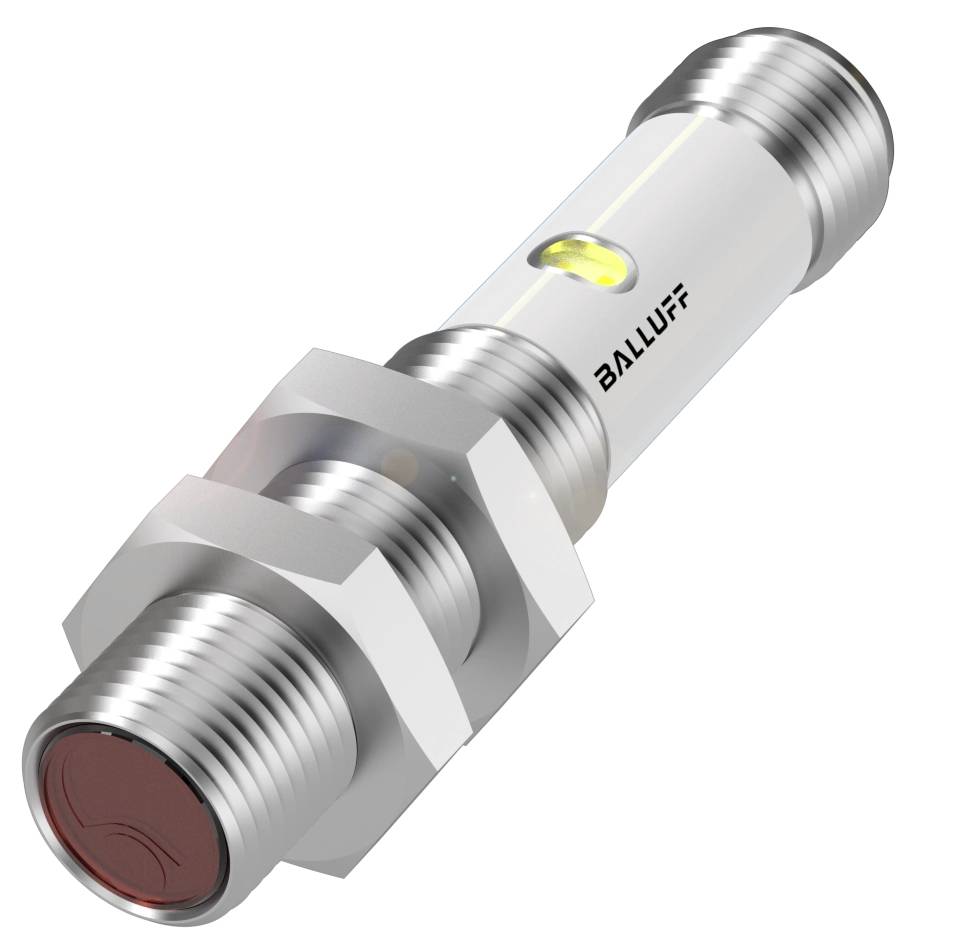

BALLUFF senzor svjetla BOS 12M-NA-RF10-S4 BOS01UP 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor svjetla
Priključak
M12, 4-polni
Tip
BOS 12M-NA-RF10-S4
Radni napon
24 V/DC
Vrsta kontakta
1 otvarač
1 zatvarač
Tehnički list (PDF)
Broj
Ukupno (169,99 € / komad)
169,99 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF senzor svjetla BOS 12M-NA-RF10-S4 BOS01UP 1 St.
- Dimenzije: Ø 12 x 60 mm
- Serija: 12M
- Sučelje: NPN normalno otvoreno (NO)
- NPN normalno zatvoreno (NC)
- Princip rada: Optoelektronički senzor
- Optički princip rada: senzor svjetla, triangulacija
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 12 x 60 mm
- Aktivna površina, materijal: PMMA
- Priključak: Konektor, M12x1 konektor, 4-pinski
- Serija: 12M
- Radni napon Ub: 10...30 VDC
- Princip rada: Optoelektronički senzor
- Optički princip rada: senzor svjetla, triangulacija
- Materijal kućišta: poniklani mesing
- Vrsta svjetla: crveno svjetlo
- Veličina svjetlosne točke: Ø 2 mm na 25 mm
- Optička značajka: Fiksni fokus
- Fiksno supresiranje pozadine
- Raspon: 1...25 mm
- Sučelje: NPN normalno otvoreno (NO)
- NPN normalno zatvoren (NC)
- Karakteristike snopa: Fokus obično na 25 mm
- Dodatne značajke:
- Princip rada: Optoelektronički senzor
- Dimenzije: Ø 12 x 60 mm
- Pričvršćivanje: Matica M12x1
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maksimalni kapacitet opterećenja pri Ue: 0,2 µF
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 1000 Hz
- Priključak: Konektor, M12x1 utikač, 4-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Histereza H maks. (% od Sr): 1,0 %
- Nazivna udaljenost preklapanja Sn: 25 mm
- Maks. temperaturni pomak (% od Sr): 5%
- Ponovljivost maks. (% od Sr): 1,0%
- MTTF (40 °C): 1561 a
- Aktivna površina, materijal: PMMA
- Preklopni izlaz: NPN normalno otvoren (NO) | NPN normalno zatvoren (NC) Pinovi 4-2
- Materijal kućišta: poniklani mesing
- EN 60068-2-27, udar: polusinus, 30 gn, 11 ms, 3x6|polusinus, 100 gn, 2 ms, 3x8000
- EN 60068-2-6, vibracije: 10…55 Hz, amplituda 1 mm, 3x30|min|10…2000 Hz, amplituda 1 mm, 30|gn, 3x5 h
- Zaštita: IP67
- Temperatura okoline: -5...60 °C
- Stupanj kontaminacije: 3
- Odstupanje udaljenosti 18% maks. (% od Sr): 1%
- Raspon: 1...25 mm
- Maks. moment zatezanja: 7 Nm | 15 Nm
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: poniklana
- Serija: 12M
- Oblik: Cilindar|Ravna optika
- Prikaz: Zelena LED: Radni napon | Greška - Zelena LED, treperi | Granično područje - Žuta LED, treperi | Žuta LED: Prijem svjetla
- Podešivač: ne
- Kašnjenje isključivanja toff max.: 0,5 ms
- Kašnjenje uključivanja ton maks.: 0,5 ms
- Struja bez opterećenja Io maks. pri Ue: 20 mA
- Pad napona Ud maks. pri Ie: 1,5 V
- Maks. vanjsko svjetlo: 50000 luksa
- Optički princip rada: senzor svjetla, triangulacija
- Vrsta svjetla: crveno svjetlo
- Veličina svjetlosne točke: Ø 2 mm na 25 mm
- Optička značajka: Fiksni fokus | Fiksno potiskivanje pozadine
- Funkcija optičkog preklapanja: preklapanje na svjetlo|preklapanje na tamu
- Karakteristike snopa: Fokus obično na 25 mm
- Valna duljina: 650 nm
- LED grupa prema IEC 62471: Slobodna grupa
- Najmanji dio tip.: žica Ø 0,05 mm
- Odstupanje udaljenosti 6% maks. (% od Sr): 5,0%
- Vrsta proizvoda
senzor svjetla
- Tip
BOS 12M-NA-RF10-S4
- Radni napon
24 V/DC
- Vrsta kontakta
1 otvarač
1 zatvarač
- Frekvencija prebacivanja
1000 Hz
- Priključak
M12, 4-polni
- Veličina
M12
- Materijal kućišta
mesing (niklovani)
- Svojstvo materijala
poniklovani
- Tip odašiljača
LED crveni
- Valna duljina
650 nm
25 mm
- Određene značajke
s gušenjem pozadine
IP67
- Dubina
60 m
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3417498 BALLUFF senzor svjetla BOS 12M-NA-RF10-S4 BOS01UP 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3417498 BALLUFF senzor svjetla BOS 12M-NA-RF10-S4 BOS01UP 1 St.
Opis
Senzori svjetla s potiskivanjem pozadine osiguravaju pouzdano otkrivanje bez obzira na površinu, boju i materijal. Njihovo ponašanje skeniranja ostaje gotovo konstantno čak i pri različitim razinama remisije. Fotoelektrični senzor, fiksni fokus, fiksno potiskivanje pozadine, vrsta priključka = konektor, preklopni izlaz = NPN normalno otvoren (NO); NPN normalno zatvoreni (NC) pinovi 4-2, maks. domet = 25 mm
