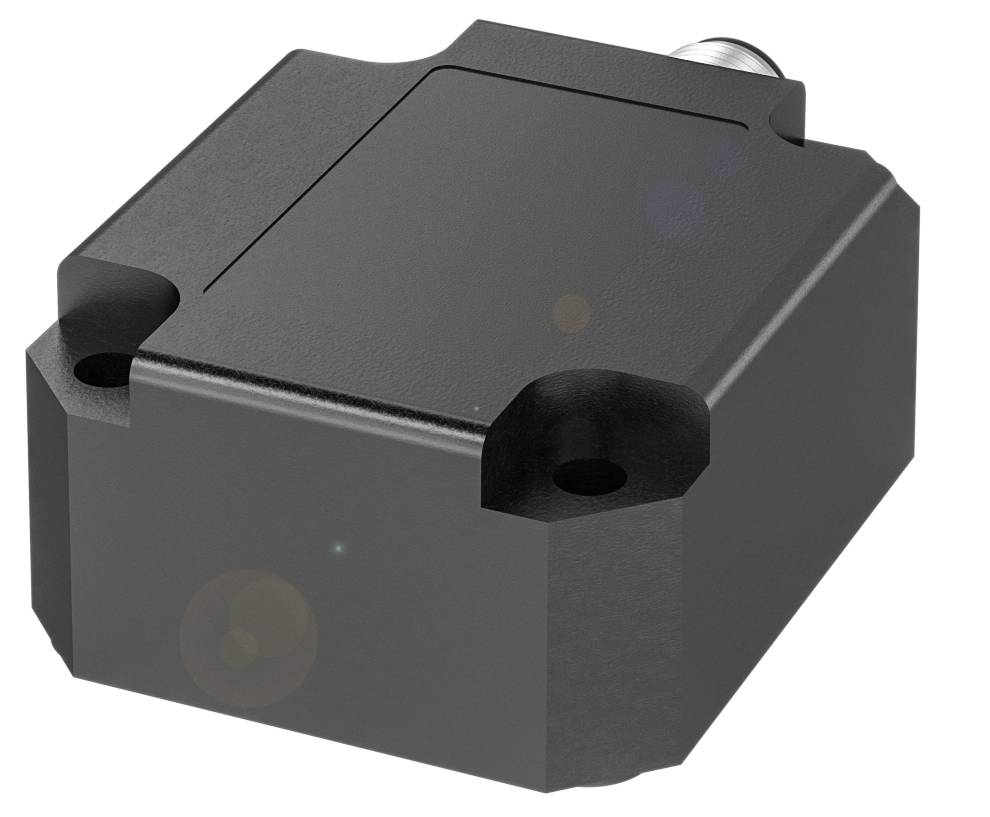

BALLUFF senzor nagiba BSI0015 BSI0015 Mjerno podučje: 360 - 0 ° analogno M12 x 1
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor nagiba
Pogonski napon maks.
30 V
Mjerno područje (maks.)
0 °
Izlazi
analogna struja
Priključak
M12 x 1
Tehnički list (PDF)
Broj
Ukupno (909,00 € / komad)
909,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor nagiba BSI0015 BSI0015 Mjerno podučje: 360 - 0 ° analogno M12 x 1
- Radni napon Ub: 10...30 VDC
- Sučelje: Analogno, struja 4…20 mA
- Mjerni raspon: 0...360°
- Princip mjerenja: MEMS
- Mjerne osi: 1
Tehnički podaci
- Glavne značajke: Priključak: konektor, M12x1
- Rezolucija: ≤ 0,01 °
- Radni napon Ub: 10...30 VDC
- Materijal kućišta: plastika
- Preciznost: ±0.25°
- Mjerne osi: 1
- Mjerni raspon: 0...360°
- Princip mjerenja: MEMS
- Sučelje: Analogno, struja 4…20 mA
- Zaštita: IP67
- Temperatura okoline: -40...80 °C
- Dodatni tekst: Centriranje preko 360° u vertikalnom položaju moguće
- Dodatne značajke:
- Dimenzije: 50 x 27 x 78 mm
- Pričvršćivanje: Vijci
- Nazivni radni napon Ue DC: 24 V
- Odgoda spremnosti tv maks.: 1 s
- Radni napon Ub: 10...30 VDC
- Razred zaštite: III
- Priključak: M12x1
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: ne
- MTTF (40 °C): 121 a
- Materijal kućišta: plastika
- EN 60068-2-27, Udar: da
- EN 60068-2-6, Vibracije: da
- Zaštita: IP67
- Temperatura okoline: -40...80 °C
- Razina onečišćenja: 3
- Temperatura skladištenja: -40...85 °C
- Težina: 110 g
- Potrošnja struje: maks. 25 mA
- Rezolucija: ≤ 0,01 °
- Preciznost: ±0.25°
- Relativna vlažnost: 95%, bez kondenzacije
- Princip mjerenja: MEMS
- Frekvencija uzorkovanja: 20 ms
- Maks. temperaturno odstupanje: ±0,1°/10 K
- Mjerne osi: 1
- Otpor opterećenja maks., analogni izlaz: 900 ohma
- Smjer rotacije sučelja: u smjeru kazaljke na satu
- Uvjeti okoline analognog izlaza: Analogni, struja 4…20 mA
- Vrsta proizvoda
senzor nagiba
- Tip
BSI0015
- min. pogonski napon
10 V
- Pogonski napon maks.
30 V
- Pogonski napon
10 - 30 V
- Pogonska struja
24 mA
- Mjerno područje (min.)
360°
- Mjerno područje (maks.)
0°
- Mjerno podučje
360 - 0 °
- Rezolucija
0.01°
- Broj osi
1
- Izlazi
analogna struja
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Preciznost mjerenja ±
0.25°
- Priključak
M12 x 1
- Materijal kućišta
plastika
- Vrsta montaže
vijčano pričvršćenje
- Sučelja
analogno
- Min. temperatura
-40 °C
- Maks. temperatura
80 °C
IP67
- Dužina
78.0 mm
- Širina
50.0 mm
- Visina
27.0 mm
- Sadržaj
1 St.
- Nazivni napon
30 V
- Materijal
plastika
- Radni napon
24 V/DC
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3418067 BALLUFF senzor nagiba BSI0015 BSI0015 Mjerno podučje: 360 - 0 ° analogno M12 x 1
Upute za rad i sigurnost
Upute za rad i sigurnost 3418067 BALLUFF senzor nagiba BSI0015 BSI0015 Mjerno podučje: 360 - 0 ° analogno M12 x 1
Opis
Senzori nagiba kontinuirano detektiraju rotacijske pokrete u jednoj osi. Princip mjerenja = MEMS-bazirani mjerni sustav, mjerne osi = 1, mjerni raspon = 0...360°, radni napon Ub = 10...30 VDC, sučelje = analogno, struja 4,20 mA, rezolucija = ? 0,01 °, Točnost=±0,25°, Priključak=Konektor, M12x1, Materijal kućišta=Plastika, Temperatura okoline=-40...85 °C, Klasa zaštite=IP67, Odobrenje/Sukladnost=CEcULusWEEE, Dodatni tekst=Moguće centriranje preko 360° u vertikalnom položaju
