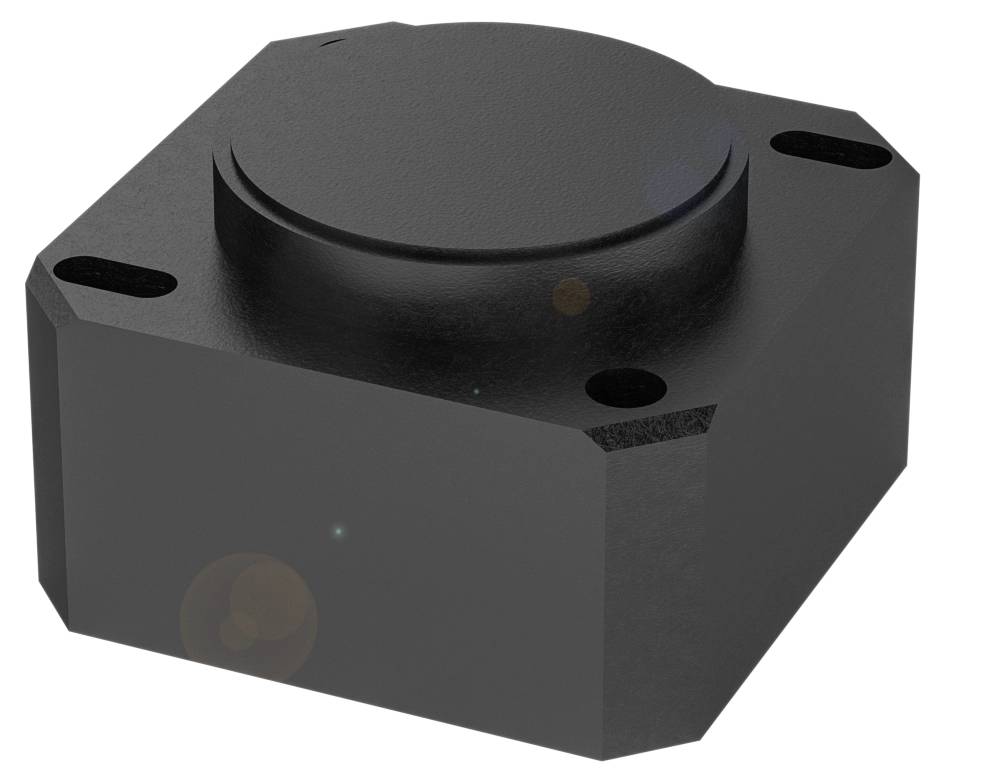

BALLUFF senzor nagiba BSI0010 BSI0010 Mjerno podučje: 30 - -30 ° analogno naponski M12 x 1 Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
senzor nagiba
Pogonski napon maks.
30 V
Mjerno područje (maks.)
-30 °
Izlazi
analogni napon
Tehnički list (PDF)
Broj
Ukupno (549,00 € / komad)
549,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor nagiba BSI0010 BSI0010 Mjerno podučje: 30 - -30 ° analogno naponski M12 x 1 Piece
- Radni napon Ub: 12...30 VDC
- Sučelje: 2x analogno, napon 0…10 V
- Mjerni raspon: -30...30°
- Princip mjerenja: MEMS
- Mjerne osi: 2
Tehnički podaci
- Glavne značajke: Priključak: konektor, M12x1
- Rezolucija: ≤ 0,09 °
- Radni napon Ub: 12...30 VDC
- Materijal kućišta: plastika
- Preciznost: ±1.0°
- Mjerne osi: 2
- Mjerni raspon: -30...30°
- Princip mjerenja: MEMS
- Sučelje: 2x analogno, napon 0…10 V
- Zaštita: IP67
- IP69
- Temperatura okoline: -40...80 °C
- Dodatni tekst: Centriranje je moguće unutar raspona od ±5° odstupanja od horizontale
- Dodatne značajke:
- Dimenzije: 40 x 25 x 40 mm
- Pričvršćivanje: Vijci
- Nazivni radni napon Ue DC: 24 V
- Radni napon Ub: 12...30 VDC
- Priključak: M12x1
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: ne
- MTTF (40 °C): 131 a
- Materijal kućišta: plastika
- EN 60068-2-27, Udar: da
- EN 60068-2-6, Vibracije: da
- Klasa zaštite: IP67, IP69
- Temperatura okoline: -40...80 °C
- Temperatura skladištenja: -40...85 °C
- Težina: 45 g
- Potrošnja struje: maks. 15 mA
- Rezolucija: ≤ 0,09 °
- Analogni izlaz: 2x analogni, napon 0…10 V
- Preciznost: ±1.0°
- Relativna vlažnost: 95%, bez kondenzacije
- Princip mjerenja: MEMS
- Otpor opterećenja min., analogni izlaz: 20 kOhm
- Frekvencija uzorkovanja: 20 ms
- Maks. temperaturno odstupanje: ±0,8°/10 K
- Mjerne osi: 2
- Smjer rotacije: u smjeru kazaljke na satu
- Vrsta ambalaže
Piece
- Vrsta proizvoda
senzor nagiba
- Tip
BSI0010
- min. pogonski napon
12 V
- Pogonski napon maks.
30 V
- Pogonski napon
12 - 30 V
- Pogonska struja
24 mA
- Mjerno područje (min.)
30°
- Mjerno područje (maks.)
-30°
- Mjerno podučje
30 - -30 °
- Rezolucija
0.09°
- Broj osi
2
- Izlazi
analogni napon
- Izlazni signal (min.)
0 V
- Izlazni signal (maks.)
10 V
- Preciznost mjerenja ±
0.6°
- Priključak
M12 x 1
- Materijal kućišta
plastika
- Vrsta montaže
vijčano pričvršćenje
- Sučelja
analogno naponski
- Min. temperatura
-40 °C
- Maks. temperatura
80 °C
IP67/IP69
- Dužina
40 mm
- Širina
40 mm
- Visina
25 mm
- Sadržaj
1 St.
- Nazivni napon
30 V
- Materijal
plastika
- Radni napon
24 V/DC
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3418100 BALLUFF senzor nagiba BSI0010 BSI0010 Mjerno podučje: 30 - -30 ° analogno naponski M12 x 1 Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3418100 BALLUFF senzor nagiba BSI0010 BSI0010 Mjerno podučje: 30 - -30 ° analogno naponski M12 x 1 Piece
Opis
MEMS senzori nagiba idealni su za kontrolu položaja strojnih komponenti u dvije osi. Princip mjerenja = MEMS-bazirani mjerni sustav, mjerne osi = 2, mjerni raspon = -30...30°, radni napon Ub = 12...30 VDC, sučelje = 2x analogno, napon 0,10 V, rezolucija = ? 0,09 °, Točnost = ±0,6°, Priključak = Konektor, M12x1, Materijal kućišta = Plastika, Temperatura okoline = -25...85 °C, Klasa zaštite = IP67, Odobrenje/Sukladnost = CEcULusWEEE, Dodatni tekst = Centriranje moguće unutar raspona od ±5° odstupanja od horizontale
