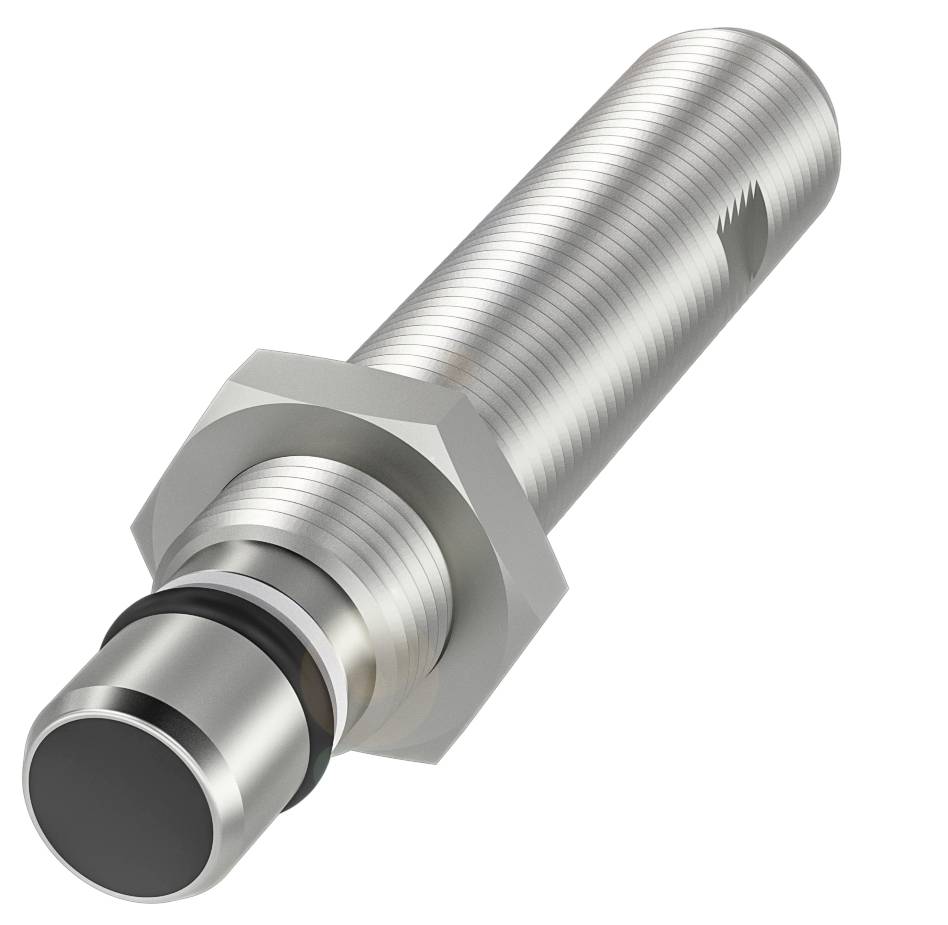

BALLUFF senzor induktivan BES 516-300-S281-S4-D BHS0037 M12 u istoj ravnini NPN, zatvarač (Ø x D) 12 mm x 69 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor
Pogonski napon maks.
30 V/DC
Izlazi
NPN, zatvarač
Preklopna razdalja (maks.)
1.5 mm
Izvedba
induktivan
Tehnički list (PDF)
Broj
Ukupno (249,99 € / komad)
249,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor BES 516-300-S281-S4-D BHS0037 M12 u istoj ravnini NPN, zatvarač (Ø x D) 12 mm x 69 mm
- Dimenzije: Ø 12 x 69 mm
- Dizajn: M12x1
- Ugradnja: u ravnini s površinom
- Domet: 1.5 mm
- Preklopni izlaz: NPN normalno otvoren (NO)
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 12 x 69 mm
- Aktivna površina, materijal: EP
- Priključak: Konektor, M12x1 konektor, 4-pinski
- Dizajn: M12x1
- Radni napon Ub: 10...30 VDC
- Maksimalna otpornost na tlak: 500 bara
- Ugradnja: u ravnini s površinom
- Materijal kućišta: nehrđajući čelik (1.4104)
- Domet: 1.5 mm
- Preklopni izlaz: NPN normalno otvoren (NO)
- Frekvencija prebacivanja: 1000 Hz
- Vrsta zaštite: IP68
- Temperatura okoline: -25...80 °C
- Dodatne značajke:
- Dimenzije: Ø 12 x 69 mm
- Pričvršćivanje: M12x1
- Prikaz radnog napona: ne
- Prikaz funkcija: ne
- Izlazni otpor Ra: 33,0 kOhm
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 200 mA
- Nazivni napon izolacije Ui: 75 V DC
- Nazivna struja kratkog spoja: 100 A
- Kašnjenje spremnosti tv maks.: 10 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Minimalna radna struja Im: 0 mA
- Maks. kapacitet opterećenja pri Ue: 1 µF
- Struja bez opterećenja Io maks., prigušena: 10 mA
- Struja bez opterećenja Io maks., neprigušena: 2 mA
- Preostala struja lr maks.: 80 µA
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 1000 Hz
- Statički pad napona maks.: 1,5 V
- Priključak: M12x1 konektor, 4-pinski, A-kodiranje
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Osigurana udaljenost preklapanja Sa: 1,2 mm
- Histereza H maks. (% od Sr): 15,0 %
- Nazivna udaljenost preklapanja Sn: 1,5 mm
- Stvarna udaljenost preklapanja Sr: 1,5 mm
- Stvarna udaljenost preklapanja Sr, tolerancija: ±10%
- Maks. temperaturni pomak (% od Sr): 10%
- Ponovljivost maks. (% od Sr): 5,0%
- MTTF (40 °C): 1120
- Aktivna površina, materijal: EP
- Moment zatezanja: 15 Nm ±10%
- Veličina: M12x1
- Duljina montaže: 55,00 mm
- Ugradnja: ugradna
- Materijal kućišta: nehrđajući čelik (1.4104)
- Materijal potpornog prstena: PTFE
- Brtveni prsten, veličina: 5,3 × 2,4 mm
- Maksimalna otpornost na tlak: 500 bara
- Tlačna čvrstoća, napomena: otporna na tlak ulja
- Vrsta proizvoda
senzor
- Tip
BES 516-300-S281-S4-D
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Izlazi
NPN, zatvarač
- Preklopna razdalja (maks.)
1.5 mm
- Frekvencija prebacivanja
1000 Hz
- Izvedba
induktivan
- Priključak
M12, 4-polni
- Montaža
u istoj ravnini
- Veličina
M12
- Materijal kućišta
nehrđajući čelik
EP
- Vrsta kontakta
1 zatvarač
IP68
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Dužina
69 mm
- Promjer
12 mm
- dim.
(Ø x D) 12 mm x 69 mm
- Nazivni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416949 BALLUFF senzor induktivan BES 516-300-S281-S4-D BHS0037 M12 u istoj ravnini NPN, zatvarač (Ø x D) 12 mm x 69 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3416949 BALLUFF senzor induktivan BES 516-300-S281-S4-D BHS0037 M12 u istoj ravnini NPN, zatvarač (Ø x D) 12 mm x 69 mm
Opis
Naši induktivni senzori otporni na visoki tlak BHS mogu izdržati tlakove do 500 bara. Stoga su savršeno prikladni za nadzor položaja vaše hidraulike, kao što je kontrola krajnjeg položaja na hidrauličkim cilindrima ili nadzor položaja ventila. Njihova otpornost omogućena je materijalima kućišta otpornim na medije i posebnim postupkom brtvljenja. Za vaše individualne primjene nudimo vam različite izvedbe kao i sveobuhvatan asortiman s različitim promjerima kućišta i veličinama navoja. Dimenzije = Ø 12 x 69 mm, Dizajn = M12x1, Ugradnja = u ravnini, Domet = 1,5 mm, Preklopni izlaz = NPN normalno otvoren (NO), Frekvencija preklapanja = 1000 Hz, Materijal kućišta = nehrđajući čelik (1.4104), Materijal osjetljive površine = EP, Priključak = Konektor, M12x1 utikač, 4-pinski, Radni napon Ub = 10...30 VDC, Temperatura okoline = -25...80 °C, Maks. otpor na tlak = 500 bar, Klasa zaštite = IP68, Odobrenje/Sukladnost = CE, UKCA, cULus, WEEE
