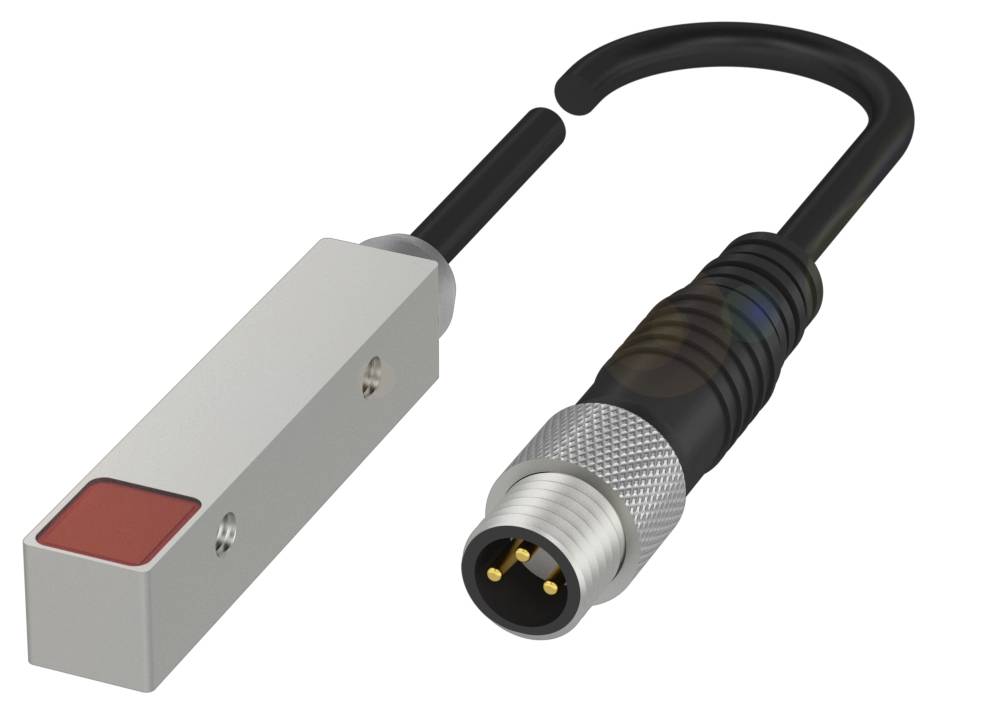

BALLUFF reflektirajuća svjetlosna barijera BOS Q08M-PS-PR20-00,2-S49 BOS01T9 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Priključak
utikač
Tip
BOS Q08M-PS-PR20-00,2-S49
Radni napon
24 V/DC
Vrsta kontakta
1 zatvarač
Tehnički list (PDF)
Broj
Ukupno (174,99 € / komad)
174,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF reflektirajuća svjetlosna barijera BOS Q08M-PS-PR20-00,2-S49 BOS01T9 1 St.
- Dimenzije: 8 x 44 x 8 mm
- Serija: Q08M
- Sučelje: PNP normalno otvoreno (NO)
- Princip rada: Optoelektronički senzor
- Optički princip funkcioniranja: reflektirajuća svjetlosna barijera
Tehnički podaci
- Glavne značajke: Dimenzije: 8 x 44 x 8 mm
- Aktivna površina, materijal: PMMA
- Priključak: Kabel s konektorom, 0,20 m, PUR
- Serija: Q08M
- Radni napon Ub: 10...30 VDC
- Princip rada: Optoelektronički senzor
- Optički princip rada: reflektirajuća svjetlosna barijera
- Materijal kućišta: cink, tlačno lijevani, poniklani
- Vrsta svjetla: LED crveno svjetlo
- Veličina svjetlosne točke: Ø 3,0 mm izlaz svjetlosti
- Domet: 0...1 m
- Sučelje: PNP normalno otvoreno (NO)
- Karakteristika snopa: divergentna
- Dodatne značajke:
- Princip rada: Optoelektronički senzor
- Dimenzije: 8 x 44 x 8 mm
- Pričvršćivanje: vijak M3
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 20 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maks. kapacitet opterećenja pri Ue: 0,5 µF
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 500 Hz
- Priključak: Kabel s konektorom, 0,20 m,|PUR
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Nazivna udaljenost preklapanja Sn: 1 m
- MTTF (40 °C): 972,7 a
- Aktivna površina, materijal: PMMA
- Preklopni izlaz: PNP normalno otvoren (NO)
- Promjer kabela D: 3,00 mm
- Duljina kabela L: 0,2 m
- Materijal kućišta: cink, tlačno lijevani, poniklani
- Materijal plašta: PUR
- EN 60068-2-27, udar: polusinus, 100 gn, 2 ms, 3x8000|polusinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibracije: 10…2000 Hz, amplituda 1 mm, 30|gn, 3x5 h|10…55 Hz, amplituda 1 mm, 3x30|min
- Zaštita: IP67
- Temperatura okoline: -5...55 °C
- Domet: 0...1 m
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: poniklana
- Serija: Q08M
- Oblik: Kvadrat|Spoj 90°
- Prikaz: Granični raspon - LED žuta, trepćuća
- Kašnjenje isključivanja toff maks.: 1 ms
- Kašnjenje uključivanja ton maks.: 1 ms
- Struja bez opterećenja Io maks. pri Ue: 15 mA
- Pad napona Ud maks. pri Ie: 0,7 V
- Optički princip funkcioniranja: reflektirajuća svjetlosna barijera
- Vrsta svjetla: LED crveno svjetlo
- Veličina svjetlosne točke: Ø 3,0 mm izlaz svjetlosti
- Polarizacijski filter: da
- Funkcija optičkog preklapanja: preklapanje u mraku
- Karakteristika snopa: divergentna
- Valna duljina: 645 nm
- Grupa LED dioda prema IEC 62471: Slobodna grupa
- Referentni reflektor: BOS R-2
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
BOS Q08M-PS-PR20-00,2-S49
- Radni napon
24 V/DC
- Vrsta kontakta
1 zatvarač
- Frekvencija prebacivanja
500 Hz
- Priključak
utikač
- Duljina kabela
0.2 m
- Materijal kućišta
tlačno lijevani cink, poniklani
- Svojstvo materijala
tlačni lijev
- Tip odašiljača
LED crveni
- Valna duljina
645 nm
1 m
IP67
- Dubina
8 m
- Promjer
3.0 m
- dim.
(Ø x D) 3.0 m x 8 m
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416812 BALLUFF reflektirajuća svjetlosna barijera BOS Q08M-PS-PR20-00,2-S49 BOS01T9 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3416812 BALLUFF reflektirajuća svjetlosna barijera BOS Q08M-PS-PR20-00,2-S49 BOS01T9 1 St.
Opis
Naša reflektirajuća svjetlosna barijera posebno se lako poravnava zahvaljujući velikim tolerancijama montaže. Montirate samo električni uređaj i reflektor. Veliki reflektori osiguravaju velike domete. Svjetlosne barijere detektiraju objekte bez obzira na površinu, boju i materijal. Zahvaljujući polarizirajućem filteru, prikladni su i za detekciju sjajnih predmeta. Optoelektronički senzor, svjetlosni emiter = LED, vrsta priključka = kabel s konektorom, sklopni izlaz = PNP normalno otvoren (NO), maks. domet = 1 m
