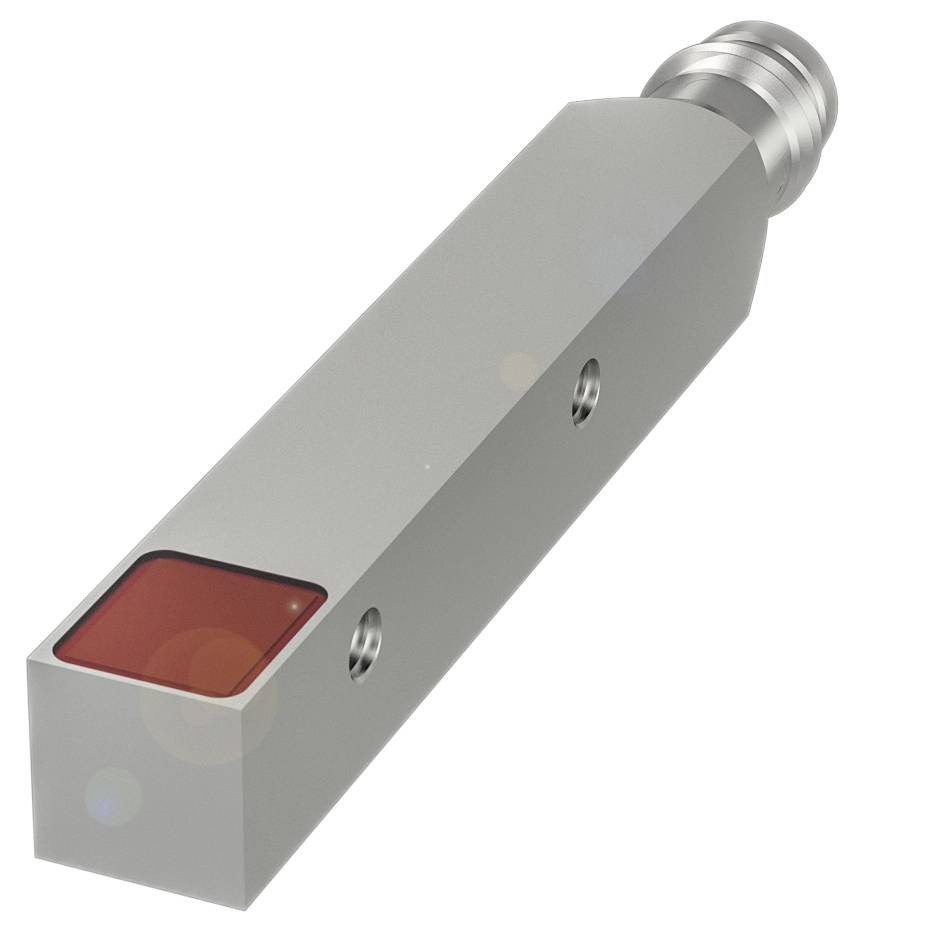

BALLUFF reflektirajuća svjetlosna barijera BOS Q08M-PO-PR20-S49 BOS01TA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Priključak
M8, 3-polni
Tip
BOS Q08M-PO-PR20-S49
Radni napon
24 V/DC
Tehnički list (PDF)
Broj
Ukupno (174,99 € / komad)
174,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF reflektirajuća svjetlosna barijera BOS Q08M-PO-PR20-S49 BOS01TA 1 St.
- Dimenzije: 8 x 59 x 8 mm
- Serija: Q08M
- Sučelje: PNP normalno zatvoreno (NC)
- Princip rada: Optoelektronički senzor
- Optički princip funkcioniranja: reflektirajuća svjetlosna barijera
Tehnički podaci
- Glavne značajke: Dimenzije: 8 x 59 x 8 mm
- Aktivna površina, materijal: PMMA
- Priključak: Konektor, M8x1 konektor, 3-pinski
- Serija: Q08M
- Radni napon Ub: 10...30 VDC
- Princip rada: Optoelektronički senzor
- Optički princip funkcioniranja: reflektirajuća svjetlosna barijera
- Materijal kućišta: cink, tlačno lijevani, poniklani
- Vrsta svjetla: LED crveno svjetlo
- Veličina svjetlosne točke: Ø 3,0 mm izlaz svjetlosti
- Domet: 0...1 m
- Sučelje: PNP normalno zatvoreno (NC)
- Karakteristika snopa: divergentna
- Dodatne značajke:
- Princip rada: Optoelektronički senzor
- Dimenzije: 8 x 59 x 8 mm
- Pričvršćivanje: vijak M3
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 20 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maksimalni kapacitet opterećenja pri Ue: 0,5 µF
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 500 Hz
- Priključak: Konektor, M8x1 utikač, 3-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Nazivna udaljenost preklapanja Sn: 1 m
- MTTF (40 °C): 972,7 a
- Aktivna površina, materijal: PMMA
- Preklopni izlaz: PNP normalno zatvoren (NC)
- Materijal kućišta: cink, tlačno lijevani, poniklani
- EN 60068-2-27, udar: polusinus, 30 gn, 11 ms, 3x6|polusinus, 100 gn, 2 ms, 3x8000
- EN 60068-2-6, vibracije: 10…2000 Hz, amplituda 1 mm, 30|gn, 3x5 h|10…55 Hz, amplituda 1 mm, 3x30|min
- Zaštita: IP67
- Temperatura okoline: -5...55 °C
- Domet: 0...1 m
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: poniklana
- Serija: Q08M
- Oblik: Kvadrat|Spoj 90°
- Prikaz: Granični raspon - LED žuta, treperi | LED žuta: Prijem svjetla
- Kašnjenje isključivanja toff maks.: 1 ms
- Kašnjenje uključivanja ton maks.: 1 ms
- Struja bez opterećenja Io maks. pri Ue: 15 mA
- Pad napona Ud maks. pri Ie: 0,7 V
- Optički princip funkcioniranja: reflektirajuća svjetlosna barijera
- Vrsta svjetla: LED crveno svjetlo
- Veličina svjetlosne točke: Ø 3,0 mm izlaz svjetlosti
- Polarizacijski filter: da
- Funkcija optičkog preklapanja: preklapanje svjetla
- Karakteristika snopa: divergentna
- Valna duljina: 645 nm
- LED grupa prema IEC 62471: Slobodna grupa
- Referentni reflektor: BOS R-2
- Vrsta ambalaže
Piece
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
BOS Q08M-PO-PR20-S49
- Radni napon
24 V/DC
- Vrsta kontakta
1 otvarač
- Frekvencija prebacivanja
500 Hz
- Priključak
M8, 3-polni
- Materijal kućišta
tlačno lijevani cink, poniklani
- Svojstvo materijala
tlačni lijev
- Tip odašiljača
LED crveni
- Valna duljina
645 nm
1 m
IP67
- Dubina
8 m
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416809 BALLUFF reflektirajuća svjetlosna barijera BOS Q08M-PO-PR20-S49 BOS01TA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3416809 BALLUFF reflektirajuća svjetlosna barijera BOS Q08M-PO-PR20-S49 BOS01TA 1 St.
Opis
Naša reflektirajuća svjetlosna barijera posebno se lako poravnava zahvaljujući velikim tolerancijama montaže. Montirate samo električni uređaj i reflektor. Veliki reflektori osiguravaju velike domete. Svjetlosne barijere detektiraju objekte bez obzira na površinu, boju i materijal. Zahvaljujući polarizirajućem filteru, prikladni su i za detekciju sjajnih predmeta. Optoelektronički senzor, svjetlosni emiter = LED, vrsta priključka = utični konektor, preklopni izlaz = PNP otvarač (NC), maks. domet = 1 m
