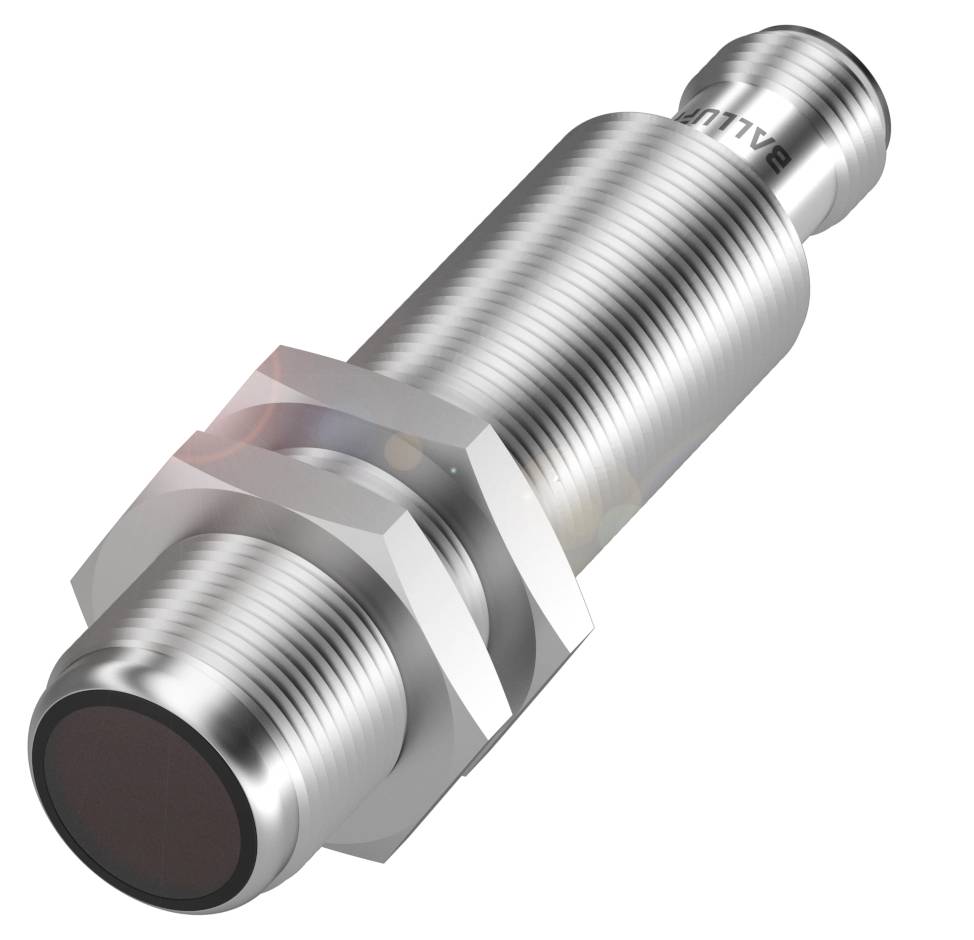

BALLUFF reflektirajuća svjetlosna barijera BOS 18E-PA-PR20-S4 BOS01KL retroreflektirajući 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Funkcije
retroreflektirajući
Priključak
M12, 4-polni
Tip
BOS 18E-PA-PR20-S4
Tehnički list (PDF)
Broj
Ukupno (199,99 € / komad)
199,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF reflektirajuća svjetlosna barijera BOS 18E-PA-PR20-S4 BOS01KL retroreflektirajući 1 St.
- Dimenzije: Ø 18 x 75 mm
- Serija: 18E
- Sučelje: PNP normalno otvoreno (NO)
- PNP normalno zatvoren (NC)
- Princip rada: Optoelektronički senzor
- Posebne značajke: Ispiranje
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 18 x 75 mm
- Aktivna površina, materijal: staklo
- Priključak: Konektor, M12x1 konektor, 4-pinski
- Serija: 18E
- Posebne značajke: Ispiranje
- Radni napon Ub: 10...30 VDC
- Princip rada: Optoelektronički senzor
- Optički princip funkcioniranja: reflektirajuća svjetlosna barijera
- Materijal kućišta: nehrđajući čelik (1.4404)
- Vrsta svjetla: LED crveno svjetlo
- Veličina svjetlosne točke: Ø 300 mm na 7 m
- Domet: 5 m
- Sučelje: PNP normalno otvoreno (NO)
- PNP normalno zatvoren (NC)
- Karakteristika snopa: divergentna
- Dodatne značajke:
- Princip rada: Optoelektronički senzor
- Dimenzije: Ø 18 x 75 mm
- Pričvršćivanje: Matica M18x1
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maksimalni kapacitet opterećenja pri Ue: 0,1 µF
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 400 Hz
- Priključak: Konektor, M12x1 utikač, 4-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Nazivna udaljenost preklapanja Sn: 5 m
- Maks. temperaturni pomak (% od Sr): 10%
- MTTF (40 °C): 538 a
- Aktivna površina, materijal: staklo
- Preklopni izlaz: PNP normalno otvoren (NO)|PNP normalno zatvoren (NC) Pinovi 4-2
- Materijal kućišta: nehrđajući čelik (1.4404)
- EN 60068-2-27, udar: polusinus, 30 gn, 11 ms, 3x6|polusinus, 100 gn, 2 ms, 3x8000
- EN 60068-2-6, vibracije: 10…55 Hz, amplituda 1 mm, 3x30|min|10…2000 Hz, amplituda 1 mm, 30|gn, 3x5 h
- Klasa zaštite: IP68/IP67
- Temperatura okoline: -25...70 °C
- Stupanj kontaminacije: 3
- Domet: 5 m
- Maks. moment zatezanja: 40 Nm
- Kontakti, površinska zaštita: pozlaćeni
- Serija: 18E
- Oblik: Cilindar|Ravna optika
- Kašnjenje isključivanja toff max.: 1,25 ms
- Kašnjenje uključivanja ton maks.: 1,25 ms
- Struja bez opterećenja Io maks. pri Ue: 30 mA
- Pad napona Ud maks. pri Ie: 2,5 V
- Maksimalno ambijentalno svjetlo: 10000 luksa
- Optički princip funkcioniranja: reflektirajuća svjetlosna barijera
- Vrsta svjetla: LED crveno svjetlo
- Veličina svjetlosne točke: Ø 300 mm na 7 m
- Polarizacijski filter: da
- Funkcija optičkog preklapanja: preklapanje tamno/svjetlo
- Karakteristika snopa: divergentna
- Valna duljina: 640 nm
- LED grupa prema IEC 62471: Slobodna grupa
- Klasa zaštite prema DIN 40050: IPx9K
- Električne značajke podešivača: ne
- Vrsta ambalaže
Piece
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
BOS 18E-PA-PR20-S4
- Funkcije
retroreflektirajući
- Radni napon
24 V/DC
- Vrsta kontakta
1 otvarač
1 zatvarač
- Frekvencija prebacivanja
400 Hz
- Priključak
M12, 4-polni
- Veličina
M18
- Materijal kućišta
nehrđajući čelik
- Svojstvo materijala
nehrđajući
- Tip odašiljača
LED crveni
- Valna duljina
640 nm
5 m
IP68
IP67
- Promjer
18 mm
- dim.
(Ø) 18 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416801 BALLUFF reflektirajuća svjetlosna barijera BOS 18E-PA-PR20-S4 BOS01KL retroreflektirajući 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3416801 BALLUFF reflektirajuća svjetlosna barijera BOS 18E-PA-PR20-S4 BOS01KL retroreflektirajući 1 St.
Opis
Naša reflektirajuća svjetlosna barijera posebno se lako poravnava zahvaljujući velikim tolerancijama montaže. Montirate samo električni uređaj i reflektor. Veliki reflektori osiguravaju velike domete. Svjetlosne barijere detektiraju objekte bez obzira na površinu, boju i materijal. Zahvaljujući polarizirajućem filteru, prikladni su i za detekciju sjajnih predmeta. Serija = 18E, Dimenzije = Ø 18 x 75 mm, Sučelje = PNP normalno otvoren (NO) PNP normalno zatvoren (NC), Princip rada = Optoelektronički senzor, Optički princip rada = Retroreflektirajuća svjetlosna barijera, Karakteristika snopa = Divergentna, Vrsta svjetla = LED crveno svjetlo, Veličina svjetlosne točke = Ø 300 mm na 7 m, Domet = 5 m, Priključak = Konektor, M12x1 konektor, 4-pinski, Materijal kućišta = Nehrđajući čelik (1.4404), Materijal osjetljive površine = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusEcolabFDA compliantEACWEEE
