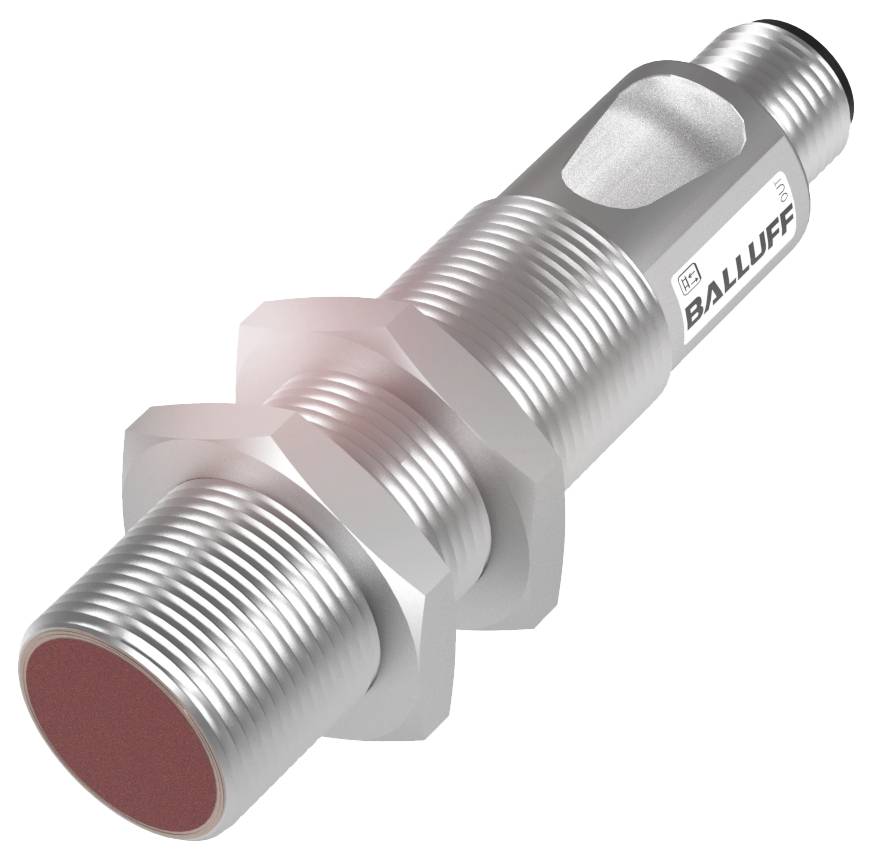

BALLUFF optički senzor BOS01NH BOS01NH odašiljač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
optički senzor
Pogonski napon maks.
30.0 V
Priključak
M12, 4-polni
Tip
BOS01NH
Tehnički list (PDF)
Broj
Ukupno (174,99 € / komad)
174,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF optički senzor BOS01NH BOS01NH odašiljač 10.0 - 30.0 V 1 St.
- Dimenzije: Ø 18 x 75 mm
- Serija: 18M
- Ulazna funkcija: Test (Emiter isključen)
- Princip rada: Optoelektronički senzor
- Optički princip rada: Jednosmjerna svjetlosna barijera (odašiljač)
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 18 x 75 mm
- Aktivna površina, materijal: staklo
- Priključak: Konektor, M12x1 konektor, 4-pinski
- Serija: 18M
- Radni napon Ub: 10...30 VDC
- Ulazna funkcija: Test (Emiter isključen)
- Princip rada: Optoelektronički senzor
- Optički princip rada: Jednosmjerna svjetlosna barijera (odašiljač)
- Materijal kućišta: poniklani mesing
- Vrsta svjetla: Crveno lasersko svjetlo
- Veličina svjetlosne točke: Ø 40 mm na 60 m
- Domet: 0...60 m
- Karakteristika snopa: kolimirana
- Dodatne značajke:
- Princip rada: Optoelektronički senzor
- Dimenzije: Ø 18 x 75 mm
- Pričvršćivanje: Matica M18x1
- Nazivni radni napon Ue DC: 24 V
- Nazivni napon izolacije Ui: 75 V DC
- Radni napon Ub: 10...30 VDC
- Preostala valovitost maks. (% od Ue): 15%
- Razred zaštite: II
- Priključak: Konektor, M12x1 utikač, 4-pinski
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Nazivna udaljenost preklapanja Sn: 60 m, podesiva
- MTTF (40 °C): 778
- Aktivna površina, materijal: staklo
- Materijal kućišta: poniklani mesing
- Domet: 0...60 m
- Maks. moment zatezanja: 15 Nm | 30 Nm
- Kontakti, površinska zaštita: pozlaćeni
- Serija: 18M
- Oblik: Cilindar|Ravna optika
- Zaslon: Zelena LED dioda: radni napon
- Podešivač: ne
- Struja bez opterećenja Io maks. pri Ue: 9 mA
- Optički princip rada: Jednosmjerna svjetlosna barijera (odašiljač)
- Klasa lasera prema IEC 60825-1: 1
- Vrsta svjetla: Crveno lasersko svjetlo
- Veličina svjetlosne točke: Ø 40 mm na 60 m
- Prosječna snaga Po maks.: 390 µW
- Trajanje impulsa t max.: 30,0 µs
- Frekvencija impulsa: 10,8 kHz
- Najmanji dio tip.: Ø 0,2 mm na 1,5 m. R0 = 5 m
- Ulazna funkcija: Test (Emiter isključen)
- Referentni prijemnik: BOS 18M-..-LE20-..
- Površinska zaštita Mehaničke značajke: poniklano
- Snaga impulsa Pp maks.: 2,5 mW
- Vrsta ambalaže
Piece
- Vrsta proizvoda
optički senzor
- Tip
BOS01NH
- Izvedba
odašiljač
- Radni napon
24
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Priključak
M12, 4-polni
- Veličina
M18
- Materijal kućišta
mjed
- Tip odašiljača
poluvodički laser, crveni
- Razred lasera
1
60 m
IP67
- Min. temperatura
-5 °C
- Maks. temperatura
55 °C
- Dužina
75.00 mm
- Dubina
75 m
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3418149 BALLUFF optički senzor BOS01NH BOS01NH odašiljač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3418149 BALLUFF optički senzor BOS01NH BOS01NH odašiljač 1 St.
Opis
Zahvaljujući izvrsnoj ponovljivosti, naši jednosmjerni senzori idealni su za zadatke pozicioniranja. Prepoznaju predmete bez obzira na površinu, boju i materijal. Odašiljač i prijemnik nalaze se u odvojenim kućištima. Veliki dometi nisu problem za svjetlosne barijere. Imaju veliku funkcionalnu rezervu i vrlo su otporni na prljavštinu. Serija = 18M, Dimenzije = Ø 18 x 75 mm, Ulazna funkcija = Test (emiter isključen), Princip rada = Optoelektronički senzor, Optički princip rada = Senzor s jednosmjernom svjetlosnom vezom (odašiljač), Karakteristika snopa = Kolimirani, Vrsta svjetla = Crveno lasersko svjetlo, Veličina svjetlosne točke = Ø 40 mm na 60 m, Domet = 0...60 m, Priključak = Konektor, M12x1 konektor, 4-pinski, Materijal kućišta = Mesing, Materijal aktivne površine = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = cULusCEEACWEEE
