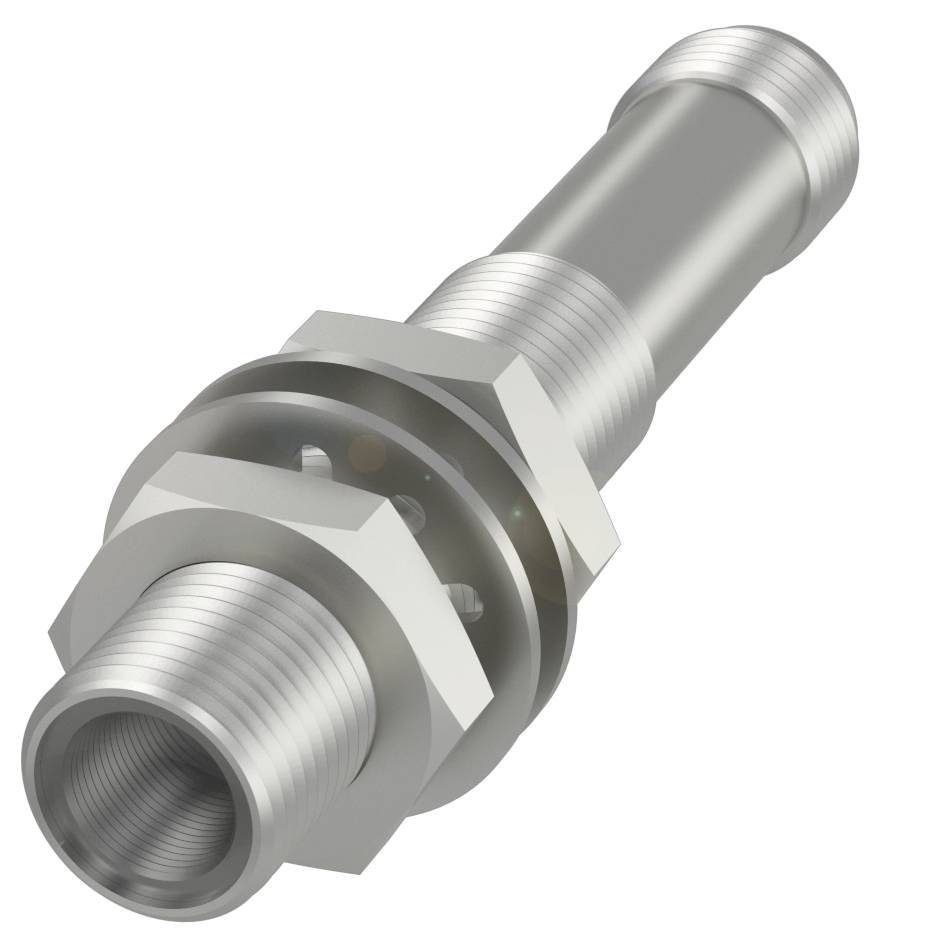

BALLUFF optički senzor BOS00WL BOS00WL 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
optički senzor
Pogonski napon maks.
30.0 V
Priključak
M12, 4-polni
Tip
BOS00WL
Radni napon
24
Tehnički list (PDF)
Broj
Ukupno (189,99 € / komad)
189,99 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF optički senzor BOS00WL BOS00WL 10.0 - 30.0 V 1 St.
- Dimenzije: Ø 12 x 70 mm
- Serija: 12M
- Ulazna funkcija: Test (Emiter isključen)
- Princip rada: Optoelektronički senzor
- Optički princip rada: Jednosmjerna svjetlosna barijera (odašiljač)
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 12 x 70 mm
- Aktivna površina, materijal: staklo
- Priključak: Konektor, M12x1 konektor, 4-pinski
- Serija: 12M
- Radni napon Ub: 10...30 VDC
- Ulazna funkcija: Test (Emiter isključen)
- Princip rada: Optoelektronički senzor
- Optički princip rada: Jednosmjerna svjetlosna barijera (odašiljač)
- Materijal kućišta: poniklani mesing
- Vrsta svjetla: Crveno lasersko svjetlo
- Veličina svjetlosne točke: Ø 2,5 mm izlaz svjetlosti
- Domet: 0...3 m
- Karakteristike snopa: Fokus obično na 500 mm
- Dodatne značajke:
- Princip rada: Optoelektronički senzor
- Dimenzije: Ø 12 x 70 mm
- Pričvršćivanje: Matica M12x1
- Nazivni radni napon Ue DC: 24 V
- Nazivni napon izolacije Ui: 75 V DC
- Radni napon Ub: 10...30 VDC
- Preostala valovitost maks. (% od Ue): 10%
- Priključak: Konektor, M12x1 utikač, 4-pinski
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Nazivna udaljenost preklapanja Sn: 3 m, podesiva
- MTTF (40 °C): 593 a
- Aktivna površina, materijal: staklo
- Materijal kućišta: poniklani mesing
- Domet: 0...3 m
- Maks. moment zatezanja: 15 Nm
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: poniklana
- Serija: 12M
- Oblik: Cilindar|Ravna optika
- Struja bez opterećenja Io maks. pri Ue: 10 mA
- Optički princip rada: Jednosmjerna svjetlosna barijera (odašiljač)
- Klasa lasera prema IEC 60825-1: 1
- Vrsta svjetla: Crveno lasersko svjetlo
- Veličina svjetlosne točke: Ø 2,5 mm izlaz svjetlosti
- Prosječna snaga Po maks.: 60 µW
- Trajanje impulsa t max.: 2,5 µs
- Frekvencija impulsa: 19,7 kHz
- Najmanji dio tipično: 50 µm u fokusu, R0 = 3 m
- Ulazna funkcija: Test (Emiter isključen)
- Referentni prijemnik: BOS 12M-..-LE10-..
- Snaga impulsa Pp maks.: 1,5 mW
- Vrsta proizvoda
optički senzor
- Tip
BOS00WL
- Radni napon
24
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Priključak
M12, 4-polni
- Materijal kućišta
mjed
- Razred lasera
1
3 m
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
50 °C
- Dužina
70.00 mm
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3417493 BALLUFF optički senzor BOS00WL BOS00WL 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3417493 BALLUFF optički senzor BOS00WL BOS00WL 1 St.
Opis
Zahvaljujući izvrsnoj ponovljivosti, naši jednosmjerni senzori idealni su za zadatke pozicioniranja. Prepoznaju predmete bez obzira na površinu, boju i materijal. Odašiljač i prijemnik nalaze se u odvojenim kućištima. Veliki dometi nisu problem za svjetlosne barijere. Imaju veliku funkcionalnu rezervu i vrlo su otporni na prljavštinu. Serija = 12M, Dimenzije = Ø 12 x 70 mm, Ulazna funkcija = Test (emiter isključen), Princip rada = Optoelektronički senzor, Optički princip rada = Senzor s jednosmjernom svjetlosnom zrakom (odašiljač), Karakteristika snopa = Tipični fokus na 500 mm, Vrsta svjetla = Crveno lasersko svjetlo, Veličina svjetlosne točke = Emisija svjetlosti Ø 2,5 mm, Domet = 0...3 m, Priključak = Konektor, M12x1 utikač, 4-pinski, Materijal kućišta = Mesing, Materijal aktivne površine = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusWEEE
