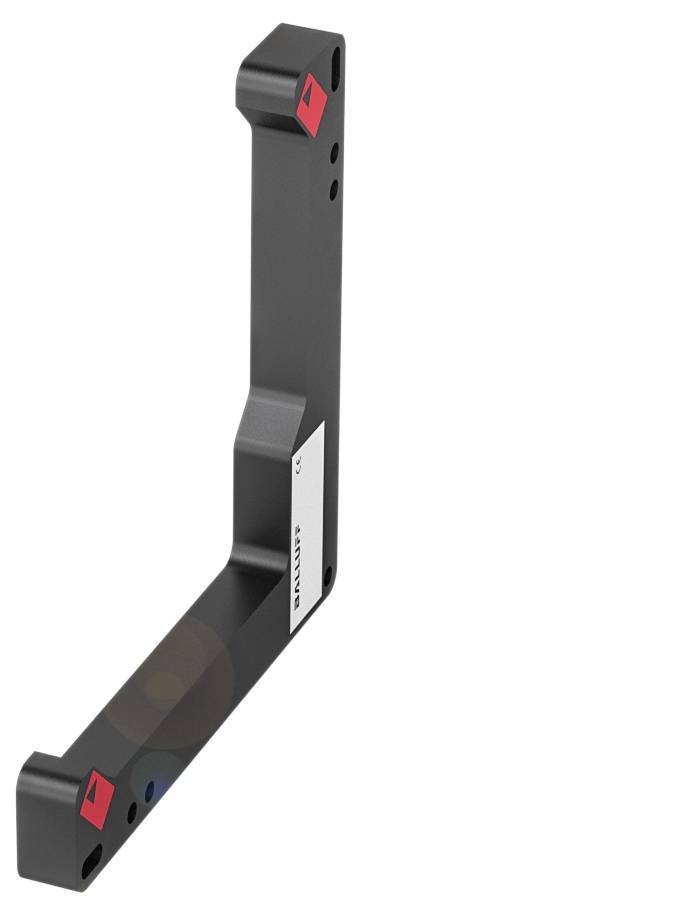

BALLUFF kutna svjetlosna barijera BWL001C BWL001C 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Single
Vrsta proizvoda
kutna svjetlosna barijera
Pogonski napon maks.
30.0 V
Priključak
M8, 3-polni
Tip
BWL001C
Tehnički list (PDF)
Broj
Ukupno (395,00 € / komad)
395,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF kutna svjetlosna barijera BWL001C BWL001C 10.0 - 30.0 V 1 St.
- Dimenzije: 12 x 125 x 134 mm
- Serija: D
- Sučelje: PNP normalno otvoreno/zatvoreno (NO/NC)
- Princip rada: Kutna svjetlosna barijera
- Optički princip rada: Jednosmjerna svjetlosna barijera
Tehnički podaci
- Glavne značajke: Dimenzije: 12 x 125 x 134 mm
- Aktivna površina, materijal: staklo
- Priključak: Konektor, M8x1 konektor, 3-pinski
- Serija: D
- Radni napon Ub: 10...30 VDC
- Princip rada: Kutna svjetlosna barijera
- Optički princip rada: Jednosmjerna svjetlosna barijera
- Materijal kućišta: cink, tlačno lijevani, obojeni
- Vrsta svjetla: crveno svjetlo
- Veličina svjetlosne točke: Ø 2,5 mm izlaz svjetlosti
- Sučelje: PNP normalno otvoreno/zatvoreno (NO/NC)
- Karakteristika snopa: divergentna
- Dodatne značajke:
- Princip rada: Kutna svjetlosna barijera
- Dimenzije: 12 x 125 x 134 mm
- Pričvršćivanje: vijak M4
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 200 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 200 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maksimalni kapacitet opterećenja pri Ue: 0,5 µF
- Preostala struja lr maks.: 50 µA
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 5000 Hz
- Priključak: Konektor, M8x1 utikač, 3-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Aktivna površina, materijal: staklo
- Materijal kućišta: cink, tlačno lijevani, obojeni
- Mogućnosti podešavanja: Prebacivanje svjetla/tame | Osjetljivost
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: lakirano
- Serija: D
- Oblik: Kutni|Ravni spoj
- Prikaz: Izlazna funkcija - LED žuta
- Podešivač: potenciometar 270° (2x)
- Kašnjenje isključivanja toff max.: 0,1 ms
- Kašnjenje uključivanja ton maks.: 0,1 ms
- Struja bez opterećenja Io maks. pri Ue: 35 mA
- Histereza H maks.: 0,15 mm
- MTTF (40 °C) Materijal: 307 a
- Mogućnost zamjene zaštićenog raspona detekcije/mjernog raspona: da
- Vrsta ambalaže
Single
- Vrsta proizvoda
kutna svjetlosna barijera
- Tip
BWL001C
- Radni napon
24
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Vrsta kontakta
1 otvarač
1 zatvarač
- Izlazi
PNP
- Frekvencija prebacivanja
5000 Hz
- Priključak
M8, 3-polni
- Materijal kućišta
cink
- Svojstvo materijala
tlačni lijev
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
60 °C
- Dužina
134.00 mm
- Širina
12.00 mm
- Visina
125.00 mm
- Promjer
2.5 m
- dim.
(Ø x V) 2.5 m x 125.00 mm
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3418112 BALLUFF kutna svjetlosna barijera BWL001C BWL001C 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3418112 BALLUFF kutna svjetlosna barijera BWL001C BWL001C 1 St.
Opis
Balluffove kutne svjetlosne barijere predstavljaju dosljedan daljnji razvoj viličastih svjetlosnih barijera za zahtjevnije primjene. Njihov poseban dizajn kućišta i geometrija snopa omogućuju im prilazak i detekciju objekata iz gotovo svih smjerova. Instalacija je vrlo jednostavna, čak i u teškim prostornim uvjetima: odašiljač i prijemnik su čvrsto poravnati. Serija = D, Dimenzije = 12 x 125 x 134 mm, Sučelje = PNP normalno otvoreno/zatvoreno (NO/NC), Princip rada = Kutna svjetlosna barijera, Optički princip rada = Svjetlosna barijera s prolaznim snopom, Karakteristika snopa = Divergentna, Vrsta svjetla = Crveno svjetlo, Veličina svjetlosne točke = Emisija svjetlosti Ø 2,5 mm, Priključak = Utični konektor, M8x1 konektor, 3-pinski, Materijal kućišta = Cink, tlačno lijevani, Materijal osjetljive površine = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusWEEE
