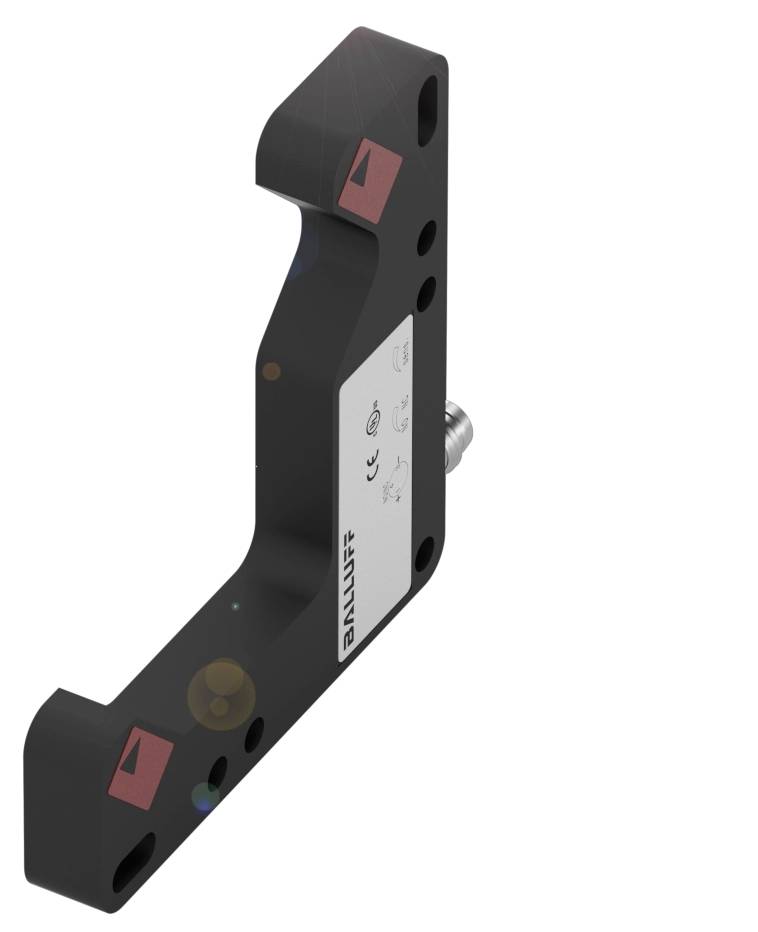

BALLUFF kutna svjetlosna barijera BWL000H BWL000H 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
kutna svjetlosna barijera
Pogonski napon maks.
30.0 V
Priključak
M8, 3-polni
Tip
BWL000H
Tehnički list (PDF)
Broj
Ukupno (255,00 € / komad)
255,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF kutna svjetlosna barijera BWL000H BWL000H 10.0 - 30.0 V 1 St.
- Dimenzije: 10 x 75 x 84 mm
- Serija: D
- Sučelje: NPN normalno otvoreno/zatvoreno (NO/NC)
- Princip rada: Kutna svjetlosna barijera
- Optički princip rada: Jednosmjerna svjetlosna barijera
Tehnički podaci
- Glavne značajke: Dimenzije: 10 x 75 x 84 mm
- Aktivna površina, materijal: staklo
- Priključak: Konektor, M8x1 konektor, 3-pinski
- Serija: D
- Radni napon Ub: 10...30 VDC
- Princip rada: Kutna svjetlosna barijera
- Optički princip rada: Jednosmjerna svjetlosna barijera
- Materijal kućišta: cink, tlačno lijevani, obojeni
- Vrsta svjetla: LED crveno svjetlo
- Veličina svjetlosne točke: Ø 1,7 mm svjetlosni izlaz
- Marka: Globalno
- Sučelje: NPN normalno otvoreno/zatvoreno (NO/NC)
- Karakteristika snopa: divergentna
- Dodatne značajke:
- Princip rada: Kutna svjetlosna barijera
- Dimenzije: 10 x 75 x 84 mm
- Pričvršćivanje: vijak M4
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 200 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 200 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maks. kapacitet opterećenja pri Ue: 1 µF
- Preostala struja lr maks.: 50 µA
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 1500 Hz
- Priključak: Konektor, M8x1 utikač, 3-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Aktivna površina, materijal: staklo
- Materijal kućišta: cink, tlačno lijevani, obojeni
- Mogućnosti podešavanja: Osjetljivost | Prebacivanje svjetla/tame
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: lakirano
- Marka: Globalno
- Serija: D
- Oblik: Kutni|Ravni spoj
- Prikaz: Izlazna funkcija - žuta LED
- Podešivač: potenciometar 270° (2x)
- Kašnjenje isključivanja toff max.: 0,33 ms
- Kašnjenje uključivanja ton maks.: 0,33 ms
- Struja bez opterećenja Io maks. pri Ue: 35 mA
- Pad napona Ud maks. pri Ie: 2,5 V
- Histereza H maks.: 0,15 mm
- MTTF (40 °C) Materijal: 316 a
- Mogućnost zamjene zaštićenog raspona detekcije/mjernog raspona: da
- Vrsta ambalaže
Piece
- Vrsta proizvoda
kutna svjetlosna barijera
- Tip
BWL000H
- Radni napon
24
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Vrsta kontakta
1 otvarač
1 zatvarač
- Izlazi
NPN
- Frekvencija prebacivanja
1500 Hz
- Priključak
M8, 3-polni
- Materijal kućišta
cink
- Svojstvo materijala
tlačni lijev
- Tip odašiljača
LED crveni
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
60 °C
- Dužina
84.00 mm
- Širina
10.00 mm
- Visina
75.00 mm
- dim.
(D x Š x V) 84.00 x 10.00 x 75.00 mm
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3418144 BALLUFF kutna svjetlosna barijera BWL000H BWL000H 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3418144 BALLUFF kutna svjetlosna barijera BWL000H BWL000H 1 St.
Opis
Balluffove kutne svjetlosne barijere predstavljaju dosljedan daljnji razvoj viličastih svjetlosnih barijera za zahtjevnije primjene. Njihov poseban dizajn kućišta i geometrija snopa omogućuju im prilazak i detekciju objekata iz gotovo svih smjerova. Instalacija je vrlo jednostavna, čak i u teškim prostornim uvjetima: odašiljač i prijemnik su čvrsto poravnati. Serija = D, Dimenzije = 10 x 75 x 84 mm, Sučelje = NPN normalno otvoreno/zatvoreno (NO/NC), Princip rada = Kutna svjetlosna barijera, Optički princip rada = Svjetlosna barijera s prolaznim snopom, Karakteristika snopa = Divergentna, Vrsta svjetla = LED crveno svjetlo, Veličina svjetlosne točke = Ø 1,7 mm emisije svjetlosti, Priključak = Utični konektor, M8x1 konektor, 3-pinski, Materijal kućišta = Cink, tlačno lijevani, Materijal osjetljive površine = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusEACWEEE, Marka = Globalno
