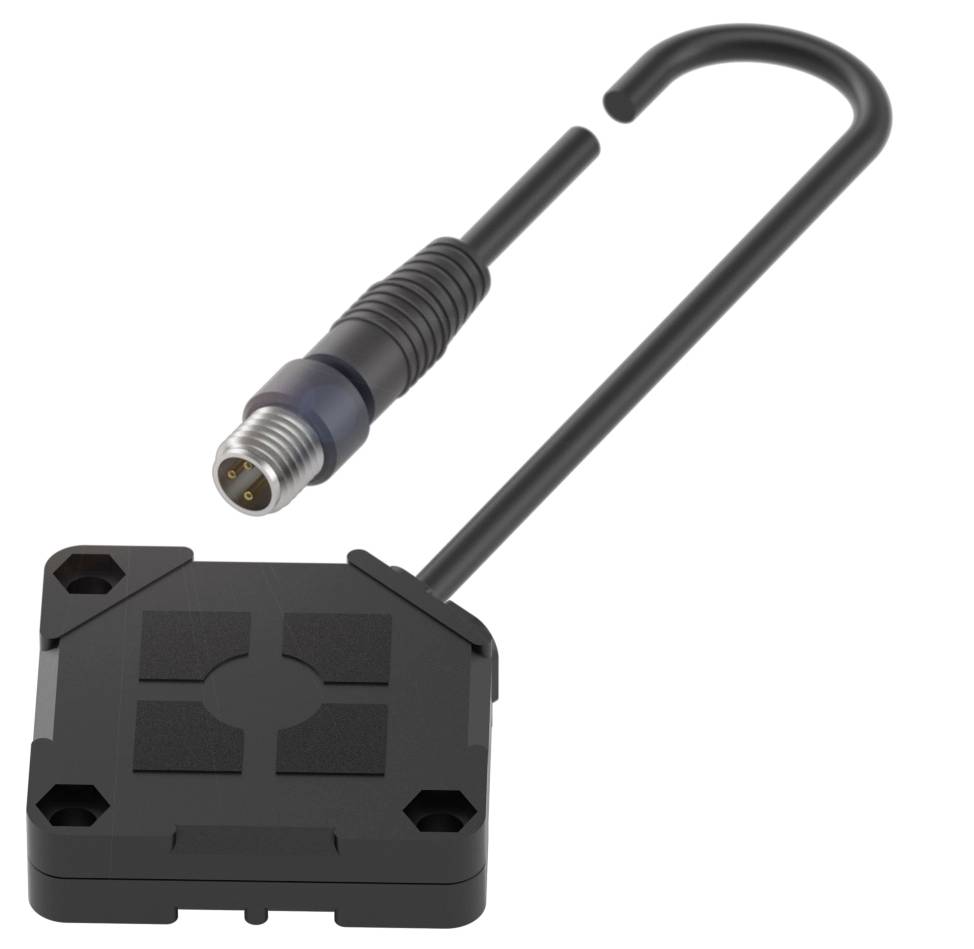

BALLUFF kapacitivni senzor kapacitivan BCS00U6 BCS00U6 u istoj ravnini PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm Single
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Single
Vrsta proizvoda
kapacitivni senzor
Pogonski napon maks.
30.0 V
Vrsta kontakta
1 PNP
Izlazi
PNP
Tehnički list (PDF)
Broj
Ukupno (87,99 € / komad)
87,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF kapacitivni senzor BCS00U6 BCS00U6 u istoj ravnini PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm Single
- Priključak: Kabel s konektorom, M8x1 konektor, 3-pinski, 0,30 m, PUR
- Dimenzije: 40 x 40 x 10 mm
- Instalacija: ugradna
- Preklopni izlaz: PNP normalno otvoren (NO)
- Serija: Q40
Tehnički podaci
- Glavne značajke: Dimenzije: 40 x 40 x 10 mm
- Aktivna površina, materijal: PBT
- Priključak: Kabel s konektorom, M8x1 konektor, 3-pinski, 0,30 m, PUR
- Serija: Q40
- Radni napon Ub: 10...30 VDC
- Ugradnja: ugradna
- Materijal kućišta: PBT
- Raspon: 1...20 mm
- Preklopni izlaz: PNP normalno otvoren (NO)
- Frekvencija prebacivanja: 100 Hz
- Zaštita: IP67
- Osjetljivost: Podesiva udaljenost prebacivanja
- Temperatura okoline: -5...85 °C
- Dodatne značajke:
- Dimenzije: 40 x 40 x 10 mm
- Prikaz radnog napona: da
- Prikaz funkcija: da
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 25 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maks. nosivost pri Ue: 10 µF
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 100 Hz
- Statički pad napona maks.: 2,5 V
- Priključak: M8x1 konektor, 3-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Histereza H maks. (% od Sr): 15,0 %
- Nazivna udaljenost preklapanja Sn: 20 mm
- Maks. temperaturno odstupanje (% od Sr): 20% [-5…55 °C]
- Ponovljivost maks. (% od Sr): 5,0%
- MTTF (40 °C): 195
- Aktivna površina, materijal: PBT
- Veličina: kuboidni oblik
- Ugradnja: ugradna
- Preklopni izlaz: PNP normalno otvoren (NO)
- Promjer kabela D: 3,00 mm
- Duljina kabela L: 0,3 m
- Materijal kućišta: PBT
- Materijal plašta: PUR
- Zaštita: IP67
- Temperatura okoline: -5...85 °C
- Stupanj kontaminacije: 1
- Broj vodiča: 3
- Presjek voda: 0.14 mm²
- Broj pinova: 3
- Marka: Globalno
- Serija: Q40
- Struja bez opterećenja Io maks. pri Ue: 15 mA
- Osjetljivost: Podesiva udaljenost prebacivanja
- Mjerno područje: 1...20 mm
- Materijal poklopca: PBT
- Vrsta ambalaže
Single
- Vrsta proizvoda
kapacitivni senzor
- Tip
BCS00U6
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Vrsta kontakta
1 PNP
- Izlazi
PNP
- Materijal kućišta
PBT
- Izvedba
kapacitivan
- Montaža
u istoj ravnini
- Priključak
utikač
- Duljina kabela
0.30 m
- Min. temperatura
-5 °C
- Maks. temperatura
85 °C
IP67
- Dužina
10.00 mm
- Širina
40.00 mm
- Visina
40.00 mm
- dim.
(D x Š x V) 10.00 x 40.00 x 40.00 mm
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- Materijal plašta
PUR
- Radni napon
24 V/DC
- Frekvencija prebacivanja
100 Hz
- Pogonska struja
100 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416779 BALLUFF kapacitivni senzor kapacitivan BCS00U6 BCS00U6 u istoj ravnini PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm Single
Upute za rad i sigurnost
Upute za rad i sigurnost 3416779 BALLUFF kapacitivni senzor kapacitivan BCS00U6 BCS00U6 u istoj ravnini PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm Single
Opis
Kapacitivni senzori za detekciju objekata imaju linearno električno polje. Detektira krute tvari poput pločica, tiskanih pločica, kartonskih kutija, hrpa papira, boca, plastičnih blokova i ploča, kao i tekućine kroz stijenke spremnika ili cijevi od stakla i plastike (maksimalne debljine 4 mm). Dimenzije = 40 x 40 x 10 mm, Serija = Q40, Ugradnja = u ravnini, Priključak = kabel s konektorom, M8x1 konektor, 3-pinski, 0,30 m, PUR, Preklopni izlaz = PNP normalno otvoren (NO), Frekvencija preklapanja = 100 Hz, Domet = 1...20 mm, Osjetljivost = podesiva udaljenost preklapanja, Materijal kućišta = PBT, Materijal osjetljive površine = PBT, Temperatura okoline = -5...85 °C, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusWEEE, Stupanj zaštite = IP67
