Name: BALLUFF kapacitivni senzor kapacitivan BCS00U5 BCS00U5 u istoj ravnini PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm
Brand: BALLUFF
SKU: 3416746
Availability: BackOrder

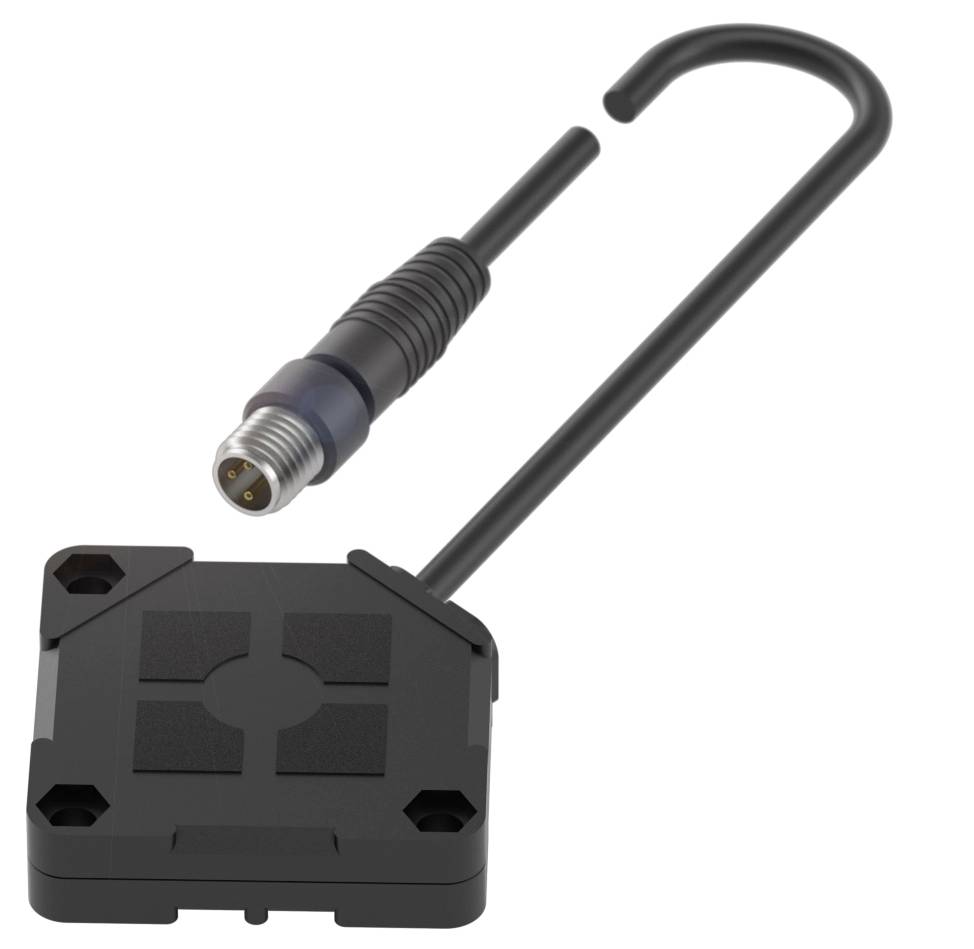

Crni kvadratni senzor s navojnim priključkom i kabelom; koristi se u industrijskim primjenama za prikupljanje podataka.

Slika slična

Vrsta proizvoda

kapacitivni senzor

Pogonski napon maks.

30.0 V

Izlazi

PNP

Izvedba

kapacitivan

Priključak

utikač

Tehnički list (PDF)

Dostava čet,26.11.

Broj

kom. - zaliha Njemačka

Ukupno (104,99 € / komad)

104,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

BALLUFF kapacitivni senzor BCS00U5 BCS00U5 u istoj ravnini PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm

Priključak: Kabel s konektorom, M8x1 konektor, 3-pinski, 0,30 m, PUR
Dimenzije: 40 x 40 x 10 mm
Instalacija: ugradna
Preklopni izlaz: PNP normalno zatvoren (NC)
Serija: Q40

Tehnički podaci

Glavne značajke: Dimenzije: 40 x 40 x 10 mm
Aktivna površina, materijal: PBT
Priključak: Kabel s konektorom, M8x1 konektor, 3-pinski, 0,30 m, PUR
Serija: Q40
Radni napon Ub: 10...30 VDC
Ugradnja: ugradna
Materijal kućišta: PBT
Raspon: 1...20 mm
Preklopni izlaz: PNP normalno zatvoren (NC)
Frekvencija prebacivanja: 100 Hz
Zaštita: IP67
Osjetljivost: Podesiva udaljenost prebacivanja
Temperatura okoline: -5...85 °C
Dodatne značajke:
Dimenzije: 40 x 40 x 10 mm
Prikaz radnog napona: da
Prikaz funkcija: da
Nazivni radni napon Ue DC: 24 V
Nazivna radna struja Ie: 100 mA
Nazivni napon izolacije Ui: 75 V DC
Kašnjenje spremnosti tv maks.: 25 ms
Radni napon Ub: 10...30 VDC
Kategorija upotrebe: DC-13
Maks. nosivost pri Ue: 10 µF
Preostala valovitost maks. (% od Ue): 10%
Frekvencija prebacivanja: 100 Hz
Statički pad napona maks.: 2,5 V
Priključak: M8x1 konektor, 3-pinski
Zaštita od kratkog spoja: da
Zaštita od obrnutog polariteta: da
Zaštićena mogućnost zamjene: da
Histereza H maks. (% od Sr): 15,0 %
Nazivna udaljenost preklapanja Sn: 20 mm
Maks. temperaturno odstupanje (% od Sr): 20% [-5…55 °C]
Ponovljivost maks. (% od Sr): 5,0%
MTTF (40 °C): 195
Aktivna površina, materijal: PBT
Veličina: kuboidni oblik
Ugradnja: ugradna
Preklopni izlaz: PNP normalno zatvoren (NC)
Promjer kabela D: 3,00 mm
Duljina kabela L: 0,3 m
Materijal kućišta: PBT
Materijal plašta: PUR
Zaštita: IP67
Temperatura okoline: -5...85 °C
Stupanj kontaminacije: 1
Broj vodiča: 3
Presjek voda: 0.14 mm²
Broj pinova: 3
Marka: Globalno
Serija: Q40
Struja bez opterećenja Io maks. pri Ue: 15 mA
Osjetljivost: Podesiva udaljenost prebacivanja
Mjerno područje: 1...20 mm
Materijal poklopca: PBT

Vrsta proizvoda: kapacitivni senzor

Tip: BCS00U5

min. pogonski napon: 10.0 V

Pogonski napon maks.: 30.0 V

Pogonski napon: 10.0 - 30.0 V

Izlazi: PNP

Duljina kabela: 0.30 m

Frekvencija prebacivanja: 100 Hz

Izvedba: kapacitivan

Priključak: utikač

Montaža: u istoj ravnini

Materijal kućišta: PBT

Vrsta kontakta: 1 otvarač

: IP67

Min. temperatura: -5 °C

Maks. temperatura: 85 °C

Dužina: 10.00 mm

Širina: 40.00 mm

Visina: 40.00 mm

dim.: (D x Š x V) 10.00 x 40.00 x 40.00 mm

Dubina: 10 m

Materijal plašta: PUR

Nazivni napon: 30.0 V

Radni napon: 24 V/DC

Pogonska struja: 100 mA

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3416746 BALLUFF kapacitivni senzor kapacitivan BCS00U5 BCS00U5 u istoj ravnini PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 3416746 BALLUFF kapacitivni senzor kapacitivan BCS00U5 BCS00U5 u istoj ravnini PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm

Opis

Kapacitivni senzori za detekciju objekata imaju linearno električno polje. Detektira krute tvari poput pločica, tiskanih pločica, kartonskih kutija, hrpa papira, boca, plastičnih blokova i ploča, kao i tekućine kroz stijenke spremnika ili cijevi od stakla i plastike (maksimalne debljine 4 mm). Dimenzije = 40 x 40 x 10 mm, Serija = Q40, Ugradnja = u ravnini, Priključak = kabel s konektorom, M8x1 konektor, 3-pinski, 0,30 m, PUR, Preklopni izlaz = PNP normalno zatvoreno (NC), Frekvencija preklapanja = 100 Hz, Domet = 1...20 mm, Osjetljivost = podesiva udaljenost preklapanja, Materijal kućišta = PBT, Materijal osjetljive površine = PBT, Temperatura okoline = -5...85 °C, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusWEEE, Klasa zaštite = IP67

Ovaj tekst je strojno preveden.
