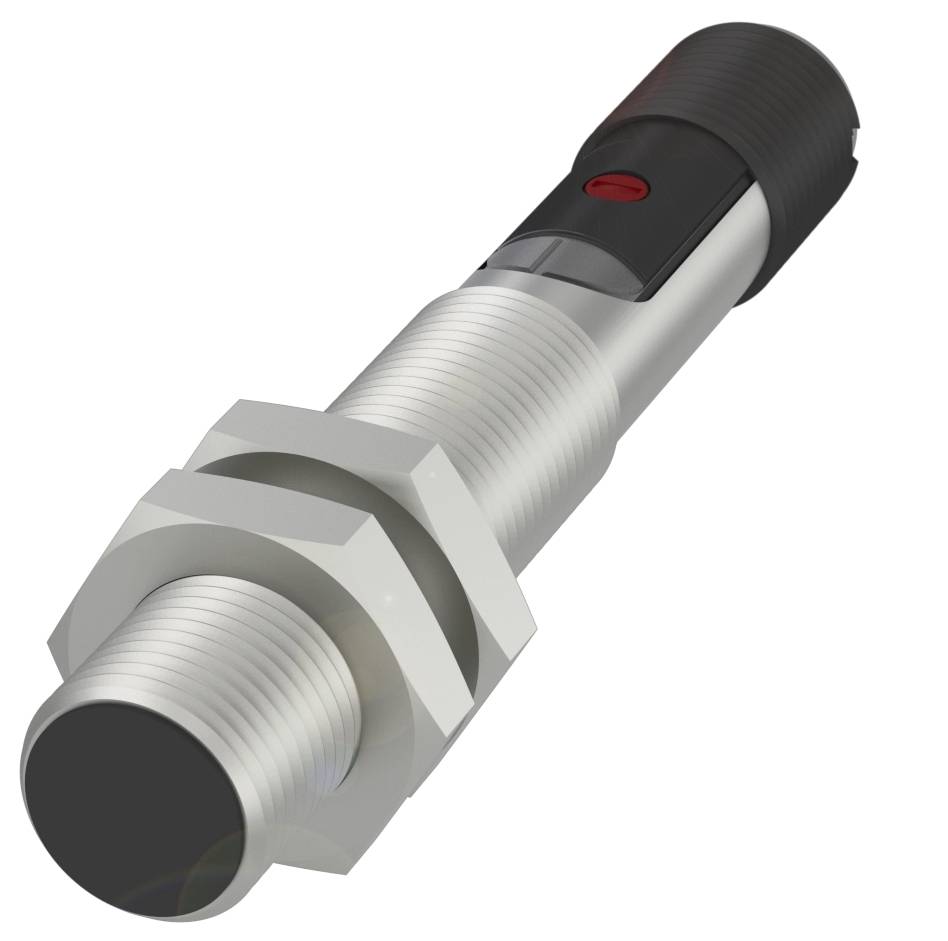

BALLUFF kapacitivni senzor kapacitivan BCS00P1 BCS00P1 M12 u istoj ravnini PNP (Ø x D) 12 mm x 75.00 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
kapacitivni senzor
Pogonski napon maks.
30.0 V
Izlazi
PNP
Izvedba
kapacitivan
Priključak
M12
Tehnički list (PDF)
Broj
Ukupno (204,99 € / komad)
204,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF kapacitivni senzor BCS00P1 BCS00P1 M12 u istoj ravnini PNP (Ø x D) 12 mm x 75.00 mm
- Priključak: Konektor, M12x1 konektor, 3-pinski
- Dimenzije: Ø 12 x 75 mm
- Ugradnja: ugradna
- Serija: M12
- Navoj (A): M12x1
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 12 x 75 mm
- Aktivna površina, materijal: PBT
- Priključak: Konektor, M12x1 konektor, 3-pinski
- Serija: M12
- Radni napon Ub: 10...30 VDC
- Instalacija: ugradna
- Materijal kućišta: nehrđajući čelik (1.4305)
- Navoj (A): M12x1
- Raspon: 1...4 mm
- Preklopni izlaz: PNP normalno zatvoren (NC)
- Frekvencija prebacivanja: 100 Hz
- Zaštita: IP67
- Osjetljivost: Podesiva udaljenost prebacivanja
- Temperatura okoline: -25...85 °C
- Dodatne značajke:
- Opseg isporuke: Matica (2x)
- Dimenzije: Ø 12 x 75 mm
- Prikaz radnog napona: da
- Prikaz funkcija: da
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 300 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 100 Hz
- Statički pad napona maks.: 1,5 V
- Priključak: M12x1 konektor, 3-pinski, A-kodiranje
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: ne
- Histereza H maks. (% od Sr): 15%
- Maks. temperaturno odstupanje (% od Sr): 20% [-5…55 °C]
- Ponovljivost maks. (% od Sr): 2%
- MTTF (40 °C): 343
- Aktivna površina, materijal: PBT
- Moment zatezanja: 8 Nm
- Veličina: M12x1
- Ugradnja: ugradna
- Preklopni izlaz: PNP normalno zatvoren (NC)
- Materijal kućišta: nehrđajući čelik (1.4305)
- Broj pinova: 3
- Marka: Globalno
- Serija: M12
- Struja bez opterećenja Io maks. pri Ue: 20 mA
- Osjetljivost: Podesiva udaljenost prebacivanja
- Mjerno područje: 1...4 mm
- Materijal poklopca: PBT|PA
- Navoj (A): M12x1
- Vrsta proizvoda
kapacitivni senzor
- Tip
BCS00P1
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Izlazi
PNP
- Frekvencija prebacivanja
100 Hz
- Izvedba
kapacitivan
- Priključak
M12
- Montaža
u istoj ravnini
- Veličina
M12
- Materijal kućišta
nehrđajući čelik
- Vrsta kontakta
1 PNP
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
85 °C
- Dužina
75.00 mm
- Širina
75 mm
- Promjer
12 mm
- dim.
(Ø x D) 12 mm x 75.00 mm
- Nazivni napon
30.0 V
- Radni napon
24 V/DC
- Pogonska struja
100 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3417226 BALLUFF kapacitivni senzor kapacitivan BCS00P1 BCS00P1 M12 u istoj ravnini PNP (Ø x D) 12 mm x 75.00 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3417226 BALLUFF kapacitivni senzor kapacitivan BCS00P1 BCS00P1 M12 u istoj ravnini PNP (Ø x D) 12 mm x 75.00 mm
Opis
Kapacitivni senzori za detekciju objekata imaju linearno električno polje. Detektira krute tvari poput pločica, tiskanih pločica, kartonskih kutija, hrpa papira, boca, plastičnih blokova i ploča, kao i tekućine kroz stijenke spremnika ili cijevi od stakla i plastike (maksimalne debljine 4 mm). Dimenzije = Ø 12 x 75 mm, Serija = M12, Navoj (A) = M12x1, Ugradnja = U ravnini, Priključak = Utični konektor, M12x1 konektor, 4-pinski, Preklopni izlaz = PNP normalno zatvoreno (NC), Frekvencija preklapanja = 100 Hz, Raspon = 1...4 mm, Osjetljivost = Podesiva udaljenost preklapanja, Materijal kućišta = Nehrđajući čelik (1.4305), Materijal osjetljive površine = PBT, Temperatura okoline = -25...85 °C, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusWEEE, Stupanj zaštite = IP67
