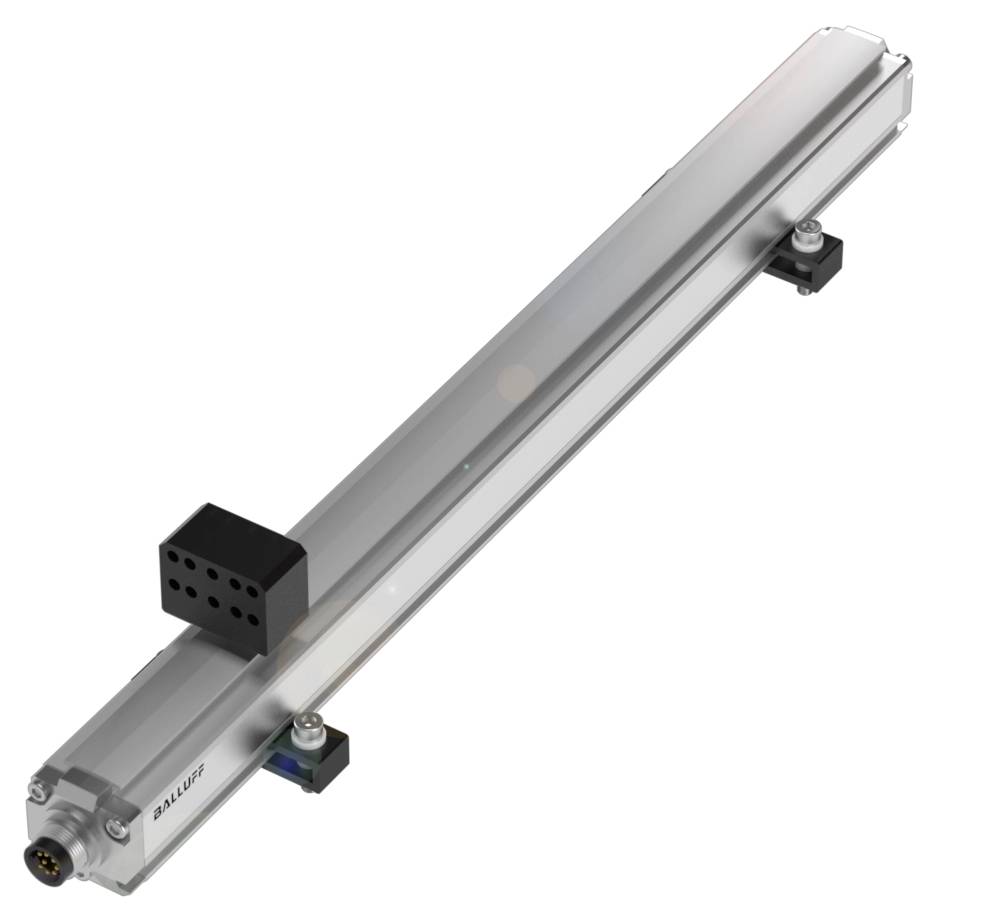

BALLUFF BTL107H senzor magnetskog polja 1 St. 24 Domet (maks. u otvorenom polju): 500 m
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor magnetskog polja
min. pogonski napon
10.0 V
Pogonski napon maks.
30.0 V
Maks. domet
500 m
Tip
BTL107H
Tehnički list (PDF)
Broj
Ukupno (1.319,00 € / komad)
1.319,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF BTL107H senzor magnetskog polja 1 St. 24 10.0 - 30.0 V Domet (maks. u otvorenom polju): 500 m
- Priključak: Konektor, M16x0,75, 8-pinski
- Pričvršćivanje: Kopče za pričvršćivanje
- Materijal kućišta: eloksirani aluminij
- Oblik: Profilna serija
- Senzori položaja, maks. broj: 2
Tehnički podaci
- Glavne značajke: Analogni izlaz: Analogni, napon 0…10 V
- Analogni, napon 10…0 V
- Priključak: Konektor, M16x0,75, 8-pinski
- Pričvršćivanje: Kopče za pričvršćivanje
- Radni napon Ub: 10...30 VDC
- Oblik: Profilna serija
- Materijal kućišta: eloksirani aluminij
- Odstupanje linearnosti maks.: ±50 µm
- Mjerni opseg 500 mm
- Maks. frekvencija mjerenja: 2000 Hz
- Senzori položaja, maks. broj: 2
- Zaštita: IP67
- Temperatura okoline: -40...75 °C
- Ponovljivost: ± 10 µm
- Dodatne značajke:
- Pričvršćivanje: Kopče za pričvršćivanje
- Radni napon Ub: 10...30 VDC
- Priključak: Konektor, M16x0,75, 8-pinski
- Zaštita od kratkog spoja: protiv GND i protiv 36 V DC
- Zaštita od obrnutog polariteta: Ub do 36 V
- MTTF (40 °C): 72
- Materijal kućišta: eloksirani aluminij
- EN 60068-2-27, udar: 150 g, 6 ms
- EN 60068-2-6, vibracija: 20 g, 10…2000 Hz
- Klasa zaštite: IP67, s konektorom
- Temperatura okoline: -40...75 °C
- Materijal kućišta, površinska zaštita: eloksirano
- Izlazna struja maks. 5 mA
- Temperatura skladištenja: -40...100 °C
- Materijal poklopca: aluminij, tlačno lijevani, poniklani
- Ponovljivost: ± 10 µm
- Maks. odstupanje linearnosti: ±50 µm
- Analogni izlaz: Analogni, napon 0…10 V | Analogni, napon 10…0 V
- Odstupanje od osnovnog tipa: kraća duljina
- Maksimalna potrošnja struje pri 24 V DC: 150 mA
- Relativna vlažnost: ≤ 90%, bez kondenzacije
- Osnovni tip: BTL7-A501-M….-PS…
- Senzor položaja, broj (tvornička postavka): 1
- Senzori položaja, maks. broj: 2
- Izlazni signal podesiv: pomoću softverskog alata
- Ulazna struja: ≤ 500 mA/10 ms
- Maks. kašnjenje uključivanja: 600 ms
- Pad signala greške Ua: -0,5 V
- Signal greške Ua raste: 10,5 V
- Potencijalno odvajanje: ne
- Otpornost na napon do (GND – kućište): 500 V AC
- Zaštita od prenapona: Ub do 36 V
- Priključak, izvedba: aksijalni
- Maks. frekvencija mjerenja: 2000 Hz
- Mjerna duljina: 500 mm
- Ukupna duljina: 605 mm
- Nulta točka: 72,0 mm
- EN 55016-2-3, Zračenje: Industrijska i stambena područja
- EN 60068-2-27, kontinuirani udar: 150 g, 2 ms
- EN 61000-4-2, ESD: stupanj ozbiljnosti 3
- EN 61000-4-3, RFI: Razina ozbiljnosti 3
- EN 61000-4-4, Eksplozija: Razina ozbiljnosti 3
- EN 61000-4-5, Prenapon: Razina ozbiljnosti 2
- EN 61000-4-6, Radiofrekvencijska polja: Razina ozbiljnosti 3
- EN 61000-4-8, Magnetska polja: Razina ozbiljnosti 4
- Temperaturni koeficijent tipično: ≤ 30 ppm/K pri 50 % nominalne duljine 500 mm
- Vrsta proizvoda
senzor magnetskog polja
- Tip
BTL107H
- Sadržaj
1 St.
- Radni napon
24
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Izlazi
PNP
500 m
- Priključak
utikač
- Duljina kabela
0.3 m
IP67
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Dužina
24 mm
- Visina
2.9 mm
- Tip navoja, strana za priključivanje
M16
- Proizvođač-br. dijela
BTL107H
- Materijal plašta
TPE
- Nazivni napon
30.0 V
- Broj polova
8
- Opteretivost struje po utoru
5 mA
- Materijal kućišta
eloksirani aluminij
- Materijal
eloksirani aluminij
- Vrsta montaže
pričvrsna kopča
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416161 BALLUFF BTL107H senzor magnetskog polja 1 St. 24 Domet (maks. u otvorenom polju): 500 m
Upute za rad i sigurnost
Upute za rad i sigurnost 3416161 BALLUFF BTL107H senzor magnetskog polja 1 St. 24 Domet (maks. u otvorenom polju): 500 m
Opis
Sustavi za mjerenje položaja u profilnom dizajnu su beskontaktni i apsolutni mjerni sustavi za precizno detektiranje jednog ili više položaja. Dobro se ponašaju u teškim uvjetima, kao što su preše, strojevi za brizganje plastike ili portalni roboti, jer su izrađeni od hermetički zatvorenog aluminijskog kućišta IP67. Magneti senzora položaja djeluju na mjerni element kroz stijenku profila. Oblik=Profilna serija, Montaža=Montažne kopče, Materijal kućišta=Aluminij, Senzor položaja, maks. količina=2, Priključak=Konektor, M16x0,75, 8-pinski, Analogni izlaz=Analogni, napon 0,10 V Analogni, napon 10,0 V, Mjerno područje=500 mm, Maks. frekvencija mjerenja=2000 Hz, Maks. odstupanje linearnosti=±50 µm, Točnost ponavljanja=± 10 µm, Radni napon Ub=10...30 VDC, Temperatura okoline=-40...85 °C, Klasa zaštite=IP67, Odobrenje/Sukladnost=CEcULusEACWEEE
