Name: BALLUFF BPI007F sensorska/aktivatorska kutija pasivna višepolni razdjelnik 1 St. Single
Brand: BALLUFF
SKU: 3423125
Availability: BackOrder

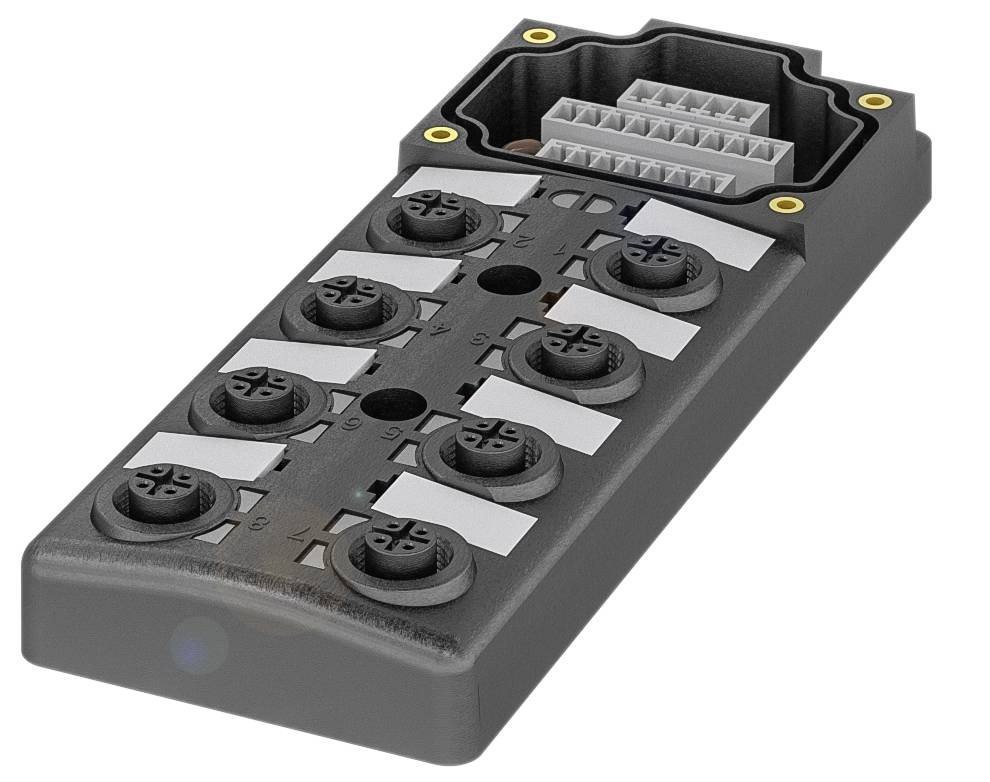

Crni konektor s osam okruglih portova u dva reda. Gore pravokutno područje utikača s više pinova za električne veze.

Slika slična

Vrsta ambalaže

Single

Vrsta proizvoda

sensorska/aktivatorska kutija pasivna

Broj signalnih mjesta

Broj razdjelnika

8-dijelni

Tip

BPI007F

Tehnički list (PDF)

Dostava čet,19.11.

Broj

kom. - zaliha Njemačka

Ukupno (129,99 € / komad)

129,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

BALLUFF BPI007F sensorska/aktivatorska kutija pasivna višepolni razdjelnik 1 St. Single

Indikator radnog napona: zelena LED (2x)
Priključak (COM 1): utični terminali
Priključni utori: 8x M12x1 utičnica, 5-pinska
Funkcija prebacivanja zaslona: Žuta LED (16x)
Vrsta signala: PNP

Tehnički podaci

Glavne značajke: Priključak (COM 1): utični terminali
Priključni utori: 8x M12x1 utičnica, 5-pinska
Funkcija prebacivanja zaslona: Žuta LED (16x)
Izlazna struja maks. 4 A
Radni napon Ub: 18...30 VDC
Indikator radnog napona: zelena LED (2x)
Vrsta signala: PNP
Ukupna maks. struja: 8 A (s 2-smjernim napajanjem); 8 A (s 1-smjernim napajanjem)
Temperatura okoline: -25...80 °C
Dodatne značajke:
Opseg isporuke: Identifikacijske naljepnice (24x)|Zatvarajući čep (4x)
Montaža: M4 (4x)
Indikator radnog napona: zelena LED (2x)
Nazivni radni napon Ue DC: 24 V
Radni napon Ub: 18...30 VDC
Moment pritezanja: 1,2 Nm ±0,2 (M4)
Materijal kućišta: PBT
EN 60068-2-27, udar: 100 g, 6 ms
EN 60068-2-6, Vibracije: 10…60 Hz, konstantna amplituda 2 mm, 61…500 Hz, konstantno ubrzanje 15 g
Temperatura okoline: -25...80 °C
Materijal kontakta: mesing
Funkcija prebacivanja zaslona: Žuta LED (16x)
Izlazna struja maks. 4 A
Otpor izolacije: ≥ 10 GOhm
Ukupna maks. struja: 8 A (s 2-smjernim napajanjem) | 8 A (s 1-smjernim napajanjem)
Priključni utori: 8x M12x1 utičnica, 5-pinska
Materijal nosača kontakta: PA 6.6
Moment zatezanja kabelskog konektora: 0,6 Nm + 0,1 Nm (M12 konektor)
Casting: da
Nije uključeno: Vijak za montažu M4
Izolacija potencijala: +24 V i 0 V za lijevu stranu (utor 1, 3) i desnu stranu (utor 2, 4) kabelskim mostom
Otpornost na prenapon: 800 V
Potrošnja struje po LED diodi: 4 mA

Vrsta ambalaže: Single

Vrsta proizvoda: sensorska/aktivatorska kutija pasivna

Broj signalnih mjesta: 8

Tip: BPI007F

Broj razdjelnika: 8-dijelni

Prikaz statusa: s led

Vrsta signala: PNP

Priključak: M12 utičnica

Opteretivost struje po utoru: 4 A

Ukupna struja (jednostavno napajanje): 8 A

Maks. temperatura: 80 °C

Min. temperatura: -25 °C

Vrsta priključenja (Razdjelne kutije): M12 utičnica

Ukupan broj polova: 5

Proizvođač-br. dijela: BPI007F

Sadržaj: 1 St.

Broj polova: 5

Strujna opteretivost (ukupna): 8 A

Strujna opteretivost po I/O signalu: 4 A

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3423125 BALLUFF BPI007F sensorska/aktivatorska kutija pasivna višepolni razdjelnik 1 St. Single

Upute za rad i sigurnost

Upute za rad i sigurnost 3423125 BALLUFF BPI007F sensorska/aktivatorska kutija pasivna višepolni razdjelnik 1 St. Single

Opis

Pasivni razdjelnici tvrtke Balluff spajaju senzore i aktuatore s kontrolerom. Idealni su za teške uvjete, posebno kada se koriste rashladna sredstva i maziva. Njihovo potpuno zatvoreno kućište nudi visok stupanj zaštite i izvrsnu otpornost na udarce i vibracije. Njihov dizajn omogućuje savršenu integraciju ovih sučelja u sve sustave i strojeve, s metalnim vijčanim umetcima koji jamče precizno prianjanje konektora. Svi razdjelnici mogu se fleksibilno montirati na sve standardne profile i osnovne ploče: njihove montažne rupe su centralno smještene. A zahvaljujući dodatnim bočnim montažnim otvorima, pasivno sučelje se također može montirati sa strane. Visoko vidljive LED diode podržavaju fleksibilnu montažu. Priključni utori = 8x M12x1 utičnica, 5-pinska, Indikator radnog napona = zelena LED (2x), Indikator sklopne funkcije = žuta LED (16x), Vrsta signala = PNP, Priključak (COM 1) = utični terminali, Radni napon Ub = 18...30 VDC, Maks. izlazna struja = 4 A, Maks. ukupna struja = 8 A (s 2-smjernim napajanjem); 8 A (s 1-smjernim napajanjem), Temperatura okoline = -25...80 °C

Ovaj tekst je strojno preveden.
