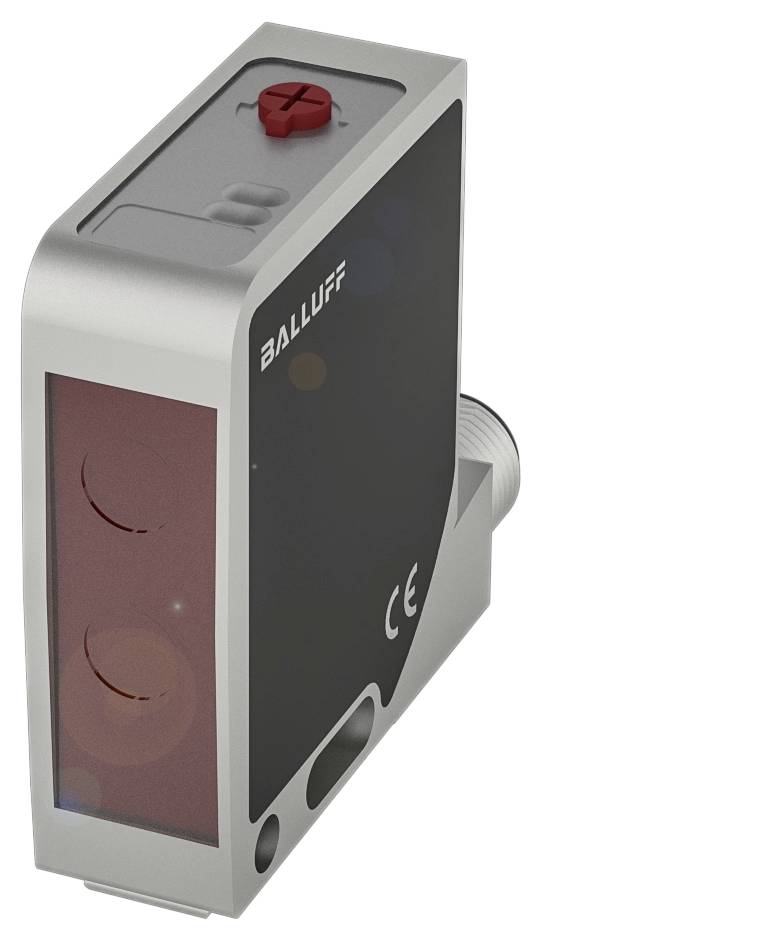

BALLUFF BOD000L senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 45 mm (D x Š x V) 50.00 x 15.00 x 42.50 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor udaljenosti
min. pogonski napon
18.0 V
Pogonski napon maks.
30.0 V
Maks. domet
45 mm
Tip
BOD000L
Tehnički list (PDF)
Broj
Ukupno (1.079,00 € / komad)
1.079,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF BOD000L senzor udaljenosti 1 St. 24 18.0 - 30.0 V Domet (maks. u otvorenom polju): 45 mm (D x Š x V) 50.00 x 15.00 x 42.50 mm
- Dimenzije: 15 x 42,5 x 50 mm
- Serija: 21M
- Sučelje: Analogno, napon 1…10 V
- linearno rastući
- 2x PNP/NPN normalno otvoren/zatvoren (NO/NC)
- Princip rada: Optoelektronički senzor udaljenosti
- Optički funkcionalni princip: Triangulacija
Tehnički podaci
- Glavne značajke: Dimenzije: 15 x 42,5 x 50 mm
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Rezolucija: ≤ 30 µm
- Serija: 21M
- Radni napon Ub: 18...30 VDC
- Princip rada: Optoelektronički senzor udaljenosti
- Optički funkcionalni princip: Triangulacija
- Materijal kućišta: cink, tlačno lijevani
- Aluminij
- Točnost: ±0,5 % od krajnje vrijednosti
- Vrsta svjetla: Crveno lasersko svjetlo
- Veličina svjetlosne točke: Ø 1 mm na 45 mm
- Raspon: 25...45 mm podesivo
- Sučelje: Analogno, napon 1…10 V
- linearno rastući
- 2x PNP/NPN normalno otvoren/zatvoren (NO/NC)
- Karakteristika snopa: kolimirana
- Ponovljivost: 0,1% FS
- Dodatne značajke:
- Princip rada: Optoelektronički senzor udaljenosti
- Dimenzije: 15 x 42,5 x 50 mm
- Pričvršćivanje: vijak M4
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 300 ms
- Radni napon Ub: 18...30 VDC
- Kategorija upotrebe: DC-13
- Maksimalni kapacitet opterećenja pri Ue: 0,1 µF
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 70 Hz
- Priključak: Konektor, M12x1 utikač, 5-pinski
- Zaštita od kratkog spoja: da
- Histereza H maks. (% od Sr): 1,5 %
- Nazivna udaljenost preklapanja Sn: 45 mm, podesiva
- MTTF (40 °C): 69
- Aktivna površina, materijal: staklo
- Materijal kućišta: cink, tlačno lijevani aluminij
- Raspon: 25...45 mm podesivo
- Mogućnost podešavanja: Radni domet|Domet detekcije (Sn)
- Kontakti, površinska zaštita: pozlaćeni
- Serija: 21M
- Oblik: Kvadratni|Spoj se može rotirati
- Prikaz: Izlazna funkcija Izlaz 1 -|LED žuta|LED zelena: Radni napon
- Podešivač: Okretni prekidač, 5 položaja
- Kašnjenje isključivanja toff maks.: 7 ms
- Kašnjenje uključivanja ton maks.: 7 ms
- Struja bez opterećenja Io maks. pri Ue: 50 mA
- Pad napona Ud maks. pri Ie: 2 V
- Primjena: Mjerenje udaljenosti
- Rezolucija: ≤ 30 µm
- Ponovljivost: 0,1% FS
- Otpor opterećenja RL min. (analogni U): 2 kOhm
- Točnost: ±0,5 % od krajnje vrijednosti
- Odstupanje udaljenosti 6% maks. (% od Sr): 1,5%
- Raspon detekcije/mjernog raspona zaštićenog obrnutim polaritetom: da
- Vrsta proizvoda
senzor udaljenosti
- Tip
BOD000L
- Sadržaj
1 St.
- Radni napon
24
- min. pogonski napon
18.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
18.0 - 30.0 V
- Izlazi
NPN, mjenjač;PNP, mjenjač
45 mm
- Priključak
utikač
utikač
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
50 °C
- Dužina
50.00 mm
- Širina
15.00 mm
- Visina
42.50 mm
- dim.
(D x Š x V) 50.00 x 15.00 x 42.50 mm
- Proizvođač-br. dijela
BOD000L
- Nazivni napon
30.0 V
- Materijal kućišta
cink
- Materijal
tlačno lijevani cink
aluminij
- Vrijeme odziva
20 ms
- Preklopna razdalja (maks.)
45 mm
- Frekvencija prebacivanja
70 Hz
- Pogonska struja
100 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416176 BALLUFF BOD000L senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 45 mm (D x Š x V) 50.00 x 15.00 x 42.50 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3416176 BALLUFF BOD000L senzor udaljenosti 1 St. 24 Domet (maks. u otvorenom polju): 45 mm (D x Š x V) 50.00 x 15.00 x 42.50 mm
Opis
Optoelektronički senzori udaljenosti tvrtke Balluff podržavaju vas u pozicioniranju, kontroli protoka materijala ili detekciji razine, kao i u mnogim drugim primjenama. Bilo da se radi o automobilskoj industriji, tvorničkoj automatizaciji i logistici ili u čeličnoj konstrukciji, pouzdanim mjerenjem udaljenosti možete postići znatno povećanje produktivnosti i posebno izbjeći pogreške. U tu svrhu imate pristup raznim, djelomično podesivim mjernim rasponima od 20 mm do 20 m, kao i verzijama sa i bez supresije pozadine. Naši senzori, koji rade beskontaktno i stoga se ne troše prema principu triangulacije ili tehnologiji vremena leta (TOF), koriste crveno svjetlo ili laser. Smješteni su u izdržljiva plastična ili metalna kućišta i imaju analogne strujne i naponske izlaze, kao i digitalna serijska ili IO-Link sučelja. Naši optoelektronički senzori udaljenosti dostupni su u klasama zaštite IP65/67 i IP69K, što ih čini prikladnima čak i za teške uvjete okoline. Serija = 21M, Dimenzije = 15 x 42,5 x 50 mm, Sučelje = Analogno, Napon 1,10 V linearno rastući 2x PNP/NPN normalno otvoren/zatvoren (NO/NC), Princip rada = Optoelektronički senzor udaljenosti, Optički princip rada = Triangulacija, Karakteristika snopa = kolimirana, Vrsta svjetla = Crveno lasersko svjetlo, Veličina svjetlosne točke = Ø 1 mm na 45 mm, Domet = 25...45 mm podesivo, Točnost = ±0,5 % FS, Ponovljivost = 0,1 % FS, Rezolucija = ? 30 µm, Priključak = Konektor, M12x1 utikač, 5-pinski, Materijal kućišta = Cink, lijevani aluminij, Radni napon Ub = 18...30 VDC, Odobrenje/Sukladnost = CE, UKCA, cULus, WEEE
