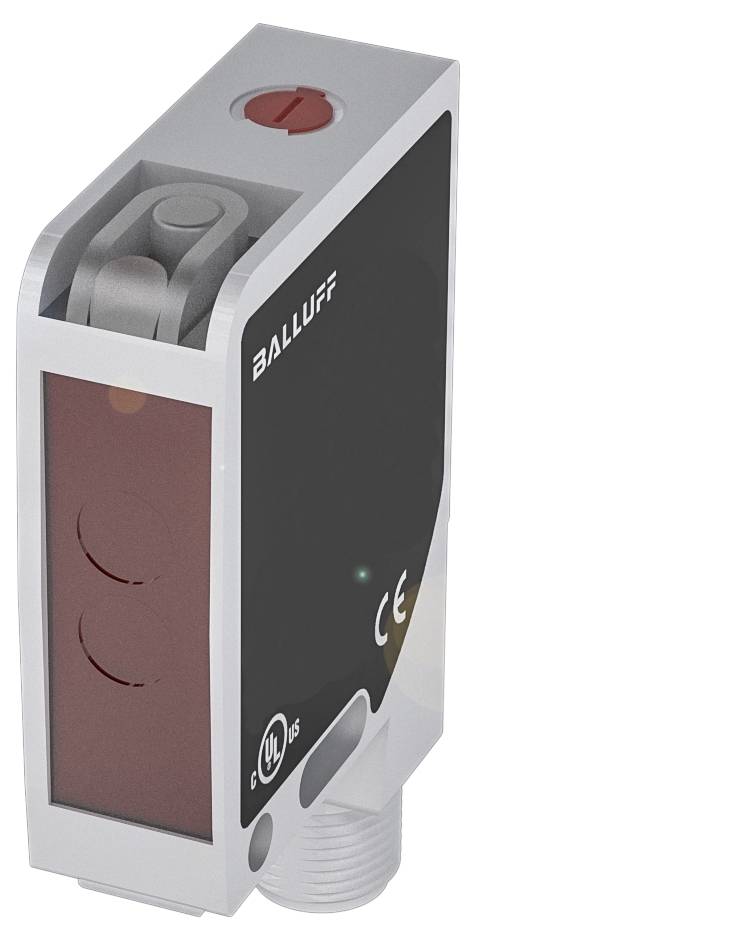

Slika slična
Slika slična
BALLUFF BLT0009 BLT0009 luminiscentni prekidač 1 St. 24 1 PNP (D x Š x V) 42.50 x 12.00 x 50.00 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
luminiscentni prekidač
Funkcije
otkrivanje luminescentnih tragova
Pogonski napon maks.
30.0 V
Priključak
utikač
utikač
Tip
BLT0009
Tehnički list (PDF)
Broj
Ukupno (745,00 € / komad)
745,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF BLT0009 luminiscentni prekidač 1 St. 24 1 PNP (D x Š x V) 42.50 x 12.00 x 50.00 mm
- Dimenzije: 12 x 50 x 42,5 mm
- Serija: 21M
- Sučelje: PNP normalno otvoreno/zatvoreno (NO/NC)
- Funkcija unosa: Zaključavanje tipki uključeno/isključeno
- Programirani kontrast (točka prebacivanja)
- Princip rada: Tipka za luminiscenciju
Tehnički podaci
- Glavne značajke: Dimenzije: 12 x 50 x 42,5 mm
- Aktivna površina, materijal: staklo
- Priključak: Konektor, M12x1 konektor, 4-pinski
- Serija: 21M
- Radni napon Ub: 10...30 VDC
- Funkcija unosa: Zaključavanje tipki uključeno/isključeno
- Programirani kontrast (točka prebacivanja)
- Princip rada: Tipka za luminiscenciju
- Optički princip rada: svjetlosni senzor, fokusiran
- Materijal kućišta: cink, tlačno lijevani, praškasto obložen
- Aluminij
- Vrsta svjetla: Ultraljubičasto svjetlo
- Veličina svjetlosne točke: Ø 1,5 mm na 10 mm
- Optička značajka: Koaksijalna optika
- Raspon: 0...40 mm
- Sučelje: PNP normalno otvoreno/zatvoreno (NO/NC)
- Karakteristika snopa: fokusiran
- Dodatne značajke:
- Princip rada: Tipka za luminiscenciju
- Dimenzije: 12 x 50 x 42,5 mm
- Pričvršćivanje: vijak M4
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Kašnjenje spremnosti tv maks.: 200 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maks. kapacitet opterećenja pri Ue: 1 µF
- Preostala struja lr maks.: 10 µA
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 2000 Hz
- Razred zaštite: II
- Priključak: Konektor, M12x1 utikač, 4-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- MTTF (40 °C): 289 a
- Aktivna površina, materijal: staklo
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Materijal kućišta: cink, tlačno lijevani,|praškasto obložen|aluminij
- EN 60068-2-27, Udar: polusinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
- Zaštita: IP67
- Temperatura okoline: -10...55 °C
- Stupanj kontaminacije: 3
- Raspon: 0...40 mm
- Mogućnosti podešavanja: Način učenja normalan/fin | Prebacivanje svjetla/tame | Vremenska funkcija uključena/isključena
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: praškasto premazana
- Serija: 21M
- Oblik: Kvadratni|Spoj se može rotirati
- Prikaz: Izlazna funkcija - LED žuta|Greška - LED crvena+zelena, alt.|Stabilnost - LED zelena
- Podešivač: Gumb
- Kašnjenje isključivanja toff max.: 0,25 ms
- Kašnjenje uključivanja ton maks.: 0,25 ms
- Struja bez opterećenja Io maks. pri Ue: 30 mA
- Pad napona Ud maks. pri Ie: 2 V
- Maksimalno ambijentalno svjetlo: 10000 luksa
- Optički princip rada: svjetlosni senzor, fokusiran
- Vrsta svjetla: Ultraljubičasto svjetlo
- Veličina svjetlosne točke: Ø 1,5 mm na 10 mm
- Optička značajka: Koaksijalna optika
- Funkcija optičkog preklapanja: preklapanje svjetla/tame
- Karakteristika snopa: fokusiran
- Valna duljina: 370 nm
- Funkcija unosa: Zaključavanje tipki uključeno/isključeno | Učenje kontrasta (točka prebacivanja)
- Vremenska funkcija, trajanje: 20 ms
- Vrsta proizvoda
luminiscentni prekidač
- Tip
BLT0009
- Funkcije
otkrivanje luminescentnih tragova
- Radni napon
24
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Vrsta kontakta
1 PNP
- Izlazi
PNP
- Frekvencija prebacivanja
2000 Hz
- Priključak
utikač
utikač
- Materijal kućišta
cink
- Svojstvo materijala
obložen s prahom
- Tip odašiljača
LED UV
- Valna duljina
370 nm
40 mm
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
55 °C
- Dužina
42.50 mm
- Širina
12.00 mm
- Visina
50.00 mm
- Dubina
42.5 m
- dim.
(D x Š x V) 42.50 x 12.00 x 50.00 mm
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- Materijal
tlačno lijevani cink
aluminij
- Pogonska struja
100 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416169 BALLUFF BLT0009 BLT0009 luminiscentni prekidač 1 St. 24 1 PNP (D x Š x V) 42.50 x 12.00 x 50.00 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3416169 BALLUFF BLT0009 BLT0009 luminiscentni prekidač 1 St. 24 1 PNP (D x Š x V) 42.50 x 12.00 x 50.00 mm
Opis
Naši luminiscentni senzori koriste UV svjetlo za detekciju objekata koje ljudi ne mogu vidjeti bez pomagala. Koriste se za hvatanje nevidljivo označenih proizvoda. Ili ako se, na primjer, trebaju provjeriti maziva koja su prethodno obogaćena luminiscentnim česticama. Serija = 21M, Dimenzije = 12 x 50 x 42,5 mm, Sučelje = PNP normalno otvoreno/zatvoreno (NO/NC), Ulazna funkcija = Blokada tipki uključeno/isključeno, Teach-in kontrast (točka prebacivanja), Princip rada = Senzor luminiscencije, Optički princip rada = Svjetlosni senzor, fokusiran, Optička značajka = Koaksijalna optika, Karakteristika snopa = Fokusirano, Vrsta svjetla = Ultraljubičasto svjetlo, Veličina svjetlosne točke = Ø 1,5 mm na 10 mm, Domet = 0...40 mm, Priključak = Utični konektor, M12x1 konektor, 4-pinski, Materijal kućišta = Cink, lijevani aluminij, Materijal aktivne površine = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = cULusCEWEEE
