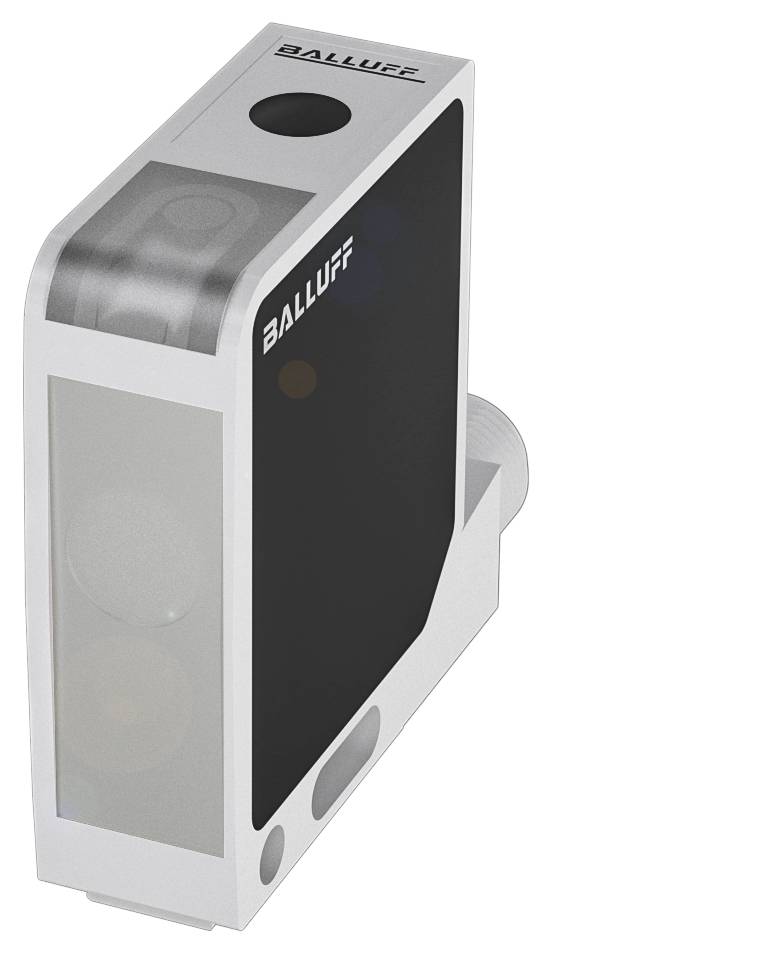

BALLUFF BKT000Y BKT000Y skener kontrasta 1 St. 24 1 PNP (Ø x V) 3.5 m x 50.00 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
skener kontrasta
Funkcije
otkrivanje kontrasta
Pogonski napon maks.
30 V
Priključak
utikač
utikač
Tip
BKT000Y
Tehnički list (PDF)
Broj
Ukupno (425,00 € / komad)
425,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF BKT000Y skener kontrasta 1 St. 24 1 PNP (Ø x V) 3.5 m x 50.00 mm
- Dimenzije: 12 x 50 x 42,5 mm
- Serija: 21M
- Sučelje: PNP normalno otvoreno/zatvoreno (NO/NC)
- Funkcija unosa: Zaključavanje tipki uključeno/isključeno
- Programirani kontrast (točka prebacivanja)
- Princip rada: gumb za kontrast
Tehnički podaci
- Glavne značajke: Dimenzije: 12 x 50 x 42,5 mm
- Aktivna površina, materijal: staklo
- Priključak: Konektor, M12x1 konektor, 4-pinski
- Serija: 21M
- Radni napon Ub: 10...30 VDC
- Funkcija unosa: Zaključavanje tipki uključeno/isključeno
- Programirani kontrast (točka prebacivanja)
- Princip rada: gumb za kontrast
- Optički princip rada: svjetlosni senzor, fokusiran
- Materijal kućišta: cink, tlačno lijevani, praškasto obložen
- Aluminij
- Vrsta svjetla: bijelo svjetlo
- Veličina svjetlosne točke: Ø 3,5 mm na 19 mm
- Optička značajka: Koaksijalna optika
- Raspon: 17...21 mm
- Sučelje: PNP normalno otvoreno/zatvoreno (NO/NC)
- Karakteristika snopa: fokusiran
- Dodatne značajke:
- Princip rada: gumb za kontrast
- Dimenzije: 12 x 50 x 42,5 mm
- Pričvršćivanje: vijak M4
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Kašnjenje spremnosti tv maks.: 200 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Maks. kapacitet opterećenja pri Ue: 1 µF
- Preostala struja lr maks.: 10 µA
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 5000 Hz
- Razred zaštite: II
- Priključak: Konektor, M12x1 utikač, 4-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- MTTF (40 °C): 334 a
- Aktivna površina, materijal: staklo
- Materijal kućišta: cink, tlačno lijevani,|praškasto obložen|aluminij
- Raspon: 17...21 mm
- Mogućnosti podešavanja: Način učenja normalan/fin | Vremenska funkcija uključena/isključena | Prebacivanje svjetla/tame | Kontrast (točka prebacivanja)
- Kontakti, površinska zaštita: pozlaćeni
- Površinska zaštita: praškasto premazana
- Serija: 21M
- Oblik: Kvadratni|Spoj se može rotirati
- Prikaz: Izlazna funkcija - LED žuta|Greška - LED crvena+zelena, alt.|Stabilnost - LED zelena
- Podešivač: Gumb
- Kašnjenje isključivanja toff max.: 0,1 ms
- Kašnjenje uključivanja ton maks.: 0,1 ms
- Struja bez opterećenja Io maks. pri Ue: 30 mA
- Pad napona Ud maks. pri Ie: 2 V
- Funkcija unosa: Zaključavanje tipki uključeno/isključeno | Učenje kontrasta (točka prebacivanja)
- Mogućnost zamjene zaštićenog raspona detekcije/mjernog raspona: da
- Vrsta proizvoda
skener kontrasta
- Tip
BKT000Y
- Funkcije
otkrivanje kontrasta
- Radni napon
24
- min. pogonski napon
10 V
- Pogonski napon maks.
30 V
- Pogonski napon
10 - 30 V
- Vrsta kontakta
1 PNP
- Izlazi
PNP
- Frekvencija prebacivanja
5000 Hz
- Priključak
utikač
utikač
- Materijal kućišta
cink
- Svojstvo materijala
tlačni lijev
- Tip odašiljača
LED bijeli
21 mm
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
55 °C
- Dužina
42.50 mm
- Širina
12.00 mm
- Visina
50.00 mm
- Dubina
42.5 m
- Promjer
3.5 m
- dim.
(Ø x V) 3.5 m x 50.00 mm
- Sadržaj
1 St.
- Nazivni napon
30 V
- Materijal
tlačno lijevani cink
aluminij
- Pogonska struja
100 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416171 BALLUFF BKT000Y BKT000Y skener kontrasta 1 St. 24 1 PNP (Ø x V) 3.5 m x 50.00 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3416171 BALLUFF BKT000Y BKT000Y skener kontrasta 1 St. 24 1 PNP (Ø x V) 3.5 m x 50.00 mm
Opis
Senzori kontrasta su senzori svjetla visoke rezolucije koji razlikuju objekte prema njihovim sivim tonovima. Balluffovi robusni senzori kontrasta detektiraju čak i male razlike u kontrastu, imaju visoku frekvenciju preklapanja do 30 kHz i stoga su posebno brzi. Omogućuju visoku točnost pozicioniranja i stoga su prikladni za širok raspon primjena, na primjer u tiskarskoj i pakirnoj industriji. Serija = 21M, Dimenzije = 12 x 50 x 42,5 mm, Sučelje = PNP normalno otvoreno/zatvoreno (NO/NC), Ulazna funkcija = Blokada tipki uključeno/isključeno, Teach-in kontrast (točka prebacivanja), Princip rada = Senzor kontrasta, Optički princip rada = Svjetlosni senzor, fokusiran, Optička značajka = Koaksijalna optika, Karakteristika snopa = Fokusirano, Vrsta svjetla = Bijelo svjetlo, Veličina svjetlosne točke = Ø 3,5 mm na 19 mm, Domet = 17...21 mm, Priključak = Utični konektor, M12x1 konektor, 4-pinski, Materijal kućišta = Cink, lijevani aluminij, Materijal aktivne površine = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = cULusCEEACWEEE
