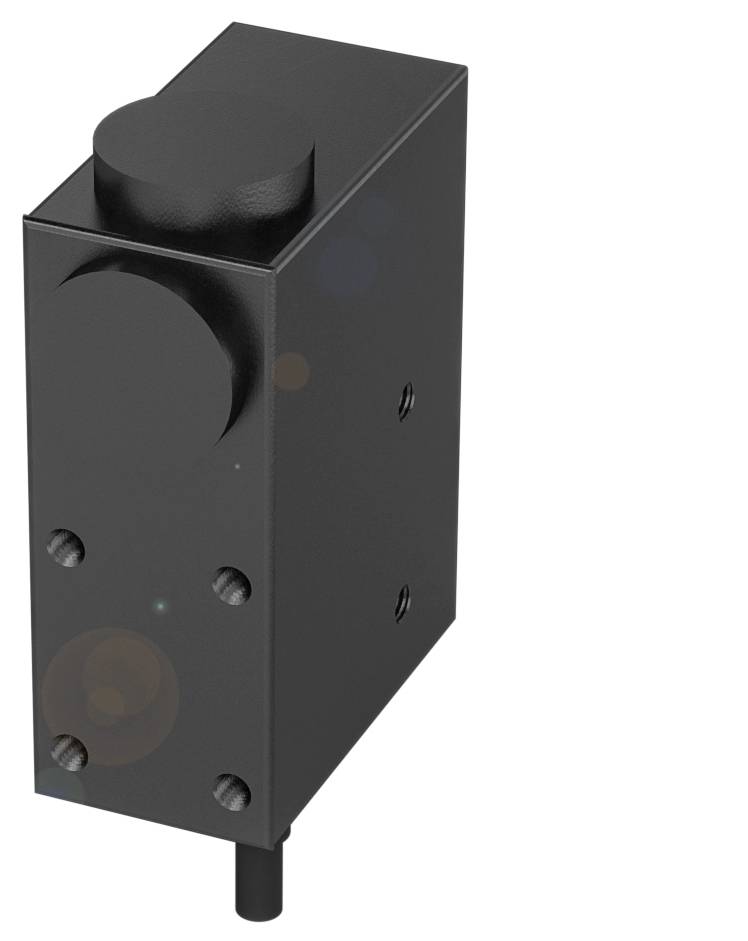

BALLUFF BKT000U BKT000U skener kontrasta 1 St. 24 antivalentan (D x Š x V) 62.30 x 31.00 x 105.30 mm Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
skener kontrasta
min. pogonski napon
10 V
Pogonski napon maks.
30 V
Tip
BKT000U
Tehnički list (PDF)
Broj
Ukupno (909,00 € / komad)
909,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF BKT000U skener kontrasta 1 St. 24 antivalentan (D x Š x V) 62.30 x 31.00 x 105.30 mm Piece
- Dimenzije: 31 x 105,3 x 62,3 mm
- Serija: M
- Sučelje: PNP/NPN normalno otvoreno/zatvoreno (NO/NC)
- Analogni, napon 0…5,5 V
- Funkcija unosa: ista funkcija kao i gumb
- Pozovi format 1/2/3/4
- Princip rada: gumb za kontrast
Tehnički podaci
- Glavne značajke: Dimenzije: 31 x 105,3 x 62,3 mm
- Aktivna površina, materijal: staklo
- Priključak: Kabel, 3,00 m, PVC
- Serija: M
- Radni napon Ub: 10...30 VDC
- Funkcija unosa: ista funkcija kao i gumb
- Pozovi format 1/2/3/4
- Princip rada: gumb za kontrast
- Optički princip rada: svjetlosni senzor, fokusiran
- Materijal kućišta: cink, tlačno lijevani, obojeni
- Vrsta svjetla: zeleno svjetlo/crveno svjetlo
- Veličina svjetlosne točke: 1,5 x 5 mm na 9 mm
- Raspon: 7...11 mm
- Sučelje: PNP/NPN normalno otvoreno/zatvoreno (NO/NC)
- Analogni, napon 0…5,5 V
- Karakteristika snopa: fokusiran
- Dodatne značajke:
- Dimenzije: 31 x 105,3 x 62,3 mm
- Pričvršćivanje: vijak M5
- Izlazni otpor Ra: 10,0 kOhm
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 200 mA
- Radni napon Ub: 10...30 VDC
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 10000 Hz
- Priključak: Kabel, 3,00 m, PVC
- Zaštita od kratkog spoja: da
- Aktivna površina, materijal: staklo
- Preklopni izlaz: PNP/NPN normalno otvoren/zatvoren (NO/NC)
- Promjer kabela D: 6,20 mm
- Duljina kabela L: 3 m
- Materijal kućišta: cink, tlačno lijevani, obojeni
- Materijal jakne: PVC
- EN 60068-2-27, Udar: polusinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibracije: 10…55 Hz, amplituda 1,5 mm, 3x2|h
- Zaštita: IP67
- Temperatura okoline: -10...55 °C
- Broj vodiča: 6
- Presjek voda: 0.34 mm²
- Raspon: 7...11 mm
- Površinska zaštita: lakirano
- Kašnjenje isključivanja toff max.: 0,05 ms
- Kašnjenje uključivanja ton maks.: 0,05 ms
- Struja bez opterećenja Io maks. pri Ue: 80 mA
- Pad napona Ud maks. pri Ie: 2 V
- Maksimalno ambijentalno svjetlo: 5000 luksa
- Optički princip rada: svjetlosni senzor, fokusiran
- Vrsta svjetla: zeleno svjetlo/crveno svjetlo
- Veličina svjetlosne točke: 1,5 x 5 mm na 9 mm
- Funkcija optičkog preklapanja: preklapanje svjetla/tame
- Karakteristika snopa: fokusiran
- Valna duljina: 526 nm/630 nm
- Funkcija unosa: ista funkcija kao tipka|Format 1/2/3/4
- Analogni izlaz: Analogni, napon 0…5,5 V
- Otpor opterećenja RL min. (analogni U): 2,2 kOhm
- Vremenska funkcija: odgoda isključivanja
- Vremenska funkcija, trajanje: 20 ms
- Raspon detekcije/mjernog raspona zaštićenog obrnutim polaritetom: da
- Vrsta ambalaže
Piece
- Vrsta proizvoda
skener kontrasta
- Tip
BKT000U
- Sadržaj
1 St.
- Radni napon
24
- min. pogonski napon
10 V
- Pogonski napon maks.
30 V
- Pogonski napon
10 - 30 V
- Vrsta kontakta
antivalentan
- Preklopni napon (maks.)
30 V DC/AC
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
55 °C
- Dužina
62.30 mm
- Širina
31.00 mm
- Visina
105.30 mm
- dim.
(D x Š x V) 62.30 x 31.00 x 105.30 mm
- Nazivni napon
30 V
- Duljina kabela
3.00 m
- Valna duljina
526 nm
630 nm
- Materijal kućišta
cink
- Priključak
kabel
- Materijal
tlačno lijevani cink
- Izlazi
NPN, mjenjač;PNP, mjenjač
11 mm
- Frekvencija prebacivanja
10000 Hz
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Pogonska struja
200 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416212 BALLUFF BKT000U BKT000U skener kontrasta 1 St. 24 antivalentan (D x Š x V) 62.30 x 31.00 x 105.30 mm Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3416212 BALLUFF BKT000U BKT000U skener kontrasta 1 St. 24 antivalentan (D x Š x V) 62.30 x 31.00 x 105.30 mm Piece
Opis
Senzori kontrasta su senzori svjetla visoke rezolucije koji razlikuju objekte prema njihovim sivim tonovima. Balluffovi robusni senzori kontrasta detektiraju čak i male razlike u kontrastu, imaju visoku frekvenciju preklapanja do 30 kHz i stoga su posebno brzi. Omogućuju visoku točnost pozicioniranja i stoga su prikladni za širok raspon primjena, na primjer u tiskarskoj i pakirnoj industriji. Serija = M, Dimenzije = 31 x 105,3 x 62,3 mm, Sučelje = PNP/NPN Normalno otvoreno/zatvoreno (NO/NC) Analogno, Napon 0,5,5 V, Ulazna funkcija = Ista funkcija kao i format tipke 1/2/3/4, Princip rada = Senzor kontrasta, Optički princip rada = Senzor svjetla, fokusiran, Karakteristika snopa = Fokusirano, Vrsta svjetla = Zeleno svjetlo/Crveno svjetlo, Veličina svjetlosne točke = 1,5 x 5 mm na 9 mm, Domet = 7...11 mm, Priključak = Kabel, 3,00 m, PVC, Materijal kućišta = Lijevani cink, Materijal aktivne površine = Staklo, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEWEEE
