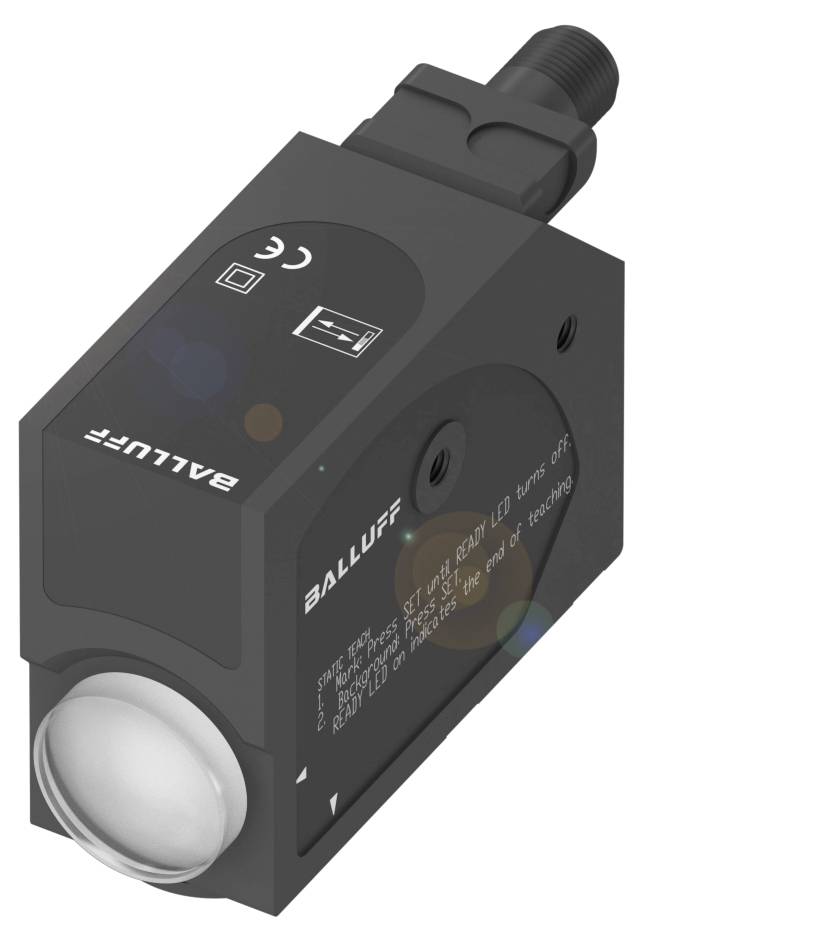

BALLUFF BKT0002 BKT 67M-002-U-S92 skener kontrasta 1 St. 24 V/DC (D x Š x V) 32 x 64 x 82 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
skener kontrasta
min. pogonski napon
10 V/DC
Pogonski napon maks.
30 V/DC
Tip
BKT 67M-002-U-S92
Sadržaj
1 St.
Tehnički list (PDF)
Broj
Ukupno (525,00 € / komad)
525,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF BKT 67M-002-U-S92 skener kontrasta 1 St. 24 V/DC (D x Š x V) 32 x 64 x 82 mm
- Dimenzije: 32 x 64 x 82 mm
- Serija: 67M
- Sučelje: PNP/NPN normalno otvoreno/zatvoreno (NO/NC)
- Analogni, napon 1…5,5 V
- Ulazna funkcija: vremenska funkcija uključeno/isključeno
- Princip rada: gumb za kontrast
Tehnički podaci
- Glavne značajke: Dimenzije: 32 x 64 x 82 mm
- Aktivna površina, materijal: PMMA
- Priključak: Konektor, M12x1 utikač
- Serija: 67M
- Radni napon Ub: 10...30 VDC
- Ulazna funkcija: vremenska funkcija uključeno/isključeno
- Princip rada: gumb za kontrast
- Optički princip rada: svjetlosni senzor, fokusiran
- Materijal kućišta: lijevani aluminij, obojen
- Vrsta svjetla: plavo svjetlo/zeleno svjetlo/crveno svjetlo
- Veličina svjetlosne točke: 5 x 1,5 mm na 9 mm
- Raspon: 6...12 mm
- Sučelje: PNP/NPN normalno otvoreno/zatvoreno (NO/NC)
- Analogni, napon 1…5,5 V
- Karakteristika snopa: fokusiran
- Dodatne značajke:
- Princip rada: gumb za kontrast
- Dimenzije: 32 x 64 x 82 mm
- Pričvršćivanje: vijak M5
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 300 ms
- Radni napon Ub: 10...30 VDC
- Preostala valovitost maks. (% od Ue): 8%
- Frekvencija prebacivanja: 15000 Hz
- Razred zaštite: II
- Priključak: Konektor, M12x1 utikač
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Aktivna površina, materijal: PMMA
- Preklopni izlaz: PNP/NPN normalno otvoren/zatvoren (NO/NC)
- Materijal kućišta: lijevani aluminij, obojen
- EN 60068-2-27, Udar: Polu-sinus, 30 gn, 11 ms, 3x6|Polu-sinus, 30 gn, 6 ms, 3x10000
- EN 60068-2-6, vibracije: 10…55 Hz, amplituda 1 mm, 3x2 h
- Zaštita: IP67
- Temperatura okoline: -10...55 °C
- Stupanj kontaminacije: 3
- Raspon: 6...12 mm
- Mogućnosti podešavanja: Kontrast (točka prebacivanja)|Prebacivanje svjetlo/tama|Preklopni izlaz PNP/NPN
- Površinska zaštita: lakirano
- Serija: 67M
- Oblik: Kvadratni|Spoj se može rotirati
- Prikaz: Izlazna funkcija - LED žuta|Spremno - LED zelena|Greška - LED zelena, treperi|Kratki spoj - LED zelena, treperi
- Podešivač: Gumb
- Kašnjenje isključivanja toff max.: 0,033 ms
- Kašnjenje uključivanja ton maks.: 0,033 ms
- Struja bez opterećenja Io maks. pri Ue: 50 mA
- Maksimalno ambijentalno svjetlo: 5000 luksa
- Optički princip rada: svjetlosni senzor, fokusiran
- Vrsta svjetla: plavo svjetlo/zeleno svjetlo/crveno svjetlo
- Veličina svjetlosne točke: 5 x 1,5 mm na 9 mm
- Funkcija optičkog preklapanja: preklapanje svjetla/tame
- Karakteristika snopa: fokusiran
- Valna duljina: 465 nm/520 nm/630 nm
- LED grupa prema IEC 62471: Slobodna grupa
- Dodatne značajke: Optika reverzibilna (svjetlosna emisija 0°/|90°), horizontalna svjetlosna točka
- Ulazna funkcija: vremenska funkcija uključeno/isključeno
- Analogni izlaz: Analogni, napon 1…5,5 V
- Otpor opterećenja RL min. (analogni U): 2,2 kOhm
- Pad napona Ud maks. pri Ie Električni priključak: 2 V
- Vremenska funkcija: odgoda isključivanja
- Vremenska funkcija, trajanje: 20 ms
- Vrsta proizvoda
skener kontrasta
- Tip
BKT 67M-002-U-S92
- Sadržaj
1 St.
- Radni napon
24 V/DC
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
IP67
- Dužina
32 mm
- Širina
64 mm
- Visina
82 mm
- dim.
(D x Š x V) 32 x 64 x 82 mm
- Valna duljina
465 nm
520 nm
630 nm
- Materijal kućišta
lijevani aluminij
- Priključak
utikač
- Materijal
lijevani aluminij
- Izlazi
NPN, otvarač
NPN, zatvarač
pnp, otvarač
pnp, zatvarač
12 mm
- Frekvencija prebacivanja
15000 Hz
- Pogonska struja
100 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416174 BALLUFF BKT0002 BKT 67M-002-U-S92 skener kontrasta 1 St. 24 V/DC (D x Š x V) 32 x 64 x 82 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3416174 BALLUFF BKT0002 BKT 67M-002-U-S92 skener kontrasta 1 St. 24 V/DC (D x Š x V) 32 x 64 x 82 mm
Opis
Senzori kontrasta su senzori svjetla visoke rezolucije koji razlikuju objekte prema njihovim sivim tonovima. Balluffovi robusni senzori kontrasta detektiraju čak i male razlike u kontrastu, imaju visoku frekvenciju preklapanja do 30 kHz i stoga su posebno brzi. Omogućuju visoku točnost pozicioniranja i stoga su prikladni za širok raspon primjena, na primjer u tiskarskoj i pakirnoj industriji. Serija = 67M, Dimenzije = 32 x 64 x 82 mm, Sučelje = PNP/NPN Normalno otvoreno/zatvoreno (NO/NC) Analogno, Napon 1,5,5 V, Ulazna funkcija = Vremenska funkcija uključeno/isključeno, Princip rada = Senzor kontrasta, Optički princip rada = Senzor svjetla, fokusiran, Karakteristika snopa = Fokusirano, Vrsta svjetla = Plavo svjetlo/Zeleno svjetlo/Crveno svjetlo, Veličina svjetlosne točke = 5 x 1,5 mm na 9 mm, Domet = 6...12 mm, Priključak = Utični konektor, M12x1 konektor, Materijal kućišta = Lijevani aluminij, Osjetna površina, Materijal = PMMA, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusWEEE
