Axing SPU 5512-09 satelitski multiprekidač kaskadni Ulazi (višestruki prekidač): 5 (4 sat/1 zemaljske) Broj sudionika: 1
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji

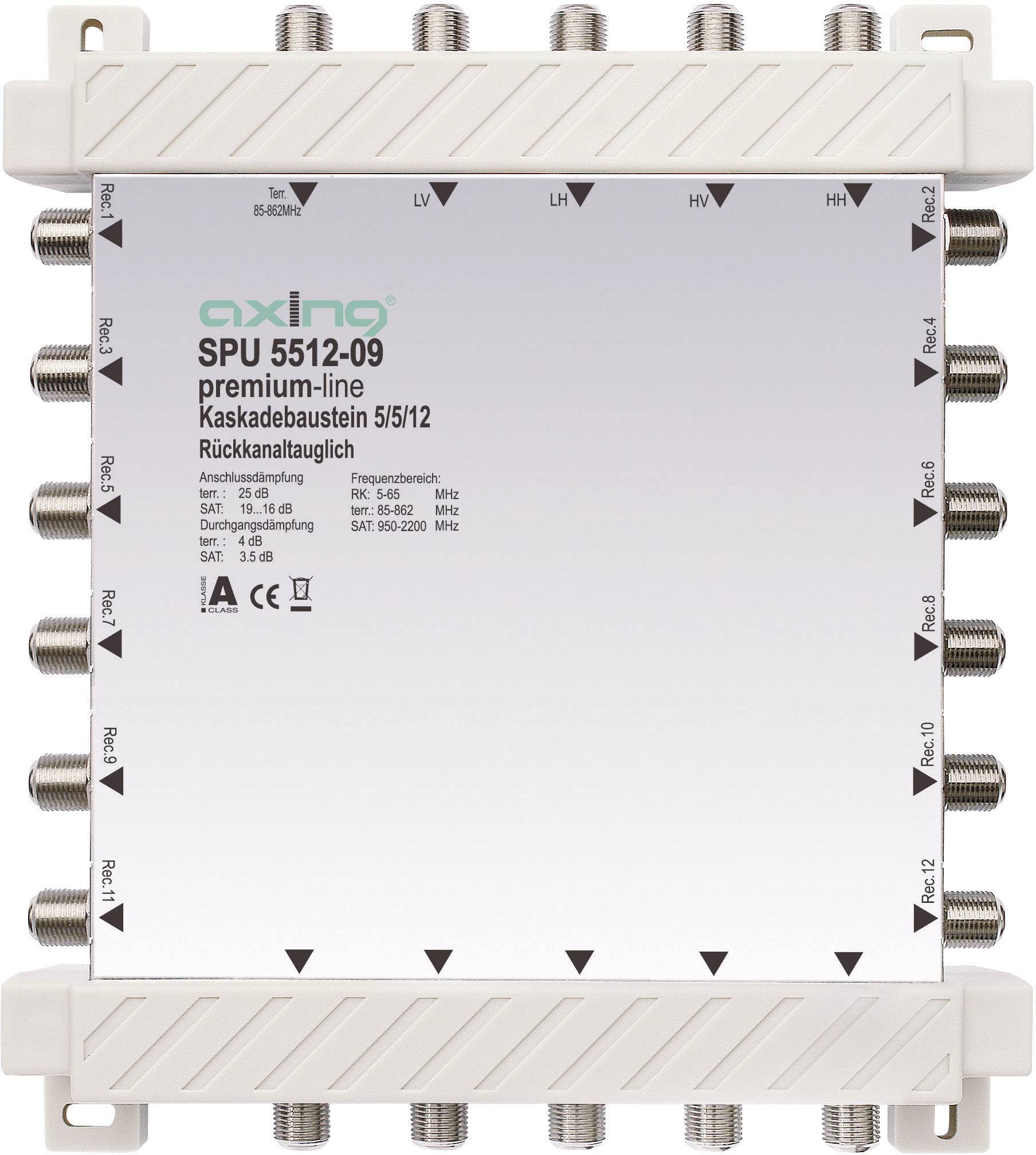

Axing SPU 5512-09 satelitski multiprekidač kaskadni Ulazi (višestruki prekidač): 5 (4 sat/1 zemaljske) Broj sudionika: 12
- Pasivni kaskadni blok 5 u 12
- 5 ulaza, 5 izlaza
- 12 izlaza na SAT prijamnik
- Povratni kanal 5 - 65 MHz
Tehnički podaci
- Vrsta proizvoda
satelitski multiprekidač kaskadni
- Izvedba (aktivno/pasivno)
pasivan
- Ulazi (višestruki prekidač)
5 (4 sat/1 zemaljske)
- Sudionici
12
- Izlazi
5 (4 sat/1 zemaljske)
- Prikladno za Quad-LNB
da
- Frekvencija (min.)
950 MHz
- Frekvencija (maks.)
2200 MHz
- Gubitak SAT
16 - 19 dB
- Zemlj. ublažavanje
25 dB
- Širina
190 mm
- Visina
170 mm
- Dubina
40 mm
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 942157 Axing SPU 5512-09 satelitski multiprekidač kaskadni Ulazi (višestruki prekidač): 5 (4 sat/1 zemaljske) Broj sudionika: 1
Opis
proširiti z. B. prekidač polariteta SPU 54-0x na 516-0x na 6, 12 ili 18 sudionika.

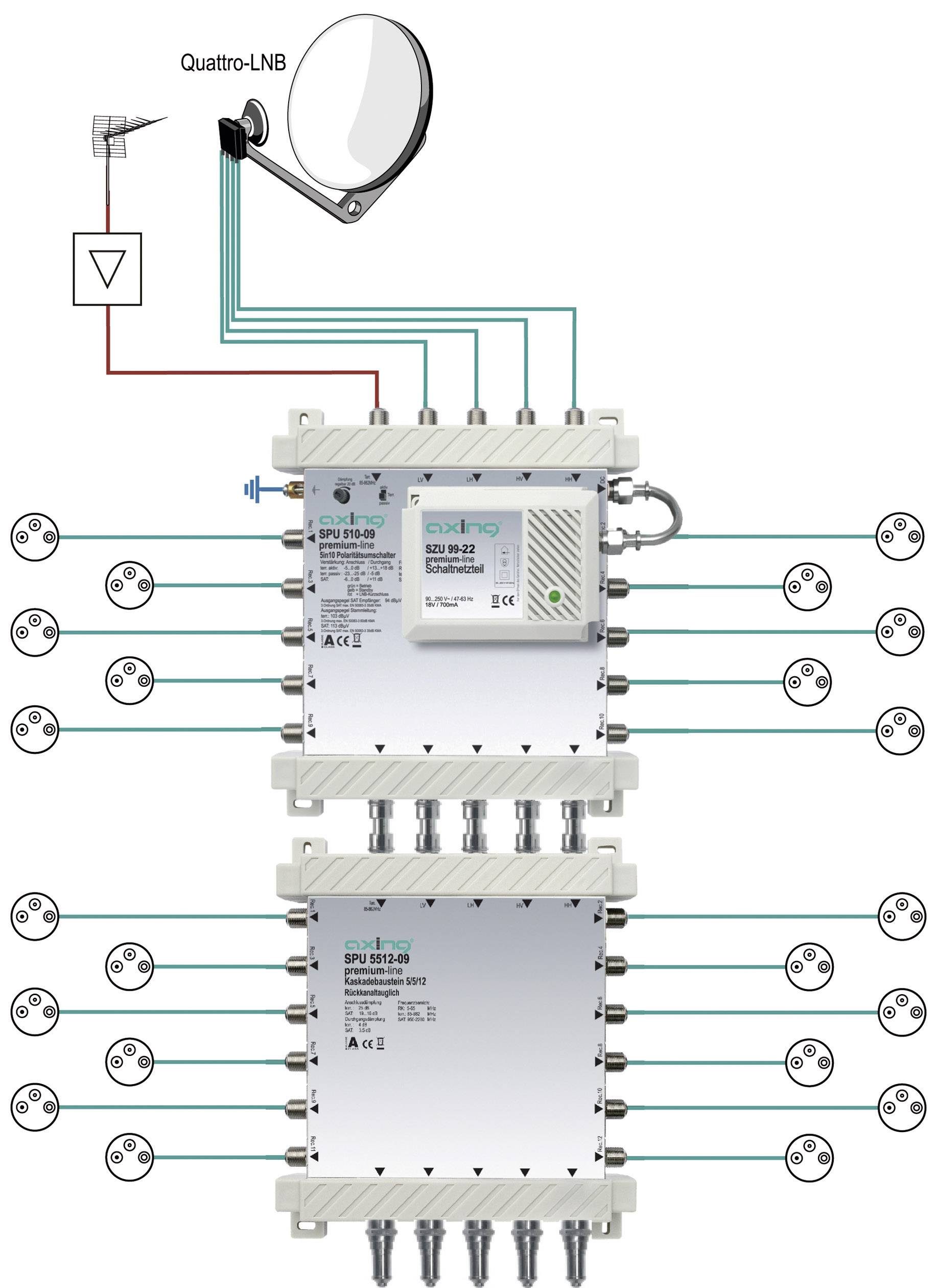

S kaskadnim modulima, 4 SAT IF polarizacijske razine, uključujući zemaljske signale (npr. VHF radio) mogu se distribuirati na nekoliko SAT prijamnika. SPU 556-09 = 6 prijamnika, SPU 558-09 = 8 prijamnika, SPU 5512-09 = 12 prijamnika i SPU 5518-09 = 18 prijamnika. Za kaskadni sustav s kaskadnim modulima SPU 556-09, SPU 558-09, SPU 5512-09 ili SPU 5518-09 potreban vam je jedan od prekidača polariteta SPU 56-09, 510-09 ili 516-09. Prilikom puštanja u rad prekidača za polaritet, pridržavajte se njegovih uputa za uporabu.
Spojite izlaze prekidača za polaritet na ulaze kaskadnih modula. Upotrijebite adapter F / F-Quickfix (koji nije uključen u opseg isporuke) tako da možete jednostavno spojiti uređaje.
Ako upotrebljavate nekoliko kaskadnih modula, povežite izlaze kaskadnog modula s ulazima drugog kaskadnog modula itd. Napomena: Ovisno o strukturi sustava (gubici razine), dodatni prekidači polariteta potrebni su prilikom upotrebe nekoliko kaskadnih modula za pojačavanje prolaznih signala.
Završite izlaze posljednjeg kaskadnog modula završnim otpornicima isporučenim s prekidačem polariteta.
Spojite izlaze sudionika sa strane s utičnicama antene. Za sve RF veze upotrebljavajte visoko oklopljene koaksijalne kabele s F priključcima.
Ovaj tekst je strojno preveden.
S kaskadnim modulima, 4 SAT IF polarizacijske razine, uključujući zemaljske signale (npr. VHF radio) mogu se distribuirati na nekoliko SAT prijamnika. SPU 556-09 = 6 prijamnika, SPU 558-09 = 8 prijamnika, SPU 5512-09 = 12 prijamnika i SPU 5518-09 = 18 prijamnika. Za kaskadni sustav s kaskadnim modulima SPU 556-09, SPU 558-09, SPU 5512-09 ili SPU 5518-09 potreban vam je jedan od prekidača polariteta SPU 56-09, 510-09 ili 516-09. Prilikom puštanja u rad prekidača za polaritet, pridržavajte se njegovih uputa za uporabu.
Spojite izlaze prekidača za polaritet na ulaze kaskadnih modula. Upotrijebite adapter F / F-Quickfix (koji nije uključen u opseg isporuke) tako da možete jednostavno spojiti uređaje.
Ako upotrebljavate nekoliko kaskadnih modula, povežite izlaze kaskadnog modula s ulazima drugog kaskadnog modula itd. Napomena: Ovisno o strukturi sustava (gubici razine), dodatni prekidači polariteta potrebni su prilikom upotrebe nekoliko kaskadnih modula za pojačavanje prolaznih signala.
Završite izlaze posljednjeg kaskadnog modula završnim otpornicima isporučenim s prekidačem polariteta.
Spojite izlaze sudionika sa strane s utičnicama antene. Za sve RF veze upotrebljavajte visoko oklopljene koaksijalne kabele s F priključcima.
Ovaj tekst je strojno preveden.
Izvedba
- Frekvencijski raspon 47 - 2200 MHz Pretplatničke veze 12 Propusni gubici (zemaljski / SAT) tip 3 dB / tip. 2 dB
- Gubitak veze (zemaljski / SAT)
- tip 0 dB
- Odvajanje V / H 25 dB
- Odvajanje terr-ulaza / SAT-ulaz 40 dB
- Odvajanje SAT-ulaza «SAT-ulaz: 40 dB
- Priključci F.
Isporuka uključuje
- kaskada
- Uputstva.
