AS Schwabe A-V-E 3 44 kVA građevinski razvodnik 61833 400 V 80 A

DIN VDE 0100-704 standardna promjena 2018:
Od 2020. novi standard mora biti zadovoljen kada se gradilište započne ili kada se tijekom gradilišta promijeni distribucija električne energije.
Verzija starog standarda prestaje 18. svibnja 2021., odnosno do tada moraju biti zamijenjeni svi distributeri.
Svi naši distributeri u skladu su s korisničkim standardom DIN VDE 0100-704. Dakle, na sigurnoj ste strani.

Priključak-razdjelnik-kraj razdjelnika (AVE 2) ulazak
Kabelski ulaz M63 s vučnim rasterećenjem do maksimalno 50 mm2
Zaštitni priključak:
1 × rastavljač osigurača NH00 sa 80 A s U-stezaljkama 10-50mm2

Izlaz
1x CEE utičnica 400 V, 63 A, 5-polna
1x CEE utičnica 400 V, 32 A, 5-polna
2x CEE utičnice 400 V, 16 A, 5-polne
6x sigurnosnih utičnica 230 V, 16 A

Zaštita izlaza
1x 3P 63A prekidač s termo-magnetskim okidačem
1x FI 63 A, 4-polni, 300 mA, tip B sve osjetljivo na struju
1x FI 63 A, 4-polni, 30 mA, tip B sve osjetljivo na struju
1x LS C 32 A, 3-polni
2x LS C 16 A, 3-polni
6x LS C 16 A, 1-polni

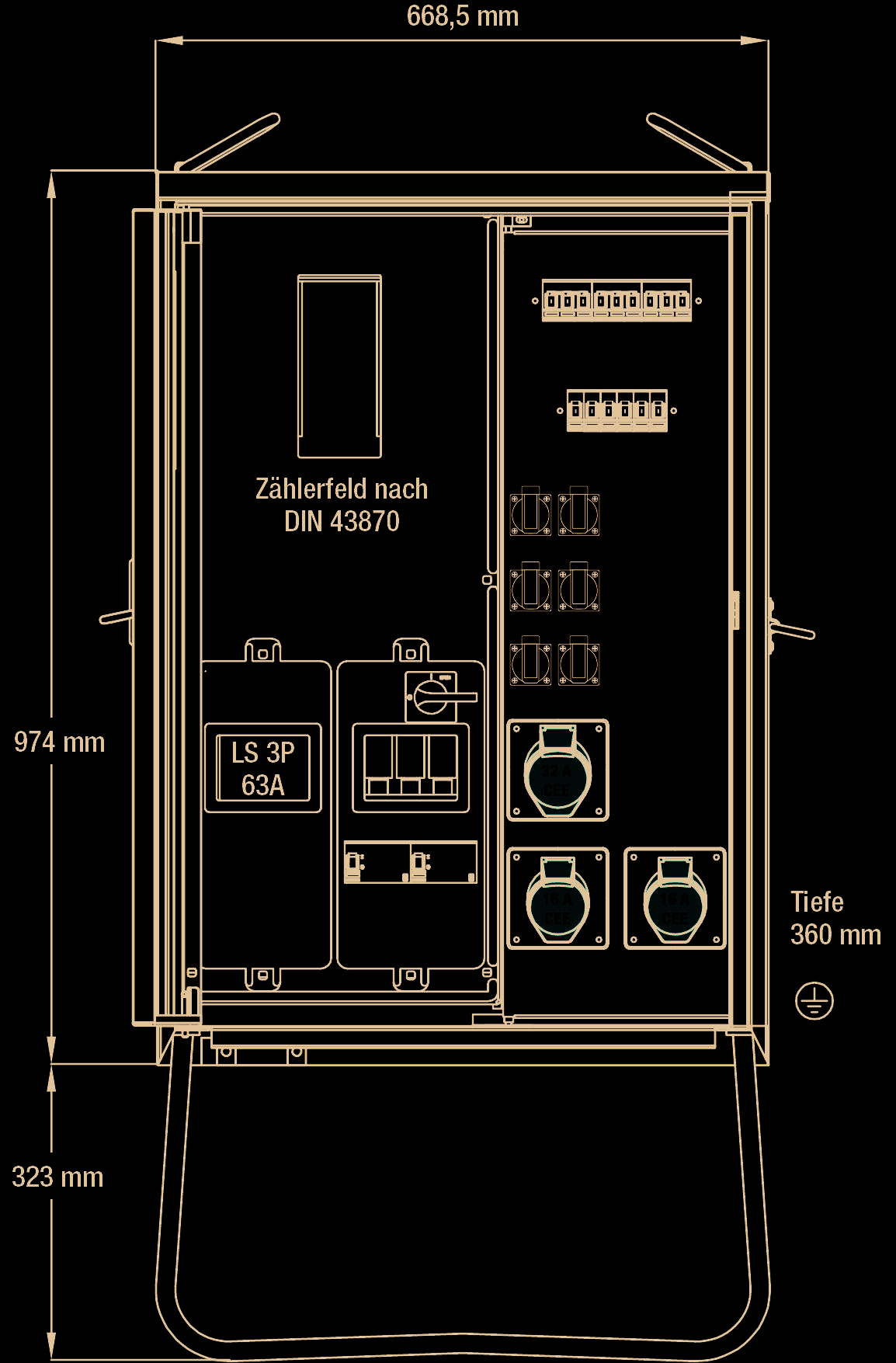

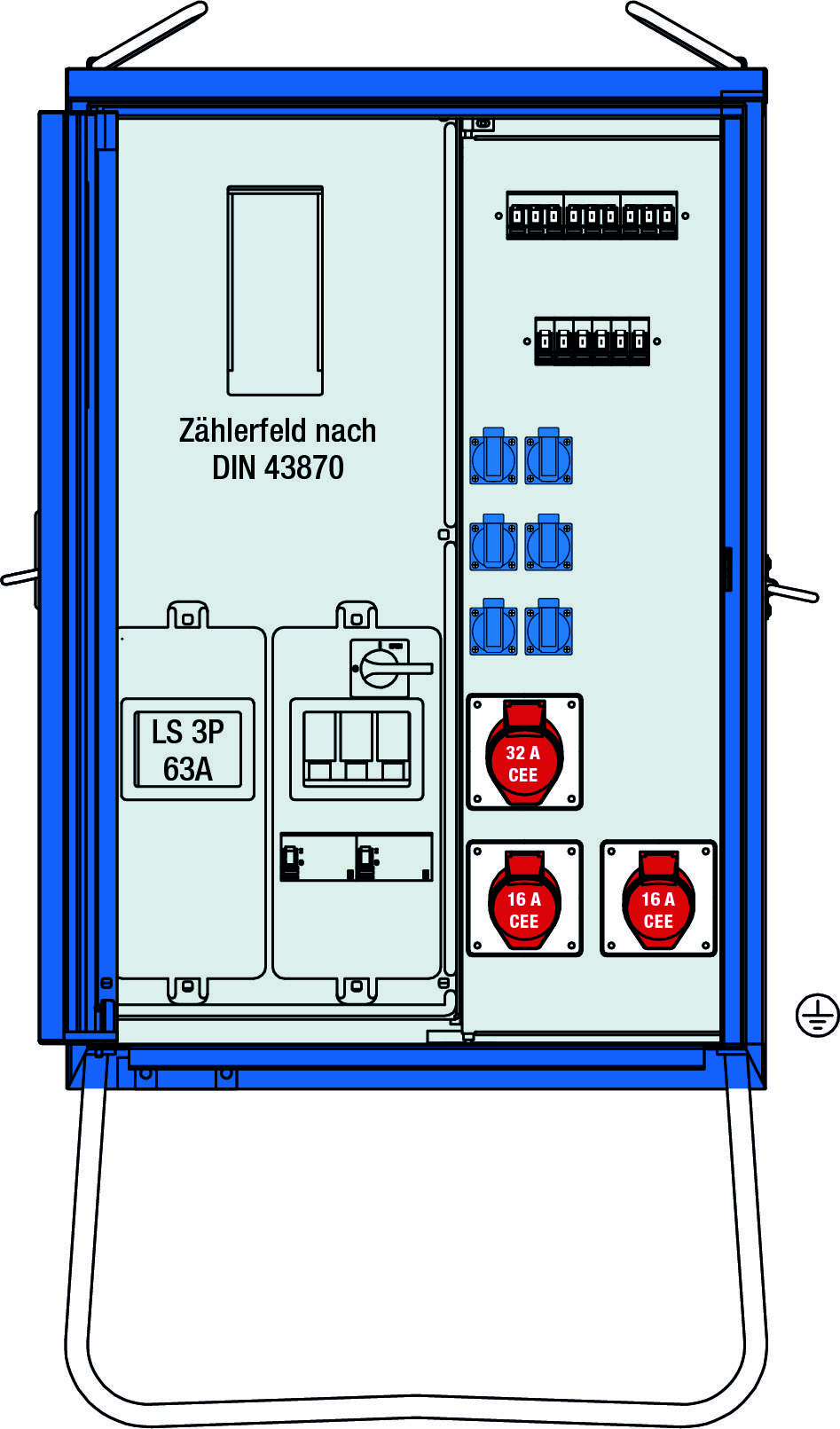

Razdjelnik struje na mjestu u čvrstom čeličnom ormaru s plavom bojom plastike bez teških metala
Jednostruka vrata koja se zaključavaju s opružnim zasunom za lokot i rukohvat
S bočnim transportnim ručkama, dvije ušice za podizanje na vrhu, tračnicom za rasterećenje naprezanja, pričvrsnim remenima za klinove i vijkom za uzemljenje
Dostupan DS pult u skladu s DIN 43870/2: Isporuka ne uključuje pult
IP44: kada su vrata zatvorena, IP21: kada su vrata otvorena

Ovaj tekst je strojno preveden.
