Arducam modul kamere MBS-SES-185-26
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (244,99 € / komad)
244,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Fotoaparat:
- Optički format: 1/2,3″ (dijagonala 7,857 mm)
- Senzor: IMX477
- Rezolucija: 4056(H) x 3040(V) 12.3MP
- Veličina piksela: 1,55 um x 1,55 um
- IC osjetljivost: Vidljivo svjetlo
- Sučelje: 4-lane MIPI CSI-2
- Standardni bajonet za objektiv: CS bajonet
- Broj sličica u sekundi: (ovisno o ciljnoj platformi, maksimalni broj sličica u sekundi može biti ograničen) Puna razlučivost@60fps (normalno), 4K2K@60fps, 1080p@240fps Puna razlučivost@40fps (12-bitno normalno) Puna razlučivost@30fps (DOL-HDR, 2 okviri)

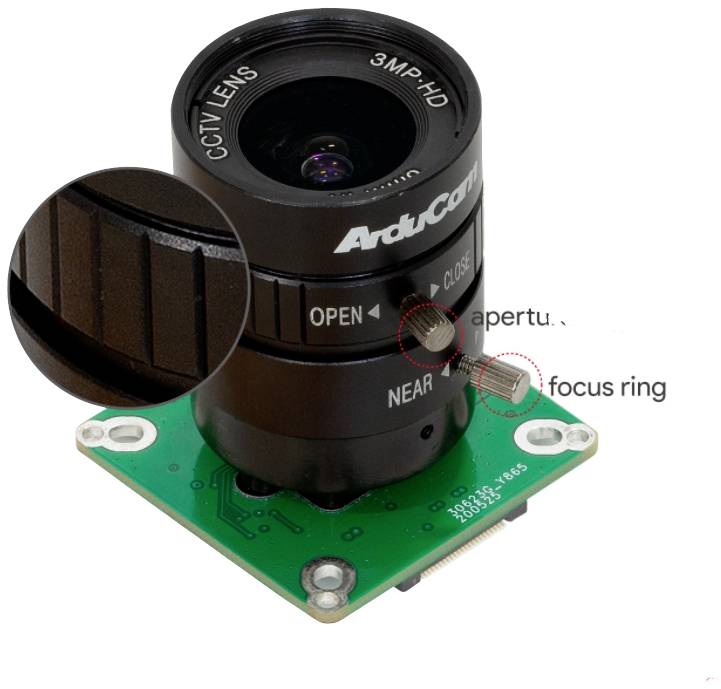

- Leće:
- Fokusna duljina: 6 mm
- Format: 1/2,3 inča
- Otvor blende (F): Max
- Vidno polje (FOV): 65° (H)
- Utičnica: CS nosač
- Stražnja žarišna duljina: 7,53 mm
- MOD: 0,2m
- Dimenzije: Ø30 × 31 mm
- Težina: 53 g
- Ploča kamere:
- Razmak rupa: kompatibilan s 29 mm, 30 mm, 34 mm
- Veličina ploče: 38 mm x 38 mm
- Vršna struja: 300mA
- Vrsta proizvoda
modul kamere
- Dužina
38 mm
- Širina
38 mm
- Proizvođač-br. dijela
MBS-SES-185-26
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3205043 Arducam modul kamere MBS-SES-185-26
Opis

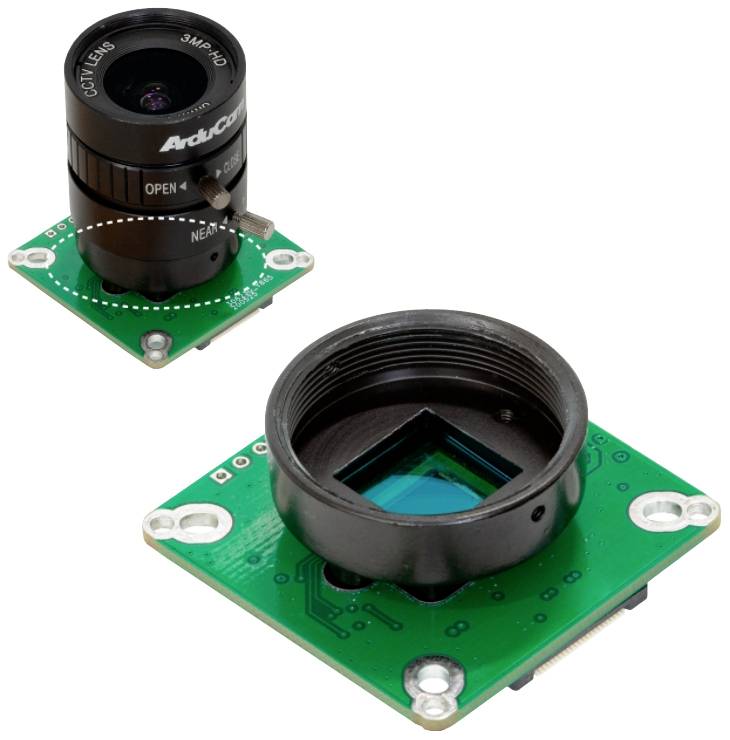

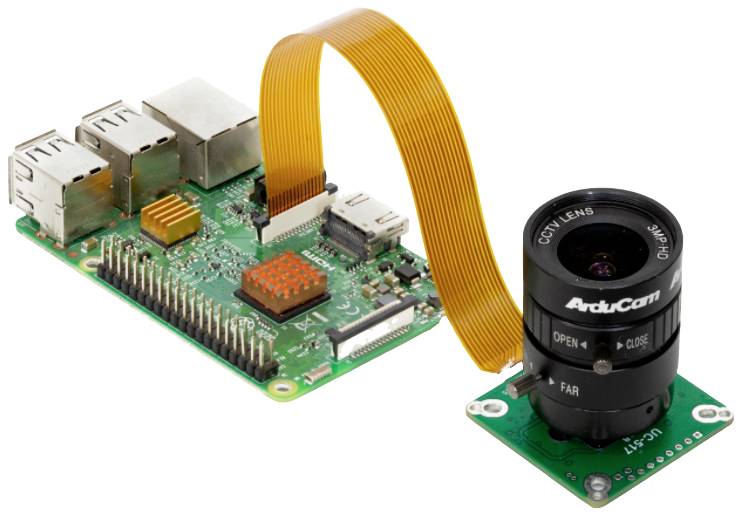

ArduCAM tim je izdao niz modula kamere za Raspberry Pi, uključujući module od 5MP i 8MP. Potpuno su kompatibilne sa službenom verzijom i dijele se na standardnu verziju, verziju s optimiziranim optičkim performansama, verziju minijaturne špijunske kamere, verziju s NoIR-om, verziju s motoriziranim IR rezom i verziju s programiranom motoriziranom fokusnom kamerom. Ovi moduli kamere podržavaju sve modele Raspberry Pi i zahtijevaju 15 do 22 pinski kabel ili adapter za rad s Pi Zero. Službena Pi HQ kamera dostupna je samo u jednom modelu. Ne dolazi s objektivom, a korisnicima nije lako pronaći ni tijelo. Kako bi riješio te probleme, Arducam je izdao ovaj modul kamere, prilagođenu ploču kamere IMX477 s razmakom od tri rupe i 6 mm CS lećom. I možete preuzeti 3D datoteke koje je izradio ArduCAM za ispis vašeg kućišta kako želite. Ovaj modul kamere podržava sve Raspberry Pi i PC/laptop (potrebna je MIPI adapterska ploča i USB štit za kameru, nisu uključeni).
VAŽNA NAPOMENA O IMX477 MIPI LANES
Modul kamere IMX477 podržava 4 trake u hardveru, ali upravljački program kamere za 4 trake zahtijeva dodatnu prilagodbu.
Standardni Raspberry Pi i Jetson Nano/Xavier NX fizički ne mogu podržati 4-tračnu vezu (oba imaju samo 2-lane CSI portove). Samo Raspberry Pi Compute Module i neke Jetson nosače trećih strana imaju hardversku podršku za 4 trake. Stoga ovo nije opća potreba. 4-tračna veza zahtijeva dodatni rad, posebno vozača kamere, osim fizičke 4-tračne veze. A vozači su ograničeni performansama same platforme. Na primjer, 4-Lane ne može otključati 4k video na Raspberry Pi jer ga VideoCore trenutno ne podržava. Jetson Nano također je donekle ograničen opcijama kodiranja. Morate se uvjeriti da vam stvarno treba.
Ovaj tekst je strojno preveden.
VAŽNA NAPOMENA O IMX477 MIPI LANES
Modul kamere IMX477 podržava 4 trake u hardveru, ali upravljački program kamere za 4 trake zahtijeva dodatnu prilagodbu.
Standardni Raspberry Pi i Jetson Nano/Xavier NX fizički ne mogu podržati 4-tračnu vezu (oba imaju samo 2-lane CSI portove). Samo Raspberry Pi Compute Module i neke Jetson nosače trećih strana imaju hardversku podršku za 4 trake. Stoga ovo nije opća potreba. 4-tračna veza zahtijeva dodatni rad, posebno vozača kamere, osim fizičke 4-tračne veze. A vozači su ograničeni performansama same platforme. Na primjer, 4-Lane ne može otključati 4k video na Raspberry Pi jer ga VideoCore trenutno ne podržava. Jetson Nano također je donekle ograničen opcijama kodiranja. Morate se uvjeriti da vam stvarno treba.
Ovaj tekst je strojno preveden.

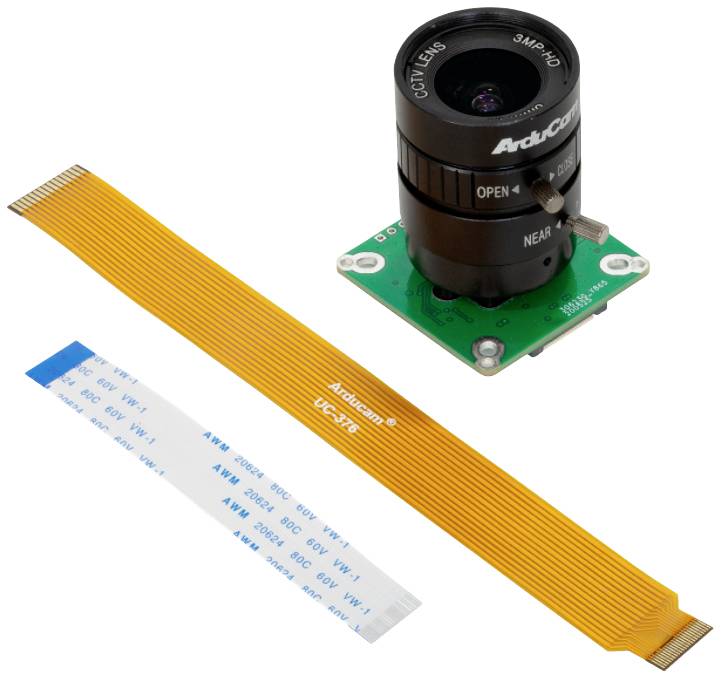

Isporuka uključuje
- 1x 12.3MP IMX477 modul kamere u boji
- 1x 6 mm žarišne duljine CS objektiv kamere
- 1x 80 mm/3,15 inča 22-pinski kabel kamere za Pi Zero&W
- 1x 300 mm/12 inča 15pin do 22pin kabel kamere za Pi A&B seriju
