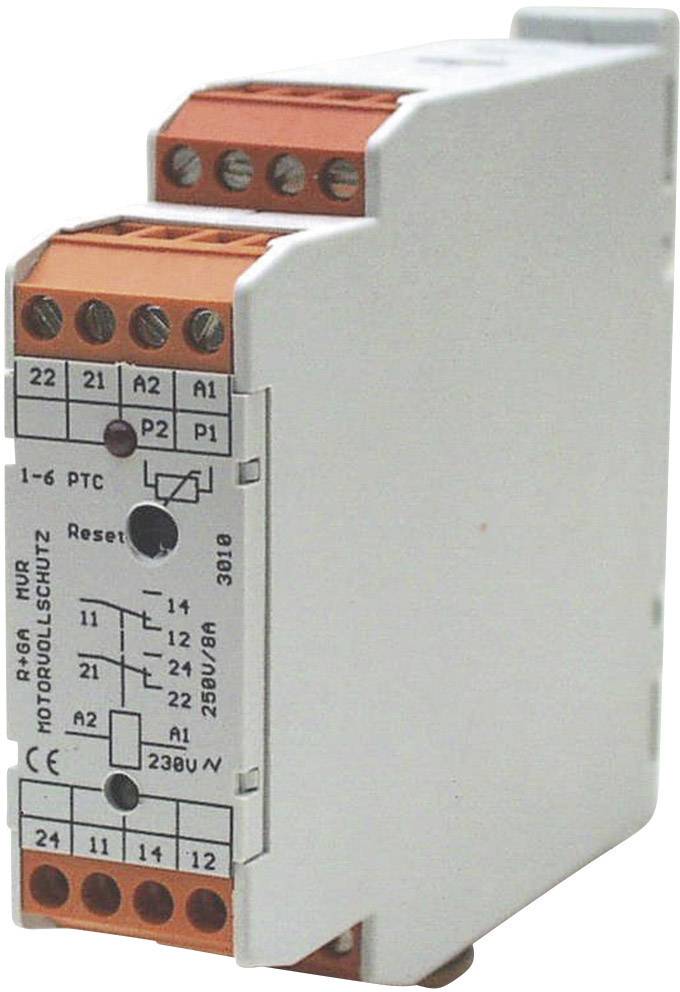

Appoldt nadzorni relej 230 V/AC 2 prebacivanje 1 St. TM-W nadzor hladnih vodiča
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
nadzorni relej
Funkcije
nadzor hladnih vodiča
Vrsta kontakta
2 prebacivanje
Preklopni napon (maks.)
230 V/AC
Prebacivanje struje (maks.)
8 A
Tehnički list (PDF)
3 kom. - zaliha Njemačka (Samo dok traju zalihe)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
77,99 €
3
3% = 2,16 €
75,83 €
5
4% = 3,03 €
74,96 €
10
5% = 3,60 €
74,39 €
25
5% = 4,25 €
73,74 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (77,99 € / komad)
77,99 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Appoldt nadzorni relej 230 V/AC 2 prebacivanje 1 St. TM-W nadzor hladnih vodiča
- Za PTC senzore prema DIN 44081
- Nadzor prekida žice
- Praćenje temperature
Tehnički podaci
- PTC termistor: 1,5 k? (može se povezati do 6 standardnih PTC-a u seriju)
- Napon u PTC mjernom krugu:7,4V
- Vrsta proizvoda
nadzorni relej
- Tip
TM-W
- Funkcije
nadzor hladnih vodiča
- Radni napon
230 V/AC
- Vrsta kontakta
2 prebacivanje
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
8 A
- Širina
22.5 mm
- Visina
80 mm
- dim.
(D x Š x V) 100 x 22.5 x 80 mm
- Sadržaj
1 St.
- Dužina
100 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 507921 Appoldt nadzorni relej 230 V/AC 2 prebacivanje 1 St. TM-W nadzor hladnih vodiča
Upute za rad i sigurnost
Upute za rad i sigurnost 507921 Appoldt nadzorni relej 230 V/AC 2 prebacivanje 1 St. TM-W nadzor hladnih vodiča
Opis
Relej radi sa svim PTC otpornicima prema DIN 44081, pod uvjetom da njihova ukupna otpornost na hladnoću ne prelazi 1500 Ω ako su spojeni u seriju. Uređaj radi prema principu zatvorenog kruga, tj. Mjerni krug nadzire se zbog prekida. Maks. Napon osjetnika je 7,6 V. Mjerni krug je galvanski odvojen od mreže pomoću transformatora koji se koristi u skladu s VDE 0551. Ako je otpor senzora nizak, izlazni relej se podiže. Ako se postigne nominalna temperatura isključenja NAT (visoki otpor senzora), izlazni relej ispada. Vrijednost odziva uređaja je približno 3 K s tolerancijom od približno ± 8 ° C. Vrijednost otpuštanja (komutacijska histereza) je vrijednost odziva -10%.
