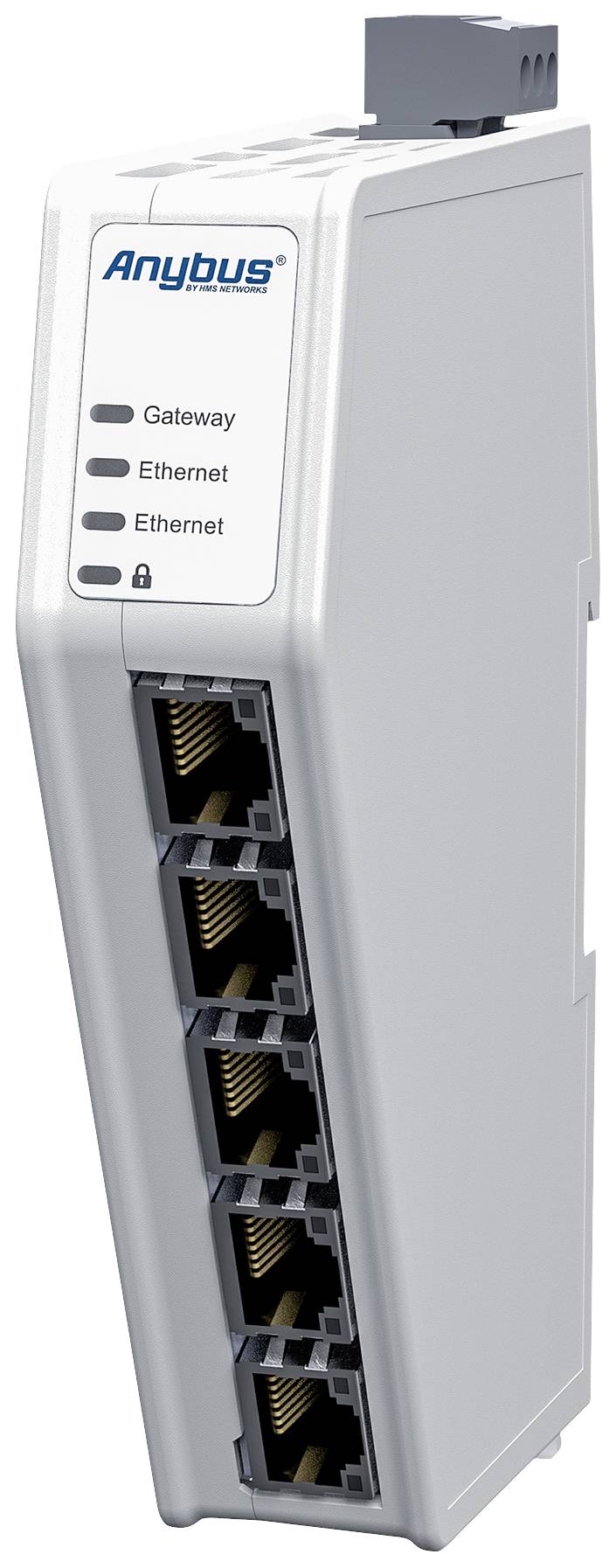

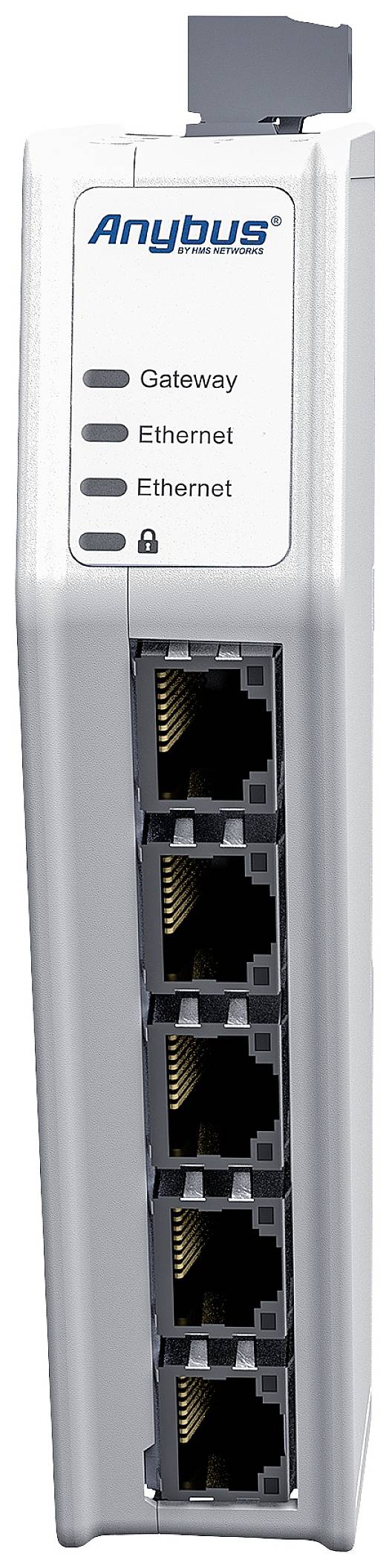

Anybus ABC4090 ABC4090 sučeljni pretvarač industrijski Ethernet, Gateway 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (909,00 € / komad)
909,00 €
sa PDV-om
Tehnički podaci
- Dimenzije (D x Š x V) sa serijskim priključkom i utikačem: 98 x 27 x 144 mm
- Neto težina: 150g
- Gumbi i prekidači: Gumb za resetiranje i sigurnosni prekidač
- LED: Prikaz statusa za pristupnik kao i za mrežu 1 i mrežu 2
- IP klasa zaštite: IP20
- Materijal kućišta: PC ABS, UL 94 VO
- Montaža: DIN tračnica (35 * 7,5/15)
- OKOLIŠ
- Radna temperatura: -25 do 70°C
- Temperatura skladištenja: 40 do 85°C
- Relativna vlažnost: 0-95% bez kondenzacije
- Visina ugradnje: do 2.000 m
- Potrošnja struje: Tipične vrijednosti: 160 mA pri 24 V, maksimalno 400 mA pri 12 V
- Priključak za napajanje: 3-polni vijčani terminal
- Zaštita: obrnuti polaritet i zaštita od kratkog spoja
- ETHERNET VEZE
- Priključci: 2+2 x Ethernet
- Izolacija: Galvanska izolacija
- Bit rate: 10/100 Mbit/s full duplex
- Konektor: RJ45
- Prekidač: Preklopnik s dva priključka
- CERTIFIKATI I STANDARDI
- UL: CULUS datoteka broj E214107
- CE: 2014/30/EU
- KC: RR-ABJ komunikator
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Okruženje: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Vibracije i udarci: IEC 60068-2-27, IEC 60068-2-6
- Zbrinjavanje: WEE
- KONFIGURACIJA
- Konfiguracijski softver: konfiguracija temeljena na webu
- Konfiguracijski priključci: Namjenski 10/100 Mbps RJ45 Ethernet konfiguracijski priključak i dodatni Ethernet priključci
- SIGURNOST
- Sigurno pokretanje: Osigurava autentičnost softvera
- Sigurnosni prekidač: Fizički prekidač koji omogućuje/onemogućuje pristup konfiguracijskom sučelju temeljenom na webu
- Vrsta proizvoda
sučeljni pretvarač
- Sučelja (Advantech)
industrijski Ethernet
Gateway
- Tip
ABC4090
- Radni napon
24 V/DC
- Maks. radna temperatura
70 °C
- Min. radna temperatura
-25 °C
- Pogonski napon (detalji)
12-30 (prikaz, stručni). V/DC
- Pogonska tempratura
-25 do 70 °C
- dim.
(Š x V) 27 mm x 144 mm
- Maks. potrošnja struje
400 mA
- Visina
144 mm
- Širina
27 mm
- Proizvođač-br. dijela
ABC4090
- Sučelja
Industrijski Ethernet koji se može konfigurirati
Međutim, moguće su mrežne kombinacije s EtherNet/IP, EtherCAT, Modbus TCP i PROFINET instaliranjem odgovarajućeg firmvera.
- Potrošnja struje
160 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2637481 Anybus ABC4090 ABC4090 sučeljni pretvarač industrijski Ethernet, Gateway 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2637481 Anybus ABC4090 ABC4090 sučeljni pretvarač industrijski Ethernet, Gateway 24 V/DC 1 St.
Informacije
Informacije 2637481 Anybus ABC4090 ABC4090 sučeljni pretvarač industrijski Ethernet, Gateway 24 V/DC 1 St.
Opis
Anybus Communicator Common Ethernet - Common Ethernet je industrijski pretvarač protokola koji omogućuje neometanu razmjenu podataka između industrijskih Ethernet mreža kao što su PROFINET, EtherNet/IP, Modbus TCP i EtherCAT. Communicator je tvornički postavljen tako da se podaci mogu razmjenjivati između PROFINET-a i EtherNet/IP mreže. Međutim, moguće su i druge mrežne kombinacije s EtherNet/IP, EtherCAT, Modbus TCP i PROFINET instaliranjem odgovarajućeg firmvera.

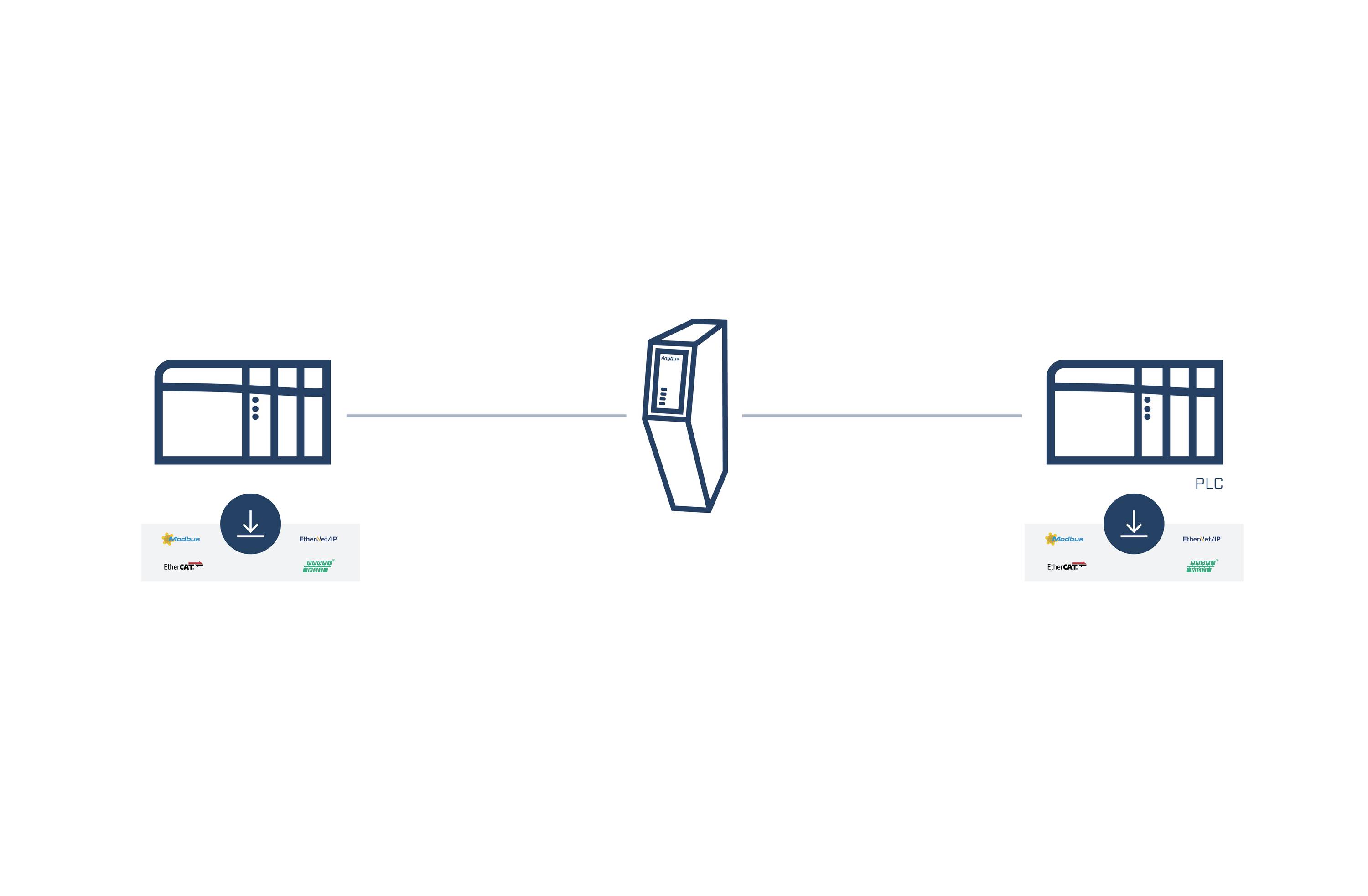

Anybus komunikator osigurava pouzdan, siguran i brz prijenos podataka između različitih industrijskih Ethernet i fieldbus mreža. Ovi samostalni gatewayi se lako postavljaju i omogućuju transparentnu razmjenu podataka između PLC-ova, omogućujući vam integraciju naslijeđenih terenskih uređaja u moderne industrijske mreže uz minimalne izmjene softvera.
Anybus komunikator temelji se na provjerenom mrežnom procesoru Anybus NP40, koji se odlikuje mrežnom usklađenošću, visokim performansama i pouzdanošću. Prilikom razmjene podataka između PLC-ova na različitim mrežama, moguć je vrlo brz prijenos podataka do 1500 bajtova u svakom smjeru, što zadovoljava većinu zahtjeva sadašnjih i budućih upravljačkih aplikacija.
Puštanje u rad je brzo zahvaljujući intuitivnoj konfiguraciji, lako razumljivoj dokumentaciji i inteligentnom dizajnu hardvera i kućišta.
Izvrsna izvedba
Trenutačni prijenos podataka - Vrijeme potrebno za prijenos podataka između dva PLC-a sastoji se od vremena ciklusa prve mreže plus vremena ciklusa druge mreže. Interni prijenos podataka u Communicatoru je zanemariv jer odgovara prirodnim fluktuacijama u vremenu mrežnog ciklusa (jitter).
Hardverski ubrzana endian konverzija (Byte Swap)
Komunikatori mogu promijeniti prikaz podataka (endianness) putem hardverski ubrzane endian konverzije kako bi osigurali da su podaci ispravno predstavljeni u svakom PLC-u. Možete čak pretvoriti različite dijelove raspona podataka na različite načine za rukovanje različitim vrstama podataka. To nema utjecaja na performanse, oslobađa PLC zadatka konverzije podataka i pojednostavljuje programiranje PLC-a.
Jednostavno pokretanje
Namjenski konfiguracijski priključak za Ethernet - nisu potrebni posebni kabeli.
Intuitivno mrežno sučelje za konfiguraciju povuci i ispusti - nema potrebe za instaliranjem dodatnog softvera.
Prednji konektori olakšavaju spajanje kabela, a tanak oblik štedi prostor na DIN tračnici.
Rješavanje problema pomoću moćne dijagnostike uključujući praćenje podataka uživo, zaslon statusa i paket podrške.
Najnovije sigurnosne značajke
Funkcionalnost sigurnog pokretanja za otkrivanje petljanja firmvera i zaštitu od napada zlonamjernog softvera i infekcija. Sigurnosni prekidač koji zaključava vašu konfiguraciju i sprječava svaki neovlašteni pristup.
Za industrijska okruženja
Robusno, kompaktno kućište.
Industrijske komponente testirane su i certificirane prema CE i UL.
Širok temperaturni raspon, -25°C do 70°C.
Montaža na DIN tračnicu za ugradnju blizu povezanih uređaja, smanjujući napor ožičenja.
Ovaj tekst je strojno preveden.
Anybus komunikator osigurava pouzdan, siguran i brz prijenos podataka između različitih industrijskih Ethernet i fieldbus mreža. Ovi samostalni gatewayi se lako postavljaju i omogućuju transparentnu razmjenu podataka između PLC-ova, omogućujući vam integraciju naslijeđenih terenskih uređaja u moderne industrijske mreže uz minimalne izmjene softvera.
Anybus komunikator temelji se na provjerenom mrežnom procesoru Anybus NP40, koji se odlikuje mrežnom usklađenošću, visokim performansama i pouzdanošću. Prilikom razmjene podataka između PLC-ova na različitim mrežama, moguć je vrlo brz prijenos podataka do 1500 bajtova u svakom smjeru, što zadovoljava većinu zahtjeva sadašnjih i budućih upravljačkih aplikacija.
Puštanje u rad je brzo zahvaljujući intuitivnoj konfiguraciji, lako razumljivoj dokumentaciji i inteligentnom dizajnu hardvera i kućišta.
Izvrsna izvedba
Trenutačni prijenos podataka - Vrijeme potrebno za prijenos podataka između dva PLC-a sastoji se od vremena ciklusa prve mreže plus vremena ciklusa druge mreže. Interni prijenos podataka u Communicatoru je zanemariv jer odgovara prirodnim fluktuacijama u vremenu mrežnog ciklusa (jitter).
Hardverski ubrzana endian konverzija (Byte Swap)
Komunikatori mogu promijeniti prikaz podataka (endianness) putem hardverski ubrzane endian konverzije kako bi osigurali da su podaci ispravno predstavljeni u svakom PLC-u. Možete čak pretvoriti različite dijelove raspona podataka na različite načine za rukovanje različitim vrstama podataka. To nema utjecaja na performanse, oslobađa PLC zadatka konverzije podataka i pojednostavljuje programiranje PLC-a.
Jednostavno pokretanje
Namjenski konfiguracijski priključak za Ethernet - nisu potrebni posebni kabeli.
Intuitivno mrežno sučelje za konfiguraciju povuci i ispusti - nema potrebe za instaliranjem dodatnog softvera.
Prednji konektori olakšavaju spajanje kabela, a tanak oblik štedi prostor na DIN tračnici.
Rješavanje problema pomoću moćne dijagnostike uključujući praćenje podataka uživo, zaslon statusa i paket podrške.
Najnovije sigurnosne značajke
Funkcionalnost sigurnog pokretanja za otkrivanje petljanja firmvera i zaštitu od napada zlonamjernog softvera i infekcija. Sigurnosni prekidač koji zaključava vašu konfiguraciju i sprječava svaki neovlašteni pristup.
Za industrijska okruženja
Robusno, kompaktno kućište.
Industrijske komponente testirane su i certificirane prema CE i UL.
Širok temperaturni raspon, -25°C do 70°C.
Montaža na DIN tračnicu za ugradnju blizu povezanih uređaja, smanjujući napor ožičenja.
Ovaj tekst je strojno preveden.
