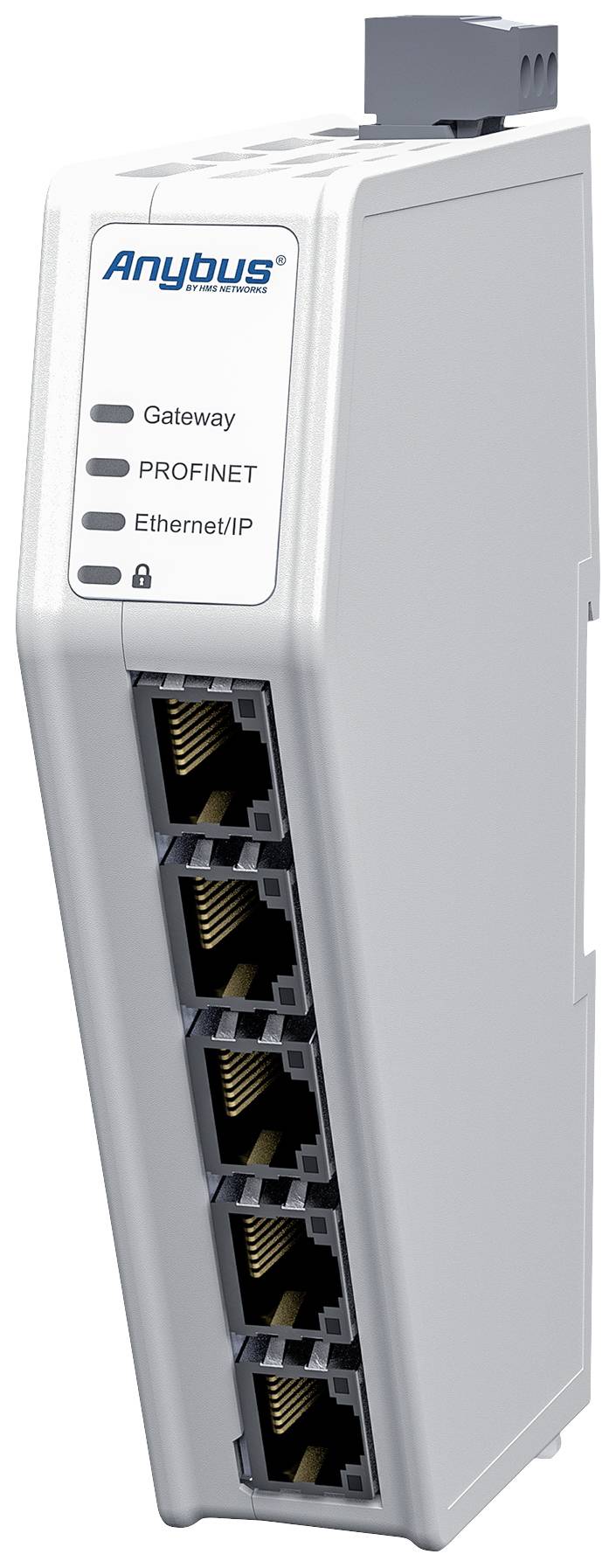

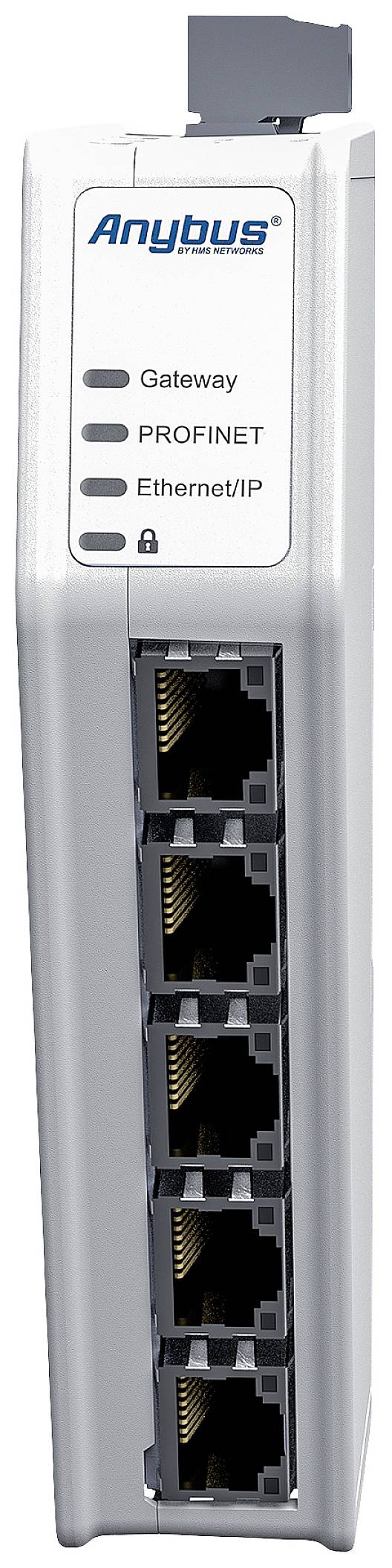

Anybus ABC4013 ABC4013 sučeljni pretvarač Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
16 kom. - zaliha Njemačka
Broj
Ukupno (885,00 € / komad)
885,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Anybus ABC4013 ABC4013 sučeljni pretvarač Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 St.
- Trenutni prijenos podataka
- Hardverski ubrzana endian konverzija (zamjena bajtova)
Tehnički podaci
- Dimenzije (D x Š x V) sa serijskim priključkom i utikačem: 98 x 27 x 144 mm
- Neto težina: 150g
- Gumbi i prekidači: gumb za resetiranje i sigurnosni prekidač
- LED: Prikaz statusa za pristupnik kao i za mrežu 1 i mrežu 2
- IP klasa zaštite: IP20
- Materijal kućišta: PC ABS, UL 94 VO
- Montaža: DIN tračnica (35 * 7,5/15)
- OKOLIŠ
- Radna temperatura: -25 do 70°C
- Temperatura skladištenja: 40 do 85°C
- Relativna vlažnost: 0-95% bez kondenzacije
- Visina ugradnje: do 2.000 m
- Potrošnja struje: Tipične vrijednosti: 160 mA pri 24 V, maksimalno 400 mA pri 12 V
- Priključak za napajanje: 3-polni vijčani terminal
- Zaštita: obrnuti polaritet i zaštita od kratkog spoja
- ETHERNET VEZE
- Priključci: 2+2 x Ethernet
- Izolacija: Galvanska izolacija
- Bit rate: 10/100 Mbit/s full duplex
- Konektor: RJ45
- Prekidač: Preklopnik s dva priključka
- ETHERNET/IP
- Način rada: adapter (slave)
- Poruke: implicitne i eksplicitne
- Maks. broj veza skenera: 1 ulaz/izlaz (veza "Exclusive owner") 3 veze "Samo slušanje" ili "Samo ulaz"
- Veličina ulaznih podataka: 1448 bajtova (s "velikim otvorenim naprijed")
- Veličina izlaznih podataka: 1448 bajtova (s "velikim otvorenim naprijed")
- Redundancija mreže: Prsten na razini uređaja (DLR), temeljen na beaconu
- Brzo povezivanje: klasa B
- Minimalno vrijeme ciklusa: 1 ms za veze klase 1, 100 ms za veze klase 3
- EDS datoteka: dostupna
- PROFINET
- Način rada: PROFINET IO uređaj (slave)
- Razred: A, B
- Komunikacijski kanali: Kanal u stvarnom vremenu (RT)
- Veličina ulaznih podataka: 1.024 bajta
- Veličina izlaznih podataka: 1.024 bajta
- Minimalno vrijeme ciklusa: 1 ms
- Maks. broj veza: 1 odnos aplikacije IO kontrolera + 2 odnosa aplikacije pristupa uređaju
- Klasa opterećenja mreže: Klasa III
- I&M zapisi: podaci o proizvođaču (I&M0), informacije o oznaci (I&M1), datum/vrijeme (I&M2), opis (I&M3)
- SNMP: Dostupan
- GSDML datoteka: dostupna
- CERTIFIKATI I STANDARDI
- UL: CULUS datoteka broj E214107
- CE: 2014/30/EU
- KC: RR-ABJ komunikator
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Okruženje: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Vibracije i udarci: IEC 60068-2-27, IEC 60068-2-6
- Zbrinjavanje: WEE
- KONFIGURACIJA
- Konfiguracijski softver: konfiguracija temeljena na webu
- Konfiguracijski priključci: Namjenski 10/100 Mbps RJ45 Ethernet konfiguracijski priključak i dodatni Ethernet priključci
- SIGURNOST
- Sigurno pokretanje: Osigurava autentičnost softvera
- Sigurnosni prekidač: Fizički prekidač koji omogućuje/onemogućuje pristup konfiguracijskom sučelju temeljenom na webu
- Vrsta proizvoda
sučeljni pretvarač
- Sučelja (Advantech)
Profinet
Ethernet/IP
industrijski Ethernet
Gateway
- Tip
ABC4013
- Radni napon
24 V/DC
- Maks. radna temperatura
70 °C
- Min. radna temperatura
-25 °C
- Pogonski napon (detalji)
12-30Vdc
- Pogonska tempratura
-25 do 70 °C
- dim.
(Š x V) 27 mm x 144 mm
- Maks. potrošnja struje
400 mA
- Visina
144 mm
- Širina
27 mm
- Proizvođač-br. dijela
ABC4013
- Potrošnja struje
160 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2637479 Anybus ABC4013 ABC4013 sučeljni pretvarač Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2637479 Anybus ABC4013 ABC4013 sučeljni pretvarač Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 St.
Informacije
Informacije 2637479 Anybus ABC4013 ABC4013 sučeljni pretvarač Profinet, Ethernet/IP, industrijski Ethernet, Gateway 24 V/DC 1 St.
Opis

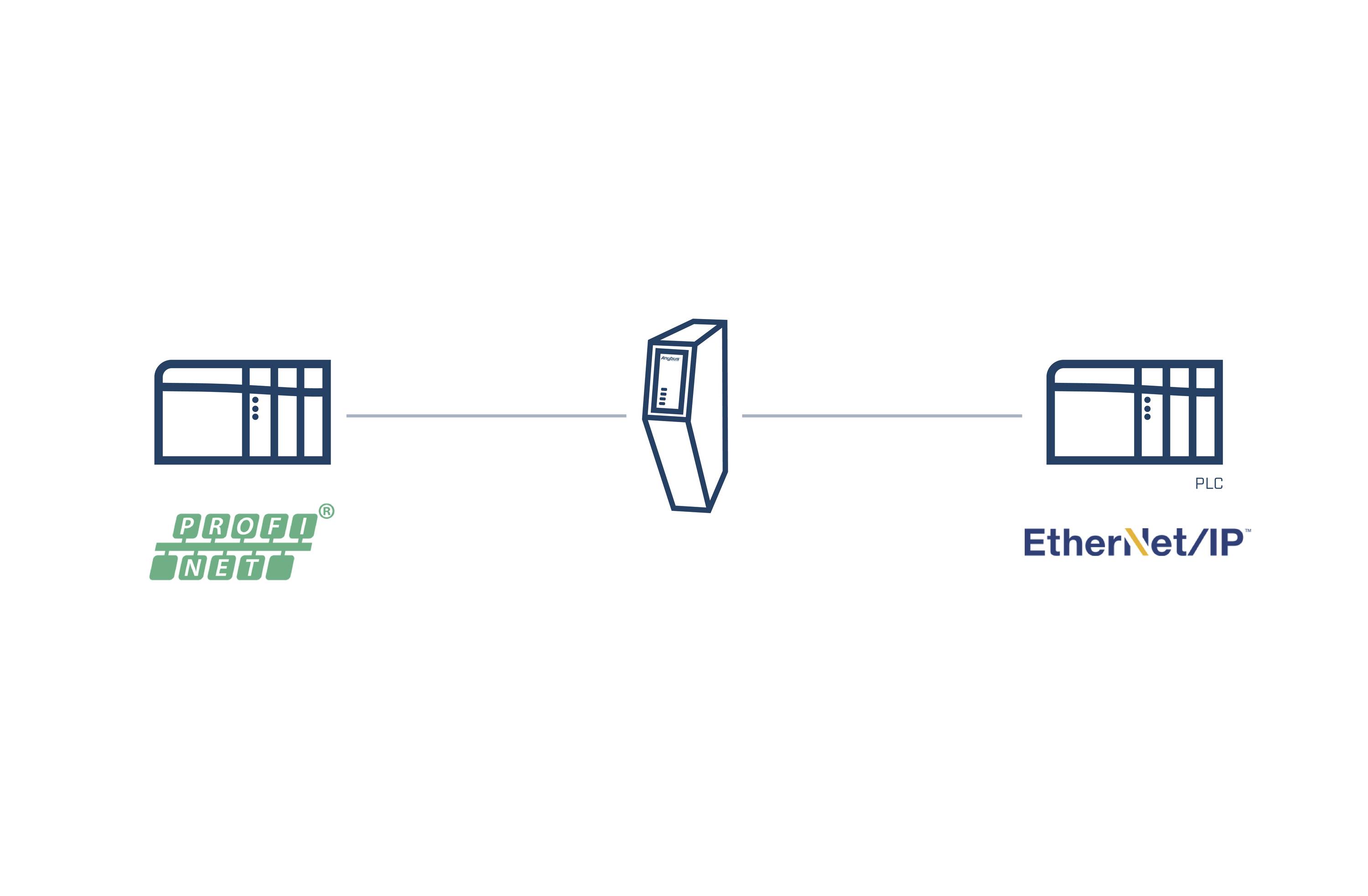

Anybus Communicator PROFINET IO-Devi - EtherNet/IP adapter je industrijski pretvarač protokola koji omogućuje besprijekornu razmjenu podataka između PROFINET i EtherNet/IP mreža.
Anybus komunikator osigurava pouzdan, siguran i brz prijenos podataka između različitih industrijskih Ethernet i fieldbus mreža. Ove samostalne pristupnike je jednostavno pustiti u rad i omogućuju transparentnu razmjenu podataka između PLC-ova, tako da možete integrirati starije terenske uređaje u moderne industrijske mreže uz minimalne promjene softvera.
Anybus komunikator temelji se na provjerenom mrežnom procesoru Anybus NP40, koji se odlikuje mrežnom kompatibilnošću, visokim performansama i pouzdanošću. Razmjena podataka između PLC-ova različitih mreža omogućuje vrlo brz prijenos podataka do 1500 bajtova u svakom smjeru, što zadovoljava većinu zahtjeva trenutnih i budućih upravljačkih aplikacija.
Puštanje u rad je brzo i jednostavno zahvaljujući intuitivnoj konfiguraciji, lako razumljivoj dokumentaciji te inteligentnom dizajnu hardvera i kućišta.
Izvanredne performanse
Trenutni prijenos podataka - Vrijeme potrebno za prijenos podataka između dva PLC-a sastoji se od vremena ciklusa prve mreže plus vremena ciklusa druge mreže. Interni prijenos podataka u Komunikatoru je zanemariv, jer odgovara prirodnim fluktuacijama u vremenima mrežnog ciklusa (podrhtavanje).
Hardverski ubrzana endian konverzija (zamjena bajtova)
Komunikatori mogu mijenjati prikaz podataka (endianness) putem hardverski ubrzane endian pretvorbe kako bi se osiguralo da se podaci ispravno prikazuju u svakom PLC-u. Možete čak i pretvoriti različite dijelove raspona podataka na različite načine kako biste obradili različite vrste podataka. To nema utjecaja na performanse, oslobađa PLC zadatka pretvorbe podataka i pojednostavljuje programiranje PLC-a.
Jednostavno pokretanje
Namjenski Ethernet konfiguracijski priključak - nisu potrebni posebni kabeli.
Intuitivno web-bazirano sučelje za konfiguraciju metodom "povuci i ispusti" - nije potrebna instalacija dodatnog softvera.
Prednji konektori olakšavaju spajanje kabela, a tanki oblik štedi prostor na DIN šini.
Rješavanje problema putem moćnih dijagnostičkih funkcija, uključujući praćenje podataka uživo, zaslon statusa i paket podrške.
Najnovije sigurnosne značajke
Funkcionalnost sigurnog pokretanja za otkrivanje neovlaštenih promjena firmvera i zaštitu od napada i infekcija zlonamjernog softvera. Sigurnosni prekidač koji zaključava vašu konfiguraciju i sprječava svaki neovlašteni pristup.
Za industrijska okruženja
Robusno, kompaktno kućište
Industrijske komponente su testirane i certificirane prema UL standardima.
Širok temperaturni raspon, od -25°C do 70°C
Montaža na DIN šinu za ugradnju u blizini spojenih uređaja, čime se smanjuje napor ožičenja.
Ovaj tekst je strojno preveden.
Anybus komunikator osigurava pouzdan, siguran i brz prijenos podataka između različitih industrijskih Ethernet i fieldbus mreža. Ove samostalne pristupnike je jednostavno pustiti u rad i omogućuju transparentnu razmjenu podataka između PLC-ova, tako da možete integrirati starije terenske uređaje u moderne industrijske mreže uz minimalne promjene softvera.
Anybus komunikator temelji se na provjerenom mrežnom procesoru Anybus NP40, koji se odlikuje mrežnom kompatibilnošću, visokim performansama i pouzdanošću. Razmjena podataka između PLC-ova različitih mreža omogućuje vrlo brz prijenos podataka do 1500 bajtova u svakom smjeru, što zadovoljava većinu zahtjeva trenutnih i budućih upravljačkih aplikacija.
Puštanje u rad je brzo i jednostavno zahvaljujući intuitivnoj konfiguraciji, lako razumljivoj dokumentaciji te inteligentnom dizajnu hardvera i kućišta.
Izvanredne performanse
Trenutni prijenos podataka - Vrijeme potrebno za prijenos podataka između dva PLC-a sastoji se od vremena ciklusa prve mreže plus vremena ciklusa druge mreže. Interni prijenos podataka u Komunikatoru je zanemariv, jer odgovara prirodnim fluktuacijama u vremenima mrežnog ciklusa (podrhtavanje).
Hardverski ubrzana endian konverzija (zamjena bajtova)
Komunikatori mogu mijenjati prikaz podataka (endianness) putem hardverski ubrzane endian pretvorbe kako bi se osiguralo da se podaci ispravno prikazuju u svakom PLC-u. Možete čak i pretvoriti različite dijelove raspona podataka na različite načine kako biste obradili različite vrste podataka. To nema utjecaja na performanse, oslobađa PLC zadatka pretvorbe podataka i pojednostavljuje programiranje PLC-a.
Jednostavno pokretanje
Namjenski Ethernet konfiguracijski priključak - nisu potrebni posebni kabeli.
Intuitivno web-bazirano sučelje za konfiguraciju metodom "povuci i ispusti" - nije potrebna instalacija dodatnog softvera.
Prednji konektori olakšavaju spajanje kabela, a tanki oblik štedi prostor na DIN šini.
Rješavanje problema putem moćnih dijagnostičkih funkcija, uključujući praćenje podataka uživo, zaslon statusa i paket podrške.
Najnovije sigurnosne značajke
Funkcionalnost sigurnog pokretanja za otkrivanje neovlaštenih promjena firmvera i zaštitu od napada i infekcija zlonamjernog softvera. Sigurnosni prekidač koji zaključava vašu konfiguraciju i sprječava svaki neovlašteni pristup.
Za industrijska okruženja
Robusno, kompaktno kućište
Industrijske komponente su testirane i certificirane prema UL standardima.
Širok temperaturni raspon, od -25°C do 70°C
Montaža na DIN šinu za ugradnju u blizini spojenih uređaja, čime se smanjuje napor ožičenja.
Ovaj tekst je strojno preveden.
Zahtjevi za sustav
