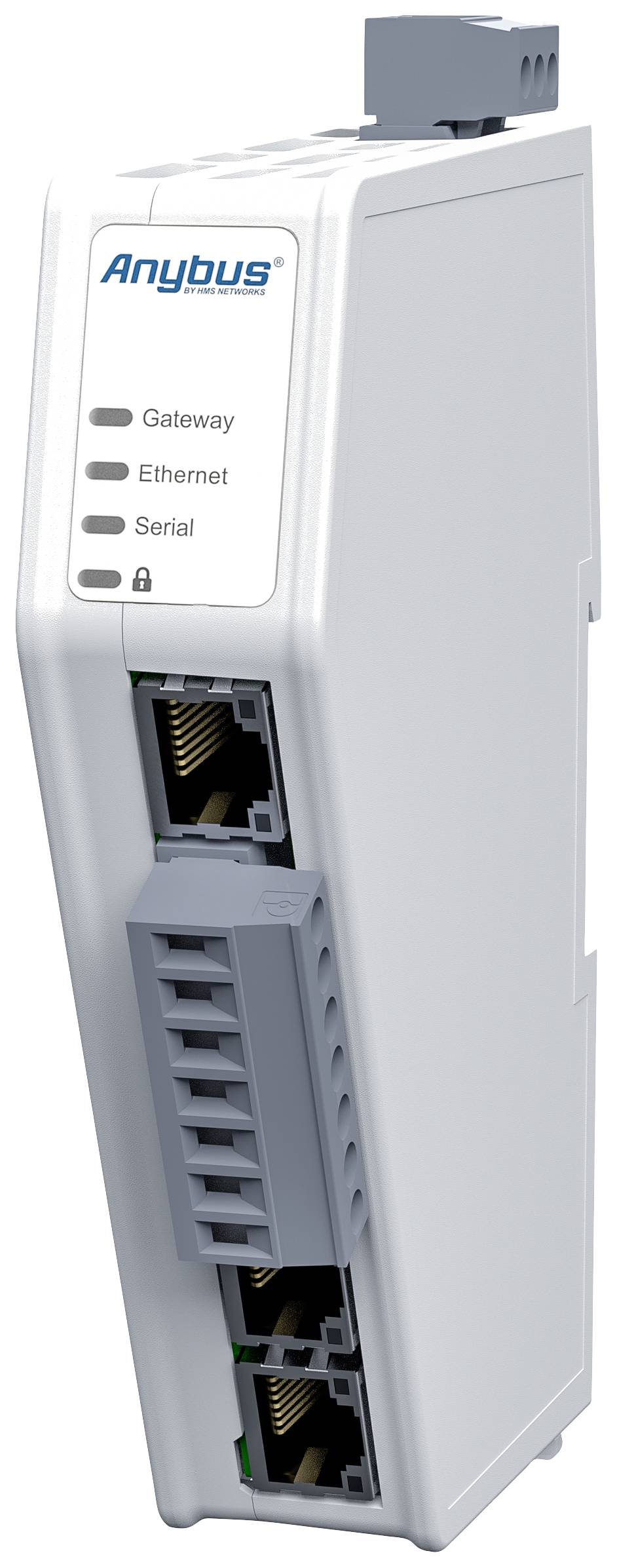

Anybus ABC3090 ABC3090 serijski pretvarač RS-485, RS232, Modbus-RTU, industrijski Ethernet, Modbus-TCP 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
23 kom. - zaliha Njemačka
Broj
Ukupno (805,00 € / komad)
805,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Anybus ABC3090 ABC3090 serijski pretvarač RS-485, RS232, Modbus-RTU, industrijski Ethernet, Modbus-TCP 1 St.
- Modbus RTU Master - industrijski Ethernet
- Uz Anybus Communicator možete integrirati serijske uređaje (RS-232/485) u EtherNet / IP, Modbus-TCP ili PROFINET mrežu. Za to nisu potrebne nikakve promjene serijskog uređaja.
Tehnički podaci
- TEHNIČKE SPECIFIKACIJE
- Dimenzije (D x Š x V) sa serijskim priključkom i utikačem: 98 x 27 x 144 mm
- Masa: 150 g
- Gumbi i prekidači: tipka za resetiranje i sigurnosni prekidač
- LED diode: Prikaz statusa za pristupnik, kao i za industrijsku mrežu više razine i serijsku podmrežu
- IP klasa zaštite: IP20
- Materijal kućišta: PC ABS, UL 94 VO
- Montaža: gornja šina (35 * 7,5 / 15)
- OKOLIŠ
- Radna temperatura: 25 do 70°C
- Temperatura skladištenja: 40 do 85°C
- Relativna vlažnost: 0-95% bez kondenzacije
- Visina ugradnje: do 2.000 m
- NAPAJANJE
- Ulazni napon: 12 - 30 VDC
- Potrošnja energije: Tipične vrijednosti: 160 mA pri 24 V, maksimalno 400 mA pri 12 V
- Mrežni priključak: 3-pinski Phoenix utikač
- Zaštita: Zaštita od obrnutog polariteta i kratkog spoja
- SERIJSKI RS232 / 485 PRIKLJUČAK
- Priključci: 1 x RS232 / RS485
- Brzina prijenosa_ 1200 bit/s do 128 kbit/s
- Maksimalni broj stanica: 31
- Izolacija: Galvanska izolacija
- Konektor: 7-pinski Phoenix konektor
- Maksimalni broj čvorova: 31
- MODBUS RTU
- Način rada: Master
- Podržane funkcije: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maksimalni broj naredbi: 150
- Veličina ulaznih podataka: 1 024 bajta
- Veličina izlaznih podataka: 1 024 bajta
- ETHERNET VEZE
- Priključci: 2 x Ethernet
- Izolacija: Galvanska izolacija
- Brzina prijenosa: 10/100 Mbit/s puni dupleks
- Konektor: RJ45
- Prekidač: Dvostruki prolazni prekidač
- MODBUS TCP
- Način rada: poslužitelj
- Maksimalni broj priključaka: 4
- Veličina ulaznih podataka: 1500 bajtova
- Veličina izlaznih podataka: 1500 bajtova
- ETHERNET / IP
- Način rada: adapter (slave)
- Poruke: implicitne i eksplicitne
- Maks. broj priključaka skenera: 1 ulaz/izlaz (veza "ekskluzivnog vlasnika"),
- 3 Priključci "Samo slušanje" ili "Samo ulaz".
- Veličina ulaznih podataka: 1 448 bajtova (s "Velikim otvorenim naprijed")
- Veličina izlaznih podataka: 1 448 bajtova (s "Velikim otvorenim naprijed")
- Mrežna redundantnost: Prsten na razini uređaja (DLR), na bazi beacona
- Brzo povezivanje: klasa B
- Certifikat: Sukladan s ODVA
- PROFINET
- Način rada: PROFINET IO uređaj (slave)
- Klasa: A, B
- Komunikacijski kanali: kanal u stvarnom vremenu (RT)
- Veličina ulaznih podataka: 1 024 bajta
- Veličina izlaznih podataka: 1 024 bajta
- Min. vrijeme ciklusa: 1 ms
- Maksimalni broj veza: 1 odnos aplikacije IO kontrolera + 2 odnosa aplikacije za pristup uređaju
- Klasa opterećenja mreže: Klasa III
- I&M zapisi: podaci o proizvođaču (I & M0), informacije o oznakama (I & M1), datum/vrijeme (I & M2), opis (I & M3)
- SNMP: dostupan
- Vrsta proizvoda
serijski pretvarač
- Sučelja (Advantech)
RS-485
RS232
Modbus-RTU
industrijski Ethernet
Modbus-TCP
- Tip
ABC3090
- Maks. radna temperatura
70 °C
- Min. radna temperatura
-20 °C
- Pogonski napon (detalji)
12-30 VDC
- Pogonska tempratura
-20 do 70 °C
- dim.
(Š x V) 27 mm x 144 mm
- Maks. potrošnja struje
400 mA
- Visina
144 mm
- Širina
27 mm
- Proizvođač-br. dijela
ABC3090
- Sučelja
EtherNet / IP, Modbus-TCP ili PROFINET-IO
- Potrošnja struje
160 mA
- UKCA
da
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2476385 Anybus ABC3090 ABC3090 serijski pretvarač RS-485, RS232, Modbus-RTU, industrijski Ethernet, Modbus-TCP 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2476385 Anybus ABC3090 ABC3090 serijski pretvarač RS-485, RS232, Modbus-RTU, industrijski Ethernet, Modbus-TCP 1 St.
Informacije
Informacije 2476385 Anybus ABC3090 ABC3090 serijski pretvarač RS-485, RS232, Modbus-RTU, industrijski Ethernet, Modbus-TCP 1 St.
Informacije 2476385 Anybus ABC3090 ABC3090 serijski pretvarač RS-485, RS232, Modbus-RTU, industrijski Ethernet, Modbus-TCP 1 St.
Izjava o sukladnosti
Izjava o sukladnosti 2476385 Anybus ABC3090 ABC3090 serijski pretvarač RS-485, RS232, Modbus-RTU, industrijski Ethernet, Modbus-TCP 1 St.
Opis
Modbus RTU Master - industrijski Ethernet
Uz Anybus Communicator možete integrirati serijske uređaje (RS-232/485) u EtherNet / IP, Modbus-TCP ili PROFINET mrežu. Za to nisu potrebne nikakve promjene serijskog uređaja.
Pretvarač protokola može prenositi velike količine podataka, jednostavan je za konfiguraciju zahvaljujući web sučelju povuci i ispusti i temelji se na provjerenoj Anybus tehnologiji.
RAZGOVARA SKORO SVAKI SERIJSKI PROTOKOL
Komunikator može pretvoriti gotovo bilo koji serijski protokol, npr. master/slave protokole kao što je Modbus RTU, ali i zahtjeve/odgovore specifične za proizvođača ili protokole za proizvodnju/potrošnja.
TIPIČNE SERIJSKE PRIMJENE
Tipične serijske primjene su, na primjer, frekventni pretvarači, senzori, aktuatori, upravljački terminali, čitači barkodova, RFID čitači ili industrijske vage.
ZNAČAJKE I PREDNOSTI
Prijenos do 1500 bajtova u oba smjera
Odabirna industrijska Ethernet mreža (EtherNet / IP, Modbus TCP ili PROFINET)
Web-based drag and drop konfiguracijsko sučelje
Industrijski temperaturni raspon od -25 do +70 °C
Provjerena Anybus tehnologija: NP40 mrežni procesor
Sigurnosni čip, sigurnosni prekidač i sigurno pokretanje (Secure Boot)
Prijenos do 1500 bajtova podataka
Trend je prijenos sve više podataka. Stoga je Anybus Communicator dizajniran za prijenos velikih količina podataka. Može poslati 1500 bajtova podataka PLC-u više razine i primiti 1500 bajtova podataka od PLC-a. Ovisno o industrijskoj mreži više razine, može se prenijeti ukupno do 3000 bajtova. Zahvaljujući podršci za do 150 Modbus naredbi, čak i složene konfiguracije s nekoliko čvorova mogu se obraditi bez ikakvih problema.
Povucite i ispustite web sučelje
Konfiguracija pretvarača protokola se obavlja brzo pomoću grafičkog web-baziranog korisničkog sučelja. Nije potrebno instalirati softver. Samo otvorite svoj omiljeni web preglednik i počnite.
Industrijski temperaturni raspon
Industrijski radni temperaturni raspon od -25 do +70 °C osigurava da je komunikator uvjerljiv čak iu zahtjevnim uvjetima.
Provjerena tehnologija NP40
Komunikator se temelji na provjerenom mrežnom procesoru Anybus NP40. NP40 se koristi u bezbrojnim ugrađenim aplikacijama diljem svijeta i predstavlja standard u industriji za pouzdanu industrijsku komunikaciju.
Sigurnosni prekidač
Čak i uz sofisticirane sigurnosne mjere, ljudska pogreška je i dalje primarni uzrok kršenja sigurnosti. Stoga komunikator ima sigurnosni prekidač koji zaključava konfiguraciju i sprječava pristup konfiguracijskom sučelju temeljenom na webu. Kada je vaša konfiguracija gotova, jednostavno pomaknite sigurnosni prekidač u položaj zaključavanja. Tada svijetli LED za lokot na komunikatoru.
Sigurnosni čip i sigurno pokretanje
Kako bi se suočio s trenutnim i budućim sigurnosnim izazovima, Communicator je opremljen najnovijim sigurnosnim čipom Anybus. "Secure Boot" - sigurno pokretanje - osigurava da se firmware ne manipulira.
Ethernet konfiguracijski priključak
Zahvaljujući Ethernet konfiguracijskoj vezi, nije potreban poseban konfiguracijski kabel. Preko njega se također lako može uspostaviti veza s pretvaračem protokola, na pr. B. za praćenje mrežnog prometa.
Optimizirano za montažu na gornju šinu
Uski oblik, mrežni priključci okrenuti prema naprijed i vijčani spoj serijskog kabelskog priključka osiguravaju da se komunikator može brzo i jednostavno instalirati i spojiti.
dijagnoza
Kada otvorite Communicator web sučelje, odmah ćete vidjeti status PROFINET veze i serijske veze. Također možete vidjeti status pojedinih serijskih čvorova. Serijska stranica i događaji bilježe se u svrhu analize.
Ovaj tekst je strojno preveden.
Uz Anybus Communicator možete integrirati serijske uređaje (RS-232/485) u EtherNet / IP, Modbus-TCP ili PROFINET mrežu. Za to nisu potrebne nikakve promjene serijskog uređaja.
Pretvarač protokola može prenositi velike količine podataka, jednostavan je za konfiguraciju zahvaljujući web sučelju povuci i ispusti i temelji se na provjerenoj Anybus tehnologiji.
RAZGOVARA SKORO SVAKI SERIJSKI PROTOKOL
Komunikator može pretvoriti gotovo bilo koji serijski protokol, npr. master/slave protokole kao što je Modbus RTU, ali i zahtjeve/odgovore specifične za proizvođača ili protokole za proizvodnju/potrošnja.
TIPIČNE SERIJSKE PRIMJENE
Tipične serijske primjene su, na primjer, frekventni pretvarači, senzori, aktuatori, upravljački terminali, čitači barkodova, RFID čitači ili industrijske vage.
ZNAČAJKE I PREDNOSTI
Prijenos do 1500 bajtova u oba smjera
Odabirna industrijska Ethernet mreža (EtherNet / IP, Modbus TCP ili PROFINET)
Web-based drag and drop konfiguracijsko sučelje
Industrijski temperaturni raspon od -25 do +70 °C
Provjerena Anybus tehnologija: NP40 mrežni procesor
Sigurnosni čip, sigurnosni prekidač i sigurno pokretanje (Secure Boot)
Prijenos do 1500 bajtova podataka
Trend je prijenos sve više podataka. Stoga je Anybus Communicator dizajniran za prijenos velikih količina podataka. Može poslati 1500 bajtova podataka PLC-u više razine i primiti 1500 bajtova podataka od PLC-a. Ovisno o industrijskoj mreži više razine, može se prenijeti ukupno do 3000 bajtova. Zahvaljujući podršci za do 150 Modbus naredbi, čak i složene konfiguracije s nekoliko čvorova mogu se obraditi bez ikakvih problema.
Povucite i ispustite web sučelje
Konfiguracija pretvarača protokola se obavlja brzo pomoću grafičkog web-baziranog korisničkog sučelja. Nije potrebno instalirati softver. Samo otvorite svoj omiljeni web preglednik i počnite.
Industrijski temperaturni raspon
Industrijski radni temperaturni raspon od -25 do +70 °C osigurava da je komunikator uvjerljiv čak iu zahtjevnim uvjetima.
Provjerena tehnologija NP40
Komunikator se temelji na provjerenom mrežnom procesoru Anybus NP40. NP40 se koristi u bezbrojnim ugrađenim aplikacijama diljem svijeta i predstavlja standard u industriji za pouzdanu industrijsku komunikaciju.
Sigurnosni prekidač
Čak i uz sofisticirane sigurnosne mjere, ljudska pogreška je i dalje primarni uzrok kršenja sigurnosti. Stoga komunikator ima sigurnosni prekidač koji zaključava konfiguraciju i sprječava pristup konfiguracijskom sučelju temeljenom na webu. Kada je vaša konfiguracija gotova, jednostavno pomaknite sigurnosni prekidač u položaj zaključavanja. Tada svijetli LED za lokot na komunikatoru.
Sigurnosni čip i sigurno pokretanje
Kako bi se suočio s trenutnim i budućim sigurnosnim izazovima, Communicator je opremljen najnovijim sigurnosnim čipom Anybus. "Secure Boot" - sigurno pokretanje - osigurava da se firmware ne manipulira.
Ethernet konfiguracijski priključak
Zahvaljujući Ethernet konfiguracijskoj vezi, nije potreban poseban konfiguracijski kabel. Preko njega se također lako može uspostaviti veza s pretvaračem protokola, na pr. B. za praćenje mrežnog prometa.
Optimizirano za montažu na gornju šinu
Uski oblik, mrežni priključci okrenuti prema naprijed i vijčani spoj serijskog kabelskog priključka osiguravaju da se komunikator može brzo i jednostavno instalirati i spojiti.
dijagnoza
Kada otvorite Communicator web sučelje, odmah ćete vidjeti status PROFINET veze i serijske veze. Također možete vidjeti status pojedinih serijskih čvorova. Serijska stranica i događaji bilježe se u svrhu analize.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- DODATNA OPREMA:
- - Vodič za brzi početak
- - 7-polni vijčani priključak
- - Konektor za napajanje: 3-pinski
- - Konfiguracijski softver dostupan putem preuzimanja
- - (napajanje nije uključeno)
