Anybus ABC3061 ABC3061 serijski pretvarač RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (789,00 € / komad)
789,00 €
sa PDV-om
Istaknuti proizvodi i detalji

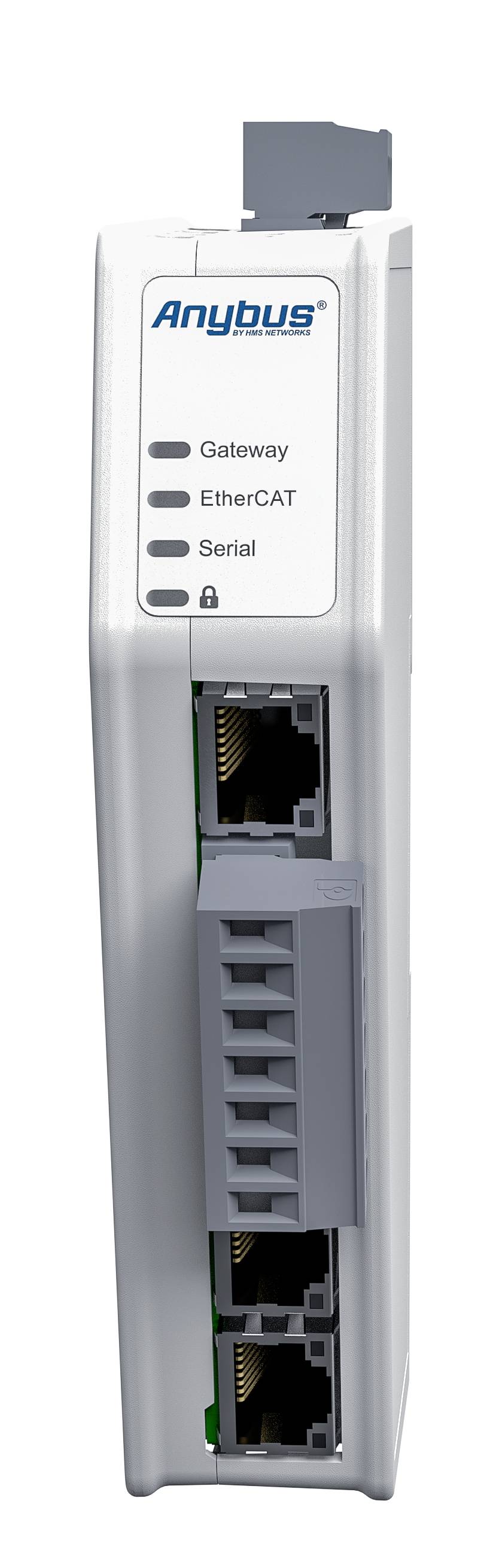

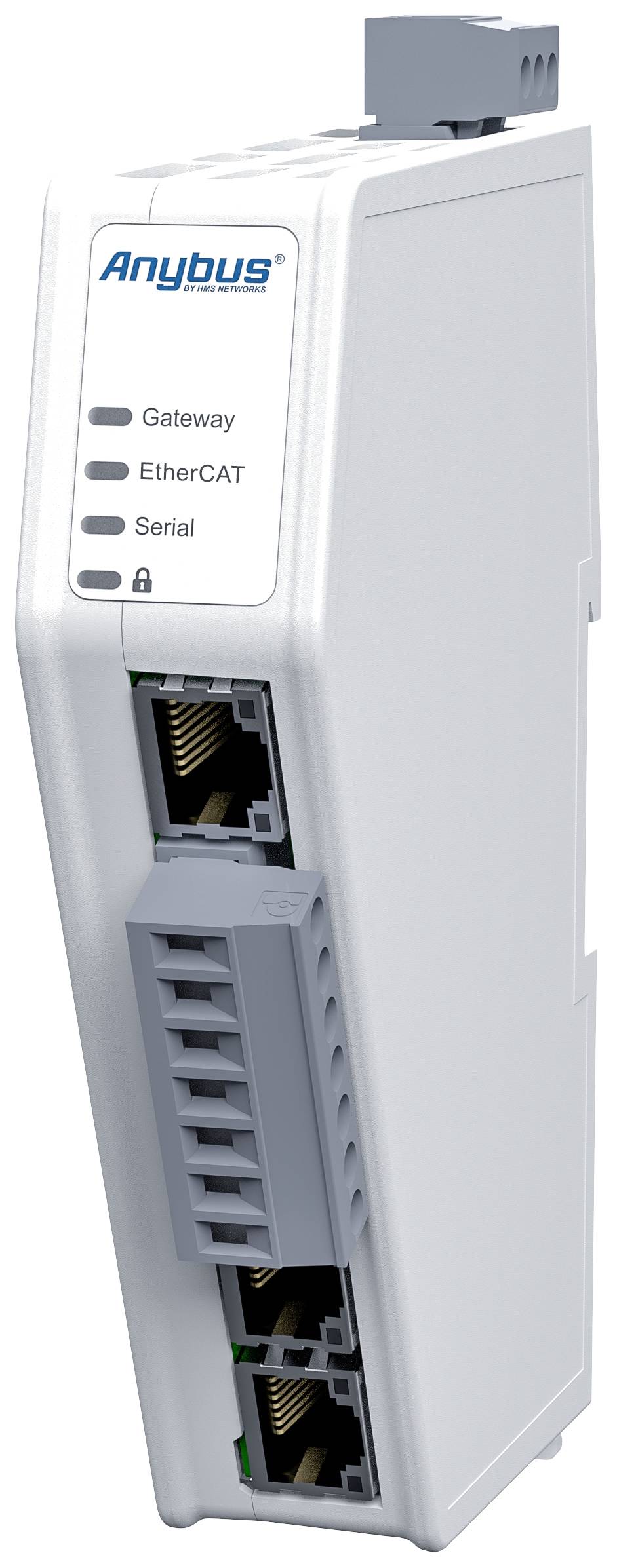

Anybus ABC3061 ABC3061 serijski pretvarač RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St.
- Prijenos do 1486 bajtova u oba smjera
- Pretvara standardne i vlasničke RS-232/485 protokole
- Web-bazirano povuci i ispusti konfiguracijsko sučelje
- Industrijski temperaturni raspon od -25 do +70 °C
- Provjerena Anybus tehnologija: mrežni procesor NP40
Tehnički podaci
- Dimenzije (D x Š x V) sa serijskim priključkom i utikačem: 98 x 27 x 144 mm
- Neto težina: 150g
- Gumbi i prekidači: Gumb za resetiranje i sigurnosni prekidač
- LED: Prikaz statusa za pristupnik kao i za mrežu 1 i mrežu 2
- IP klasa zaštite: IP20
- Materijal kućišta: PC ABS, UL 94 VO
- Montaža: DIN tračnica (35 * 7,5/15)
- OKOLIŠ
- Radna temperatura: -25 do 70°C
- Temperatura skladištenja: 40 do 85°C
- Relativna vlažnost: 0-95% bez kondenzacije
- Visina ugradnje: do 2.000 m
- Potrošnja struje: Tipične vrijednosti: 160 mA pri 24 V, maksimalno 400 mA pri 12 V
- Priključak za napajanje: 3-polni vijčani terminal
- Zaštita: obrnuti polaritet i zaštita od kratkog spoja
- RS232/485 SERIJSKI PORT
- Priključci: 1 x RS232/RS485
- Brzina prijenosa: 1200 bps do 128 kbps
- Maksimalan broj stanica: 31
- Izolacija: Galvanska izolacija
- Konektor: 7-pinski Phoenix konektor
- Maks. broj čvorova: 31
- MODBUS RTU
- Način rada: master
- Podržane funkcije: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maksimalan broj naredbi: 150
- Veličina ulaznih podataka: 1 024 bajta
- Veličina izlaznih podataka: 1 024 bajta
- ETHERNET VEZE
- Priključci: 2+2 x Ethernet
- Izolacija: Galvanska izolacija
- Bit rate: 10/100 Mbit/s full duplex
- Konektor: RJ45
- Prekidač: Preklopnik s dva priključka
- ETHERCAT
- Način rada: EtherCAT slave prema IEC 61158 tip 12 (ETG.1000)
- Načini adresiranja: logički, čvor i pozicija
- Način sinkronizacije: Slobodan rad
- Veličina ulaznih podataka: 1.486 bajtova
- Veličina izlaznih podataka: 1486 bajtova
- Mrežna redundantnost: Prsten na razini uređaja (DLR), temeljen na beaconu
- Minimalno vrijeme ciklusa: 100 μs
- Funkcije: Podržava CANopen preko EtherCAT (CoE)
- ESI datoteka: prisutna
- CERTIFIKATI I STANDARDI
- UL: CULUS datoteka broj E214107
- CE: 2014/30/EU
- KC: RR-ABJ komunikator
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Okruženje: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Vibracije i udarci: IEC 60068-2-27, IEC 60068-2-6
- Zbrinjavanje: WEE
- KONFIGURACIJA
- Konfiguracijski softver: konfiguracija temeljena na webu
- Konfiguracijski portovi: Namjenski 10/100 Mbps RJ45 Ethernet konfiguracijski port i dodatni Ethernet portovi
- SIGURNOST
- Sigurno pokretanje: Osigurava autentičnost softvera
- Sigurnosni prekidač: Fizički prekidač koji omogućuje/onemogućuje pristup konfiguracijskom sučelju temeljenom na webu
- Vrsta proizvoda
serijski pretvarač
- Sučelja (Advantech)
RS-485
RS-232
Modbus-RTU
EtherCat
- Tip
ABC3061
- Radni napon
24 V DC/AC
- Maks. radna temperatura
70 °C
- Min. radna temperatura
-25 °C
- Pogonska tempratura
-25 do 70 °C
- dim.
(Š x V) 27 mm x 144 mm
- Maks. potrošnja struje
400 mA
- Visina
144 mm
- Širina
27 mm
- Proizvođač-br. dijela
ABC3061
- Sučelja
EtherCAT slave prema IEC 61158 tip 12 (ETG.1000)
- Potrošnja struje
160 mA
- UKCA
da
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2637482 Anybus ABC3061 ABC3061 serijski pretvarač RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2637482 Anybus ABC3061 ABC3061 serijski pretvarač RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St.
Informacije
Informacije 2637482 Anybus ABC3061 ABC3061 serijski pretvarač RS-485, RS-232, Modbus-RTU, EtherCat 24 V DC/AC 1 St.
Opis
S Anybus komunikatorom možete integrirati serijske uređaje (RS-232/485) u EtherCAT mrežu. To ne zahtijeva nikakve promjene na serijskom uređaju.
Pretvarač protokola može prenositi velike količine podataka, lako ga je konfigurirati zahvaljujući drag & drop web sučelju i temelji se na dokazanoj Anybus tehnologiji.
Pretvara gotovo svaki serijski protokol
Communicator može pretvoriti gotovo sve serijske protokole, npr. master/slave protokole kao što je Modbus RTU, ali i protokole Query/Response ili Produce/Consume specifične za proizvođača.
Tipične serijske primjene
Tipične serijske primjene su, na primjer, pretvarači frekvencije, senzori, aktuatori, radni terminali, čitači barkodova, RFID čitači ili industrijske vage.
Prijenos do 1486 bajtova podataka
Trend je prijenos sve više podataka. Stoga je Anybus komunikator dizajniran za prijenos velikih količina podataka. Može poslati 1486 bajtova podataka glavnom PLC-u i primiti 1486 bajtova podataka od PLC-a, tako da se ukupno može prenijeti 2972 bajta. Zahvaljujući podršci za do 150 Modbus naredbi, čak se i složene konfiguracije s višestrukim čvorovima mogu jednostavno obraditi.
Povucite i ispustite web sučelje
Konfiguracija pretvarača protokola obavlja se brzo pomoću grafičkog web-baziranog korisničkog sučelja. Nije potrebno instalirati softver. Samo otvorite svoj omiljeni web preglednik i počnite.
Industrijsko temperaturno područje
Industrijski radni temperaturni raspon od -25 do +70 °C osigurava da je komunikator uvjerljiv čak iu zahtjevnim uvjetima.
Provjerena tehnologija NP40
Komunikator se temelji na provjerenom mrežnom procesoru Anybus NP40. Korišten u nebrojenim ugrađenim aplikacijama diljem svijeta, NP40 je standard u industriji za pouzdane industrijske komunikacije.
Sigurnosni prekidač
Čak i uz sofisticirane sigurnosne mjere, ljudska pogreška još uvijek je vodeći uzrok kršenja sigurnosti. Stoga Communicator ima sigurnosni prekidač koji zaključava konfiguraciju i sprječava pristup konfiguracijskom sučelju temeljenom na webu. Kada je vaša konfiguracija dovršena, jednostavno pomaknite sigurnosni prekidač u zaključani položaj. LED lokot na komunikatoru će tada zasvijetliti.
Ethernet konfiguracijski priključak
Zahvaljujući Ethernet konfiguracijskom priključku, nije potreban poseban konfiguracijski kabel. Veza s pretvaračem protokola također se može jednostavno uspostaviti, npr. B. za praćenje mrežnog prometa.
Optimizirano za montažu na DIN tračnicu
Tanak oblik, prednji mrežni priključci i uvrtni serijski kabelski priključak osiguravaju brzu i jednostavnu instalaciju i povezivanje komunikatora.
dijagnoza
Kada otvorite Communicator web sučelje, odmah možete vidjeti status veze na gornju industrijsku mrežu i serijsku vezu. Također možete vidjeti status pojedinačnih serijskih čvorova. Serijska stranica i događaji bilježe se u svrhu analize.
podrška
Ponekad naiđete na problem za koji vam je potrebna pomoć. Zato smo u korisničko sučelje uključili stranicu za podršku s kontakt podacima. Tu je i gumb za stvaranje paketa podrške radi lakšeg rješavanja problema.
Ovaj tekst je strojno preveden.
Pretvarač protokola može prenositi velike količine podataka, lako ga je konfigurirati zahvaljujući drag & drop web sučelju i temelji se na dokazanoj Anybus tehnologiji.
Pretvara gotovo svaki serijski protokol
Communicator može pretvoriti gotovo sve serijske protokole, npr. master/slave protokole kao što je Modbus RTU, ali i protokole Query/Response ili Produce/Consume specifične za proizvođača.
Tipične serijske primjene
Tipične serijske primjene su, na primjer, pretvarači frekvencije, senzori, aktuatori, radni terminali, čitači barkodova, RFID čitači ili industrijske vage.
Prijenos do 1486 bajtova podataka
Trend je prijenos sve više podataka. Stoga je Anybus komunikator dizajniran za prijenos velikih količina podataka. Može poslati 1486 bajtova podataka glavnom PLC-u i primiti 1486 bajtova podataka od PLC-a, tako da se ukupno može prenijeti 2972 bajta. Zahvaljujući podršci za do 150 Modbus naredbi, čak se i složene konfiguracije s višestrukim čvorovima mogu jednostavno obraditi.
Povucite i ispustite web sučelje
Konfiguracija pretvarača protokola obavlja se brzo pomoću grafičkog web-baziranog korisničkog sučelja. Nije potrebno instalirati softver. Samo otvorite svoj omiljeni web preglednik i počnite.
Industrijsko temperaturno područje
Industrijski radni temperaturni raspon od -25 do +70 °C osigurava da je komunikator uvjerljiv čak iu zahtjevnim uvjetima.
Provjerena tehnologija NP40
Komunikator se temelji na provjerenom mrežnom procesoru Anybus NP40. Korišten u nebrojenim ugrađenim aplikacijama diljem svijeta, NP40 je standard u industriji za pouzdane industrijske komunikacije.
Sigurnosni prekidač
Čak i uz sofisticirane sigurnosne mjere, ljudska pogreška još uvijek je vodeći uzrok kršenja sigurnosti. Stoga Communicator ima sigurnosni prekidač koji zaključava konfiguraciju i sprječava pristup konfiguracijskom sučelju temeljenom na webu. Kada je vaša konfiguracija dovršena, jednostavno pomaknite sigurnosni prekidač u zaključani položaj. LED lokot na komunikatoru će tada zasvijetliti.
Ethernet konfiguracijski priključak
Zahvaljujući Ethernet konfiguracijskom priključku, nije potreban poseban konfiguracijski kabel. Veza s pretvaračem protokola također se može jednostavno uspostaviti, npr. B. za praćenje mrežnog prometa.
Optimizirano za montažu na DIN tračnicu
Tanak oblik, prednji mrežni priključci i uvrtni serijski kabelski priključak osiguravaju brzu i jednostavnu instalaciju i povezivanje komunikatora.
dijagnoza
Kada otvorite Communicator web sučelje, odmah možete vidjeti status veze na gornju industrijsku mrežu i serijsku vezu. Također možete vidjeti status pojedinačnih serijskih čvorova. Serijska stranica i događaji bilježe se u svrhu analize.
podrška
Ponekad naiđete na problem za koji vam je potrebna pomoć. Zato smo u korisničko sučelje uključili stranicu za podršku s kontakt podacima. Tu je i gumb za stvaranje paketa podrške radi lakšeg rješavanja problema.
Ovaj tekst je strojno preveden.
