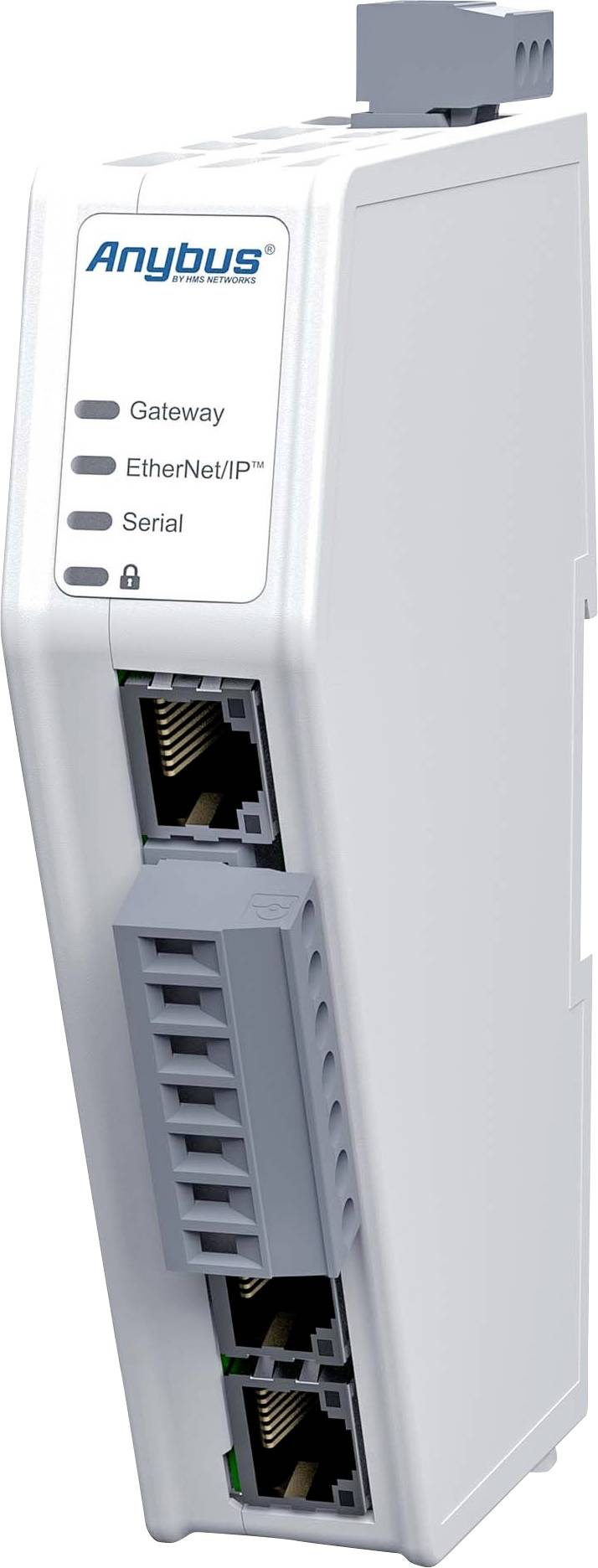

Anybus ABC3007 ABC3007 serijski pretvarač RS-232, RS-485, Modbus-RTU, Ethernet/IP 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
8 kom. - zaliha Njemačka
Broj
Ukupno (805,00 € / komad)
805,00 €
sa PDV-om
Dostupno još samo 8 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Anybus ABC3007 ABC3007 serijski pretvarač RS-232, RS-485, Modbus-RTU, Ethernet/IP 1 St.
- Modbus RTU master - EtherNet / IP adapter
- Anybus Communicator je pretvarač protokola koji može integrirati terenske uređaje temeljene na Modbus RTU u EtherNet/IP mrežu. Za to nisu potrebne nikakve promjene terenskog uređaja.
Tehnički podaci
- TEHNIČKE SPECIFIKACIJE
- Dimenzije (D x Š x V) sa serijskim priključkom i utikačem: 98 x 27 x 144 mm
- Masa: 150 g
- Gumbi i prekidači: tipka za resetiranje i sigurnosni prekidač
- LED diode: Prikaz statusa za pristupnik, kao i za industrijsku mrežu više razine i serijsku podmrežu
- IP klasa zaštite: IP20
- Materijal kućišta: PC ABS, UL 94 VO
- Montaža: gornja šina (35 * 7,5 / 15)
- OKOLIŠ
- Radna temperatura: 25 do 70°C
- Temperatura skladištenja: 40 do 85°C
- Relativna vlažnost: 0-95% bez kondenzacije
- Visina ugradnje: do 2.000 m
- NAPAJANJE
- Ulazni napon: 12 - 30 VDC
- Potrošnja energije: Tipične vrijednosti: 160 mA pri 24 V, maksimalno 400 mA pri 12 V
- Mrežni priključak: 3-pinski Phoenix utikač
- Zaštita: Zaštita od obrnutog polariteta i kratkog spoja
- SERIJSKI RS232 / 485 PRIKLJUČAK
- Priključci: 1 x RS232 / RS485
- Brzina prijenosa_ 1200 bit/s do 128 kbit/s
- Maksimalni broj stanica: 31
- Izolacija: Galvanska izolacija
- Konektor: 7-pinski Phoenix konektor
- Maksimalni broj čvorova: 31
- MODBUS RTU
- Način rada: Master
- Podržane funkcije: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maksimalni broj naredbi: 150
- Veličina ulaznih podataka: 1 024 bajta
- Veličina izlaznih podataka: 1 024 bajta
- ETHERNET VEZE
- Priključci: 2 x Ethernet
- Izolacija: Galvanska izolacija
- Brzina prijenosa: 10/100 Mbit/s puni dupleks
- Konektor: RJ45
- Prekidač: Dvostruki prolazni prekidač
- ETHERNET / IP
- Način rada: adapter (slave)
- Poruke: implicitne i eksplicitne
- Maks. broj priključaka skenera: 1 ulaz/izlaz (veza "ekskluzivni vlasnik"), 3 veze "samo slušanje" ili "samo ulaz"
- Veličina ulaznih podataka: 1 448 bajtova (s "Velikim otvorenim naprijed")
- Veličina izlaznih podataka: 1 448 bajtova (s "Velikim otvorenim naprijed")
- Mrežna redundantnost: Prsten na razini uređaja (DLR), na bazi beacona
- Brzo povezivanje: klasa B
- Certifikat: Sukladan s ODVA
- Vrsta proizvoda
serijski pretvarač
- Sučelja (Advantech)
RS-232
RS-485
Modbus-RTU
Ethernet/IP
- Tip
ABC3007
- Maks. radna temperatura
70 °C
- Min. radna temperatura
-25 °C
- Pogonski napon (detalji)
12-30 VDC
- Pogonska tempratura
-25 do 70 °C
- dim.
(Š x V) 27 mm x 144 mm
- Maks. potrošnja struje
400 mA
- Visina
144 mm
- Širina
27 mm
- Proizvođač-br. dijela
ABC3007
- Sučelja
Ethernet / IP
- Potrošnja struje
160 mA
- UKCA
da
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2476383 Anybus ABC3007 ABC3007 serijski pretvarač RS-232, RS-485, Modbus-RTU, Ethernet/IP 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2476383 Anybus ABC3007 ABC3007 serijski pretvarač RS-232, RS-485, Modbus-RTU, Ethernet/IP 1 St.
Opis
Pretvarač protokola može prenositi velike količine podataka, jednostavan je za konfiguraciju zahvaljujući web sučelju povuci i ispusti i temelji se na provjerenoj Anybus tehnologiji.
RAZGOVARA SKORO SVAKI SERIJSKI PROTOKOL
Komunikator može pretvoriti gotovo bilo koji serijski protokol, npr. master/slave protokole kao što je Modbus RTU, ali i zahtjeve/odgovore specifične za proizvođača ili protokole za proizvodnju/potrošnja.
TIPIČNE SERIJSKE PRIMJENE
Tipične serijske primjene su, na primjer, frekventni pretvarači, senzori, aktuatori, upravljački terminali, čitači barkodova, RFID čitači ili industrijske vage.
ZNAČAJKE I PREDNOSTI
Prijenos do 1448 bajtova podataka u oba smjera (potrebno je "veliko otvaranje naprijed")
Pretvara standardizirane i vlasničke RS-232/485 protokole
Web-based drag and drop konfiguracijsko sučelje
Industrijski temperaturni raspon od -25 do +70 °C
Provjerena Anybus tehnologija: NP40 mrežni procesor
Sigurnosni čip, sigurnosni prekidač i sigurno pokretanje (Secure Boot)
Prijenos do 1448 bajtova podataka
Trend je prijenos sve više podataka. Stoga je Anybus Communicator dizajniran za prijenos velikih količina podataka. Može poslati 1.448 bajtova podataka PLC-u više razine i primati 1.448 bajtova podataka od PLC-a, tako da se može prenijeti ukupno 2.896 bajtova (potrebno je “veliko otvoreno naprijed”). Zahvaljujući podršci za do 150 Modbus naredbi, čak i složene konfiguracije s nekoliko čvorova mogu se obraditi bez ikakvih problema.
Prsten na razini EtherNet/IPTM uređaja
Kako bi se osiguralo da komunikacija nije prekinuta čak ni u slučaju prekida kabela, komunikator podržava "Prsten na razini uređaja" s beacon modom za redundantnost medija, otkrivanje mrežnih pogrešaka i ispravljanje mrežnih pogrešaka.
Povucite i ispustite web sučelje
Konfiguracija pretvarača protokola se obavlja brzo pomoću grafičkog web-baziranog korisničkog sučelja. Nije potrebno instalirati softver. Samo otvorite svoj omiljeni web preglednik i počnite.
Industrijski temperaturni raspon
Industrijski radni temperaturni raspon od -25 do +70 °C osigurava da je komunikator uvjerljiv čak iu zahtjevnim uvjetima.
Provjerena tehnologija NP40
Komunikator se temelji na provjerenom mrežnom procesoru Anybus NP40. NP40 se koristi u bezbrojnim ugrađenim aplikacijama diljem svijeta i predstavlja standard u industriji za pouzdanu industrijsku komunikaciju.
Sigurnosni prekidač
Čak i uz sofisticirane sigurnosne mjere, ljudska pogreška je i dalje primarni uzrok kršenja sigurnosti. Stoga komunikator ima sigurnosni prekidač koji zaključava konfiguraciju i sprječava pristup konfiguracijskom sučelju temeljenom na webu. Kada je vaša konfiguracija gotova, jednostavno pomaknite sigurnosni prekidač u položaj zaključavanja. Tada svijetli LED za lokot na komunikatoru.
Sigurnosni čip i sigurno pokretanje
Kako bi se suočio s trenutnim i budućim sigurnosnim izazovima, Communicator je opremljen najnovijim sigurnosnim čipom Anybus. "Secure Boot" - sigurno pokretanje - osigurava da se firmware ne manipulira.
Ethernet konfiguracijski priključak
Zahvaljujući Ethernet konfiguracijskoj vezi, nije potreban poseban konfiguracijski kabel. Preko njega se također lako može uspostaviti veza s pretvaračem protokola, na pr. B. za praćenje mrežnog prometa.
Optimizirano za montažu na gornju šinu
Uski oblik, mrežni priključci okrenuti prema naprijed i vijčani spoj serijskog kabelskog priključka osiguravaju da se komunikator može brzo i jednostavno instalirati i spojiti.
dijagnoza
Kada otvorite Communicator web sučelje, odmah ćete vidjeti status PROFINET veze i serijske veze. Također možete vidjeti status pojedinih serijskih čvorova. Serijska stranica i događaji bilježe se u svrhu analize.
Podrška
Ponekad naiđete na problem s kojim trebate pomoć. Zato smo korisničkom sučelju dodali stranicu podrške s podacima za kontakt. Tu je i gumb za stvaranje paketa podrške radi lakšeg rješavanja problema.
Ovaj tekst je strojno preveden.
RAZGOVARA SKORO SVAKI SERIJSKI PROTOKOL
Komunikator može pretvoriti gotovo bilo koji serijski protokol, npr. master/slave protokole kao što je Modbus RTU, ali i zahtjeve/odgovore specifične za proizvođača ili protokole za proizvodnju/potrošnja.
TIPIČNE SERIJSKE PRIMJENE
Tipične serijske primjene su, na primjer, frekventni pretvarači, senzori, aktuatori, upravljački terminali, čitači barkodova, RFID čitači ili industrijske vage.
ZNAČAJKE I PREDNOSTI
Prijenos do 1448 bajtova podataka u oba smjera (potrebno je "veliko otvaranje naprijed")
Pretvara standardizirane i vlasničke RS-232/485 protokole
Web-based drag and drop konfiguracijsko sučelje
Industrijski temperaturni raspon od -25 do +70 °C
Provjerena Anybus tehnologija: NP40 mrežni procesor
Sigurnosni čip, sigurnosni prekidač i sigurno pokretanje (Secure Boot)
Prijenos do 1448 bajtova podataka
Trend je prijenos sve više podataka. Stoga je Anybus Communicator dizajniran za prijenos velikih količina podataka. Može poslati 1.448 bajtova podataka PLC-u više razine i primati 1.448 bajtova podataka od PLC-a, tako da se može prenijeti ukupno 2.896 bajtova (potrebno je “veliko otvoreno naprijed”). Zahvaljujući podršci za do 150 Modbus naredbi, čak i složene konfiguracije s nekoliko čvorova mogu se obraditi bez ikakvih problema.
Prsten na razini EtherNet/IPTM uređaja
Kako bi se osiguralo da komunikacija nije prekinuta čak ni u slučaju prekida kabela, komunikator podržava "Prsten na razini uređaja" s beacon modom za redundantnost medija, otkrivanje mrežnih pogrešaka i ispravljanje mrežnih pogrešaka.
Povucite i ispustite web sučelje
Konfiguracija pretvarača protokola se obavlja brzo pomoću grafičkog web-baziranog korisničkog sučelja. Nije potrebno instalirati softver. Samo otvorite svoj omiljeni web preglednik i počnite.
Industrijski temperaturni raspon
Industrijski radni temperaturni raspon od -25 do +70 °C osigurava da je komunikator uvjerljiv čak iu zahtjevnim uvjetima.
Provjerena tehnologija NP40
Komunikator se temelji na provjerenom mrežnom procesoru Anybus NP40. NP40 se koristi u bezbrojnim ugrađenim aplikacijama diljem svijeta i predstavlja standard u industriji za pouzdanu industrijsku komunikaciju.
Sigurnosni prekidač
Čak i uz sofisticirane sigurnosne mjere, ljudska pogreška je i dalje primarni uzrok kršenja sigurnosti. Stoga komunikator ima sigurnosni prekidač koji zaključava konfiguraciju i sprječava pristup konfiguracijskom sučelju temeljenom na webu. Kada je vaša konfiguracija gotova, jednostavno pomaknite sigurnosni prekidač u položaj zaključavanja. Tada svijetli LED za lokot na komunikatoru.
Sigurnosni čip i sigurno pokretanje
Kako bi se suočio s trenutnim i budućim sigurnosnim izazovima, Communicator je opremljen najnovijim sigurnosnim čipom Anybus. "Secure Boot" - sigurno pokretanje - osigurava da se firmware ne manipulira.
Ethernet konfiguracijski priključak
Zahvaljujući Ethernet konfiguracijskoj vezi, nije potreban poseban konfiguracijski kabel. Preko njega se također lako može uspostaviti veza s pretvaračem protokola, na pr. B. za praćenje mrežnog prometa.
Optimizirano za montažu na gornju šinu
Uski oblik, mrežni priključci okrenuti prema naprijed i vijčani spoj serijskog kabelskog priključka osiguravaju da se komunikator može brzo i jednostavno instalirati i spojiti.
dijagnoza
Kada otvorite Communicator web sučelje, odmah ćete vidjeti status PROFINET veze i serijske veze. Također možete vidjeti status pojedinih serijskih čvorova. Serijska stranica i događaji bilježe se u svrhu analize.
Podrška
Ponekad naiđete na problem s kojim trebate pomoć. Zato smo korisničkom sučelju dodali stranicu podrške s podacima za kontakt. Tu je i gumb za stvaranje paketa podrške radi lakšeg rješavanja problema.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- DODATNA OPREMA:
- - Vodič za brzi početak
- - 7-polni vijčani priključak
- - Konektor za napajanje: 3-pinski
- - Konfiguracijski softver dostupan putem preuzimanja
- - (napajanje nije uključeno)
