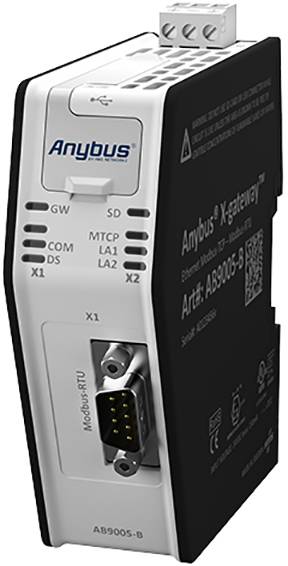

Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave mrežni poveznik Modbus Gateway 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (889,00 € / komad)
889,00 €
sa PDV-om
Tehnički podaci
- Dužina: 110 mm
- Težina: 160 g
- Radna temperatura: -25 do +70 ° C
- USB priključak: za nadogradnje firmvera
- Utor: SD memorijska kartica
- Uvoz i spremanje konfiguracija putem SD kartice za jednostavnu zamjenu uređaja bez inženjerskog alata
- Modbus-TCP veza: 2 x RJ45
- Fieldbus / Ethernet veza: (Pogledajte drugi opis sučelja gore)
- Galvanska izolacija: na svakoj strani BUS / Ethernet;
- Stupanj zaštite: IP20, NEMA ocjena 1
- Montaža: gornja šina (EN 50022 standard)
- Vrsta proizvoda
mrežni poveznik
- Sučelja (Advantech)
Modbus Gateway
- Tip
Modbus-TCP Master/Modbus-RTU Slave
- Radni napon
24 V/DC
- Min. radna temperatura
-25 °C
- Pogonska tempratura
-25 °C (min)
- dim.
(Š x V) 35 mm x 101 mm
- Maks. potrošnja struje
200 mA
- Visina
101 mm
- Širina
35 mm
- Proizvođač-br. dijela
AB9005
- Izvedba
Anybus Modbus-TCP Master / Modbus-RTU slave ulaz
- Potrošnja struje
150 mA
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2390271 Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave mrežni poveznik Modbus Gateway 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2390271 Anybus AB9005 Modbus-TCP Master/Modbus-RTU Slave mrežni poveznik Modbus Gateway 24 V/DC 1 St.
Opis
Anybus X-gateway - Modbus TCP klijent - Modbus RTU slave
Anybus X-gateway Modbus-TCP na Modbus RTU-u je inteligentni gateway za integraciju terenskih uređaja temeljenih na Modbus-TCP-u u Modbus RTU mrežu.
BRZI PRIJENOS I / O PODATAKA
X-gateway prvenstveno je namijenjen prijenosu cikličkih I / O podataka između dvije mreže i na taj način oslobađa PLC dodatnih zadataka. Gateway je slave u Modbus RTU mreži i potpuni master / klijent u Modbus-TCP mreži. Prijenos podataka je transparentan i do 256 bajtova I / O podataka može se prenijeti u svakom smjeru.
JEDNOSTAVNA KONFIGURACIJA - NIJE POTREBNO PROGRAMIRANJE
Pristupnik se konfigurira putem Etherneta i integriranog web mjesta za konfiguraciju. Postavke za Ethernet TCP / IP izrađene su na ovoj web stranici, konfiguriran je Modbus-TCP klijent / poslužitelj i definirana je veličina I / O podataka koju treba razmijeniti između Modbus-TCP i Modbus RTU.
Značajke i prednosti
Brza razmjena cikličkih I / O podataka između Modbus TCP-a i Modbus RTU mreže (5 ms)
Omogućuje integraciju poslužitelja / podređenih uređaja temeljenih na Modbus-TCP u Modbus RTU mrežu
Zbog pune Modbus-TCP klijentske / glavne funkcionalnosti, nije potreban PLC u Modbus-TCP mreži
Razmjena maksimalno 256 bajtnih I / O podataka u svakom smjeru
Pohrana konfiguracija na SD karticu za brzu konfiguraciju i jednostavnu zamjenu uređaja
Robusno samostalno kućište za upotrebu u surovim industrijskim okruženjima
Kvalificirana, osobna podrška
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Vodič za brzi početak USB konfiguracijski kabel
- Softver za konfiguraciju dostupan za preuzimanje
- Napajanje nije uključeno
